申请日2018.04.21
公开(公告)日2018.12.11
IPC分类号B01D29/03; B01D29/01; B02C21/00
摘要
本实用新型提供一种具有粉碎功能的污水处理装置，包括机箱，机箱内壁的两侧均固定安装有凹形板，凹形板的内壁卡接有活动块，且两个活动块之间固定连接有滤网，机箱的一侧焊接有箱体，箱体的内壁上固定安装有第一电动推杆，第一电动推杆的一端固定安装有连接板，机箱的另一侧焊接有壳体，壳体内腔的顶部固定安装有第二电动推杆，第二电动推杆的一端固定连接有密封板，壳体的一侧固定安装有电机，电机转轴的一端通过连轴器传动连接有主轴，主轴的一端固定连接有粉碎滚筒。该具有粉碎功能的污水处理装置，通过设置第一电动推杆和第二电动推杆，使其配合电机和粉碎滚筒，从而可以对分离出来的垃圾进行粉碎，节省了垃圾的处理步骤。
权利要求书

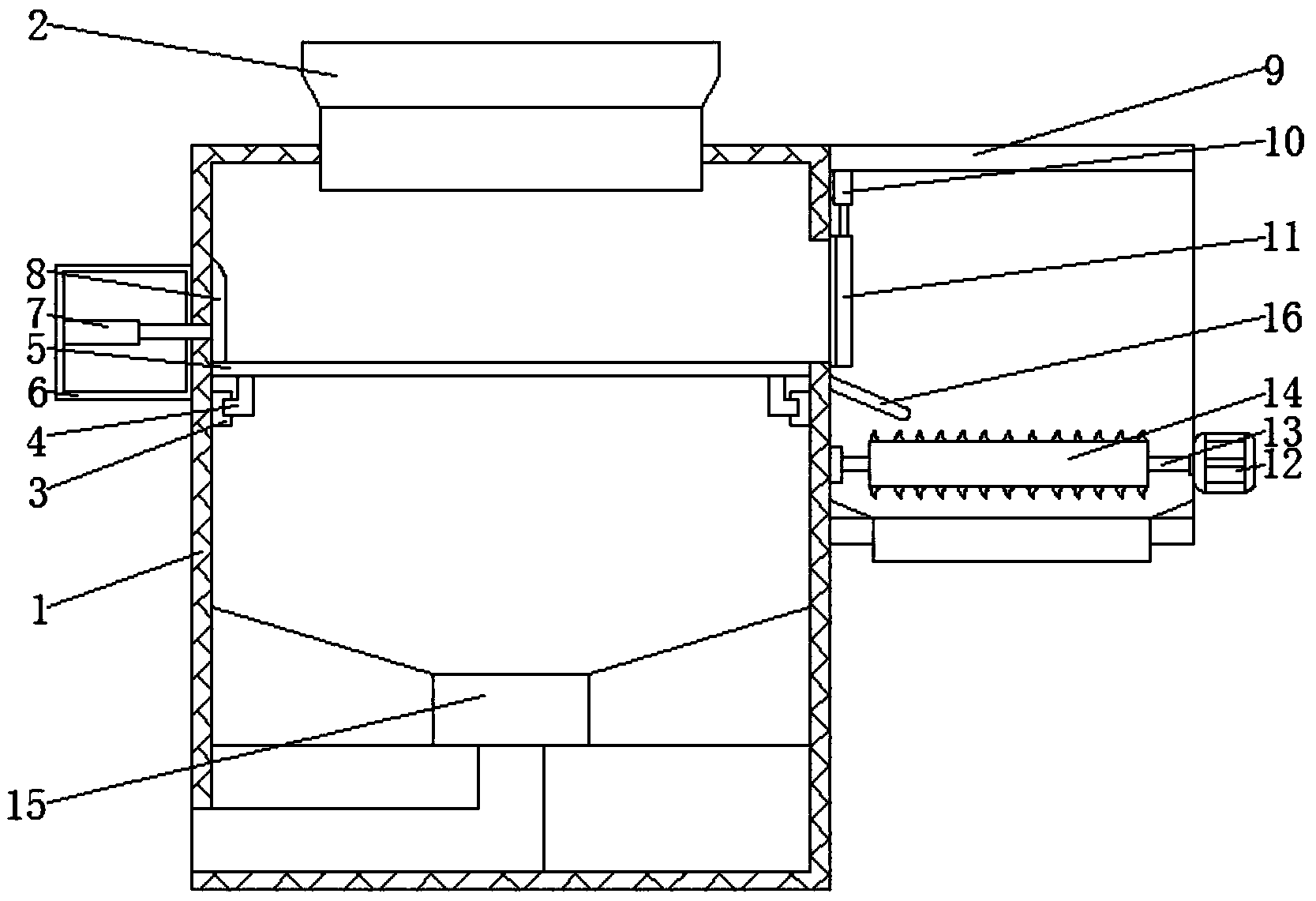

1.一种具有粉碎功能的污水处理装置，包括机箱(1)，其特征在于：所述机箱(1)顶部的进水口处固定安装有进料斗(2)，所述机箱(1)内壁的两侧均固定安装有凹形板(3)，所述凹形板(3)的内壁卡接有活动块(4)，所述活动块(4)的一侧延伸至凹形板(3)的顶部，且两个活动块(4)之间固定连接有滤网(5)，所述机箱(1)的一侧焊接有箱体(6)，所述箱体(6)的内壁上固定安装有第一电动推杆(7)，所述第一电动推杆(7)的一端延伸至机箱(1)的内部且固定安装有连接板(8)，所述机箱(1)的另一侧焊接有壳体(9)，所述壳体(9)内腔的顶部固定安装有第二电动推杆(10)，所述第二电动推杆(10)的一端固定连接有密封板(11)，所述壳体(9)的一侧固定安装有电机(12)，所述电机(12)转轴的一端通过连轴器传动连接有主轴(13)，所述主轴(13)的一端延伸至壳体(9)的内部且固定连接有粉碎滚筒(14)，所述粉碎滚筒(14)的一侧通过轴承与壳体(9)的内壁铰接。
2.根据权利要求1所述的一种具有粉碎功能的污水处理装置，其特征在于：所述机箱(1)内腔的底部固定安装有排水管(15)，所述排水管(15)的一端延伸至机箱(1)的外表面。
3.根据权利要求1所述的一种具有粉碎功能的污水处理装置，其特征在于：所述连接板(8)的一侧与机箱(1)的内壁相接触，所述机箱(1)的侧板开设有缺口，所述壳体(9)的底部开设有排料口，所述壳体(9)的内腔焊接有斜面板(16)。
4.根据权利要求1所述的一种具有粉碎功能的污水处理装置，其特征在于：所述机箱(1)的后侧通过铰链铰接有盖板(17)，所述盖板(17)的一侧固定安装有固定管(18)。
5.根据权利要求1所述的一种具有粉碎功能的污水处理装置，其特征在于：所述机箱(1)的外表面焊接有连接杆(19)，所述连接杆(19)的一端焊接有螺纹管(20)。
6.根据权利要求5所述的一种具有粉碎功能的污水处理装置，其特征在于：所述螺纹管(20)的内腔螺纹连接有螺杆(21)，所述螺杆(21)的一端延伸至固定管(18)的外表面。
说明书
一种具有粉碎功能的污水处理装置
技术领域
本实用新型涉及污水处理技术领域，具体为一种具有粉碎功能的污水处理装置。
背景技术
生活污水是居民日常生活中排出的废水，主要来源于居住建筑和公共建筑，如住宅、机关、学校、医院、商店、公共场所及工业企业卫生间等，生活污水所含的污染物主要是有机物，存在于生活污水中的有机物极不稳定，容易腐化而产生恶臭，为了实现污水的循环利用，现在人们都会选择对污水进行过滤达到多次利用的效果。
污水过滤处理分很多步骤，其首次需要将大型垃圾，如塑料袋和易拉罐等与污水分离开来，分来出来的垃圾为了方便后续的运输处理，需要对其粉碎，但是在粉碎的时候需要将分离后的垃圾从过滤装置弄出然后才能对其进行粉碎，导致增加了加工的步骤，耗费了人力的使用。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种具有粉碎功能的污水处理装置，具备省力和方便清理滤网等优点，解决了上述背景技术中提出的问题。
(二)技术方案
为实现上述目的，本实用新型提供如下技术方案：一种具有粉碎功能的污水处理装置，包括机箱，所述机箱顶部的进水口处固定安装有进料斗，所述机箱内壁的两侧均固定安装有凹形板，所述凹形板的内壁卡接有活动块，所述活动块的一侧延伸至凹形板的顶部，且两个活动块之间固定连接有滤网，所述机箱的一侧焊接有箱体，所述箱体的内壁上固定安装有第一电动推杆，所述第一电动推杆的一端延伸至机箱的内部且固定安装有连接板，所述机箱的另一侧焊接有壳体，所述壳体内腔的顶部固定安装有第二电动推杆，所述第二电动推杆的一端固定连接有密封板，所述壳体的一侧固定安装有电机，所述电机转轴的一端通过连轴器传动连接有主轴，所述主轴的一端延伸至壳体的内部且固定连接有粉碎滚筒，所述粉碎滚筒的一侧通过轴承与壳体的内壁铰接。
优选的，机箱内腔的底部固定安装有排水管，所述排水管的一端延伸至机箱的外表面。
优选的，连接板的一侧与机箱的内壁相接触，所述机箱的侧板开设有缺口，所述壳体的底部开设有排料口，所述壳体的内腔焊接有斜面板。
优选的，机箱的后侧通过铰链铰接有盖板，所述盖板的一侧固定安装有固定管。
优选的，机箱的外表面焊接有连接杆，所述连接杆的一端焊接有螺纹管。
优选的，螺纹管的内腔螺纹连接有螺杆，所述螺杆的一端延伸至固定管的外表面。
(三)有益效果
与现有技术相比，本实用新型提供了一种具有粉碎功能的污水处理装置，具备以下有益效果：
1、该具有粉碎功能的污水处理装置，通过设置第一电动推杆和第二电动推杆，使其配合电机和粉碎滚筒，从而可以将过滤后分离出来的垃圾推入壳体的内部进行粉碎，使其不用将垃圾弄出机箱的内部后才能对其进行粉碎，进而节省了分离出的垃圾的处理步骤，节省了将垃圾从机箱的内部弄出的人力使用。
2、该具有粉碎功能的污水处理装置，通过设置固定管和螺纹管与螺杆，从而便于了后期将盖板打开开来，只需通过转动螺杆使其围绕螺纹管转动的进行移动，使得移动的螺杆与固定管脱离开来，然后可以拉动固定管使其带动盖板围绕铰接点进行转动将其打开开来，然后可以拉动滤网使得活动块在凹形板上进行滑动，进而将滤网抽离出来，使其便于了后期对滤网上卡塞的垃圾进行清理。
