申请日2018.04.21
公开(公告)日2018.12.11
IPC分类号B01D29/01
摘要
本实用新型公开了一种污水处理用绿色废弃物收集装置，包括横杆、齿条、液压杆和过滤网，所述横杆的下端面两端均焊接有支撑杆，所述横杆的上端面一侧焊接有垫高条，所述齿条焊接在垫高条的上端，所述横杆的上端面异于垫高条的一侧滚动安装有转轮，所述转轮活动安装在固定块的两侧，所述固定块的上端面固定有双轴电机，所述双轴电机的两端均通过转轴安装有齿轮，所述齿轮的下端啮合在齿条上，所述固定块的下端面中间处焊接有液压缸，所述液压杆套接在液压缸内，所述液压杆异于液压缸的一侧焊接有横向收集杆，所述横向收集杆的两侧均等距焊接有竖向收集杆。本实用新型通过将污水中绿色废弃物收集，有利于提高污水的水质。
权利要求书

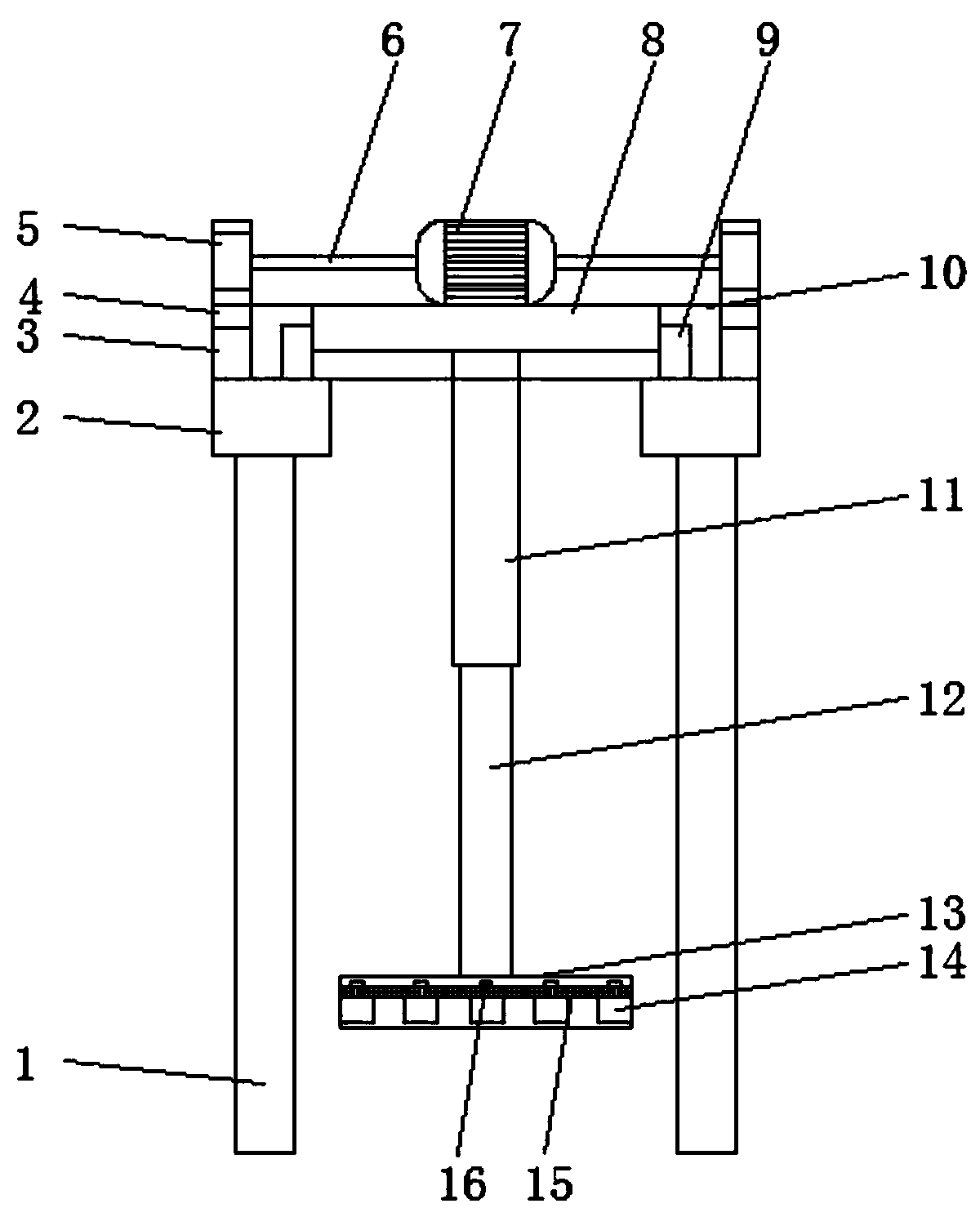

1.一种污水处理用绿色废弃物收集装置，包括横杆(2)、齿条(4)、液压杆(12)和过滤网(15)，其特征在于：所述横杆(2)的下端面两端均焊接有支撑杆(1)，且横杆(2)共设有两个，两个所述横杆(2)的两端的上端通过挡板(10)相连接，所述横杆(2)的上端面一侧焊接有垫高条(3);
所述齿条(4)焊接在垫高条(3)的上端，所述横杆(2)的上端面异于垫高条(3)的一侧滚动安装有转轮(9)，所述转轮(9)活动安装在固定块(8)的两侧，所述固定块(8)的上端面固定有双轴电机(7)，所述双轴电机(7)的两端均通过转轴(6)安装有齿轮(5)，所述齿轮(5)的下端啮合在齿条(4)上;
所述固定块(8)的下端面中间处焊接有液压缸(11)，所述液压杆(12)套接在液压缸(11)内，所述液压杆(12)异于液压缸(11)的一侧焊接有横向收集杆(13)，所述横向收集杆(13)的两侧均等距焊接有竖向收集杆(14)，所述过滤网(15)安装在竖向收集杆(14)的上端，且过滤网(15)通过螺丝(16)进行固定。
2.根据权利要求1所述的一种污水处理用绿色废弃物收集装置，其特征在于：所述转轮(9)共设有四个，且固定块(8)的两侧均分别固定有两个转轮(9)。
3.根据权利要求1所述的一种污水处理用绿色废弃物收集装置，其特征在于：所述横向收集杆(13)与竖向收集杆(14)相互垂直。
4.根据权利要求1所述的一种污水处理用绿色废弃物收集装置，其特征在于：所述垫高条(3)位于横杆(2)的外侧。
5.根据权利要求1所述的一种污水处理用绿色废弃物收集装置，其特征在于：所述横向收集杆(13)与两侧的竖向收集杆(14)相互对称。
说明书
一种污水处理用绿色废弃物收集装置
技术领域
本实用新型涉及环境保护技术领域，具体为一种污水处理用绿色废弃物收集装置。
背景技术
绿色垃圾是指无污染，可以回收再利用的垃圾。随着园林绿化事业的迅速发展，绿色废弃物的大量产生，已成为继生活垃圾之后的第二大固体废弃物，而对此废弃物当前处理的主要方法是填埋、焚烧等，这些传统的处理方法，不仅占用了土地，而且污染环境。其实这些绿色废弃物中含有丰富的有机质和营养物质，是一种再循环利用的资源，通过将绿色垃圾回收在利用，能够实现资源的再利用，有利于对环境的保护。通常在污水处理的过程中会出现大量的绿色废弃物，在污水的处理过程中影响处理的水质，为了不影响污水处理的水质质量，需要将污水中的绿色废弃物进行收集，有利于提高污水水质的质量，以及实现资源的回收利用。
实用新型内容
本实用新型的目的在于提供一种污水处理用绿色废弃物收集装置，具备能够对污水中的绿色废弃物进行收集，有利于对绿色废弃物集中处理的优点，解决了污水中绿色废弃物过多，影响改善污水质量的问题。
为实现上述目的，本实用新型提供如下技术方案：一种污水处理用绿色废弃物收集装置，包括横杆、齿条、液压杆和过滤网，所述横杆的下端面两端均焊接有支撑杆，且横杆共设有两个，两个所述横杆的两端的上端通过挡板相连接，所述横杆的上端面一侧焊接有垫高条，所述齿条焊接在垫高条的上端，所述横杆的上端面异于垫高条的一侧滚动安装有转轮，所述转轮活动安装在固定块的两侧，所述固定块的上端面固定有双轴电机，所述双轴电机的两端均通过转轴安装有齿轮，所述齿轮的下端啮合在齿条上，所述固定块的下端面中间处焊接有液压缸，所述液压杆套接在液压缸内，所述液压杆异于液压缸的一侧焊接有横向收集杆，所述横向收集杆的两侧均等距焊接有竖向收集杆，所述过滤网安装在竖向收集杆的上端，且过滤网通过螺丝进行固定。
优选的，所述转轮共设有四个，且固定块的两侧均分别固定有两个转轮。
优选的，所述横向收集杆与竖向收集杆相互垂直。
优选的，所述垫高条位于横杆的外侧。
优选的，所述横向收集杆与两侧的竖向收集杆相互对称。
与现有技术相比，本实用新型的有益效果如下：
1、本实用新型通过设置固定块，能够实现对双轴电机进行固定的效果，在使用时通过启动双轴电机，双轴电机通过齿轮在齿条上转动，能够实现带动固定块两侧的转轮进行转动，从而实现固定块的移动，且横杆两端的挡板能够对固定块进行阻挡，避免固定块移动出横杆的外端。
2、本实用新型通过设置液压缸和液压杆，能够实现对横向收集杆进行升降工作的效果，在使用时通过对液压缸的控制，使液压杆在液压缸内进行收缩，可实现带动横向收集杆的升降，同时通过双轴电机的转动，带动液压缸和液压杆的前后移动。
3、本实用新型通过设置竖向收集杆和过滤网，能够实现对绿色垃圾进行收集的效果，通过竖向收集杆在横向收集杆的作用下，在污水池中能够实现将绿色废弃物进行收集，且绿色废弃物较小时，将过滤网通过螺丝安装在竖向收集杆上，能够实现对较小的绿色废弃物进行收集。
