申请日2018.04.21
公开(公告)日2018.12.14
IPC分类号B01D29/03; B01D29/96
摘要
本实用新型公开了一种羽绒加工污水处理装置，包括污水处理罐，所述污水处理罐的顶部设有盖体，且污水处理罐的底部内壁上固定安装有第一滑杆，污水处理罐内滑动安装有过滤网，过滤网上固定安装有环型套筒，环型套筒滑动套设在第一滑杆上，第一滑杆上开设有第一腔室，第一腔室的两侧内壁上均开设有通槽，且第一腔室内滑动安装有螺纹套筒，螺纹套筒的两侧均焊接有第二滑杆，第二滑杆远离螺纹套筒的一端延伸至污水处理罐内并焊接在环型套筒的内壁上，且第二滑杆滑动安装在对应的通槽内。本实用新型结构简单，操作方便，通过简单的转动动作就能快速的对过滤网进行升高，方便对过滤网清理，给人们带来了很大的便利。
权利要求书

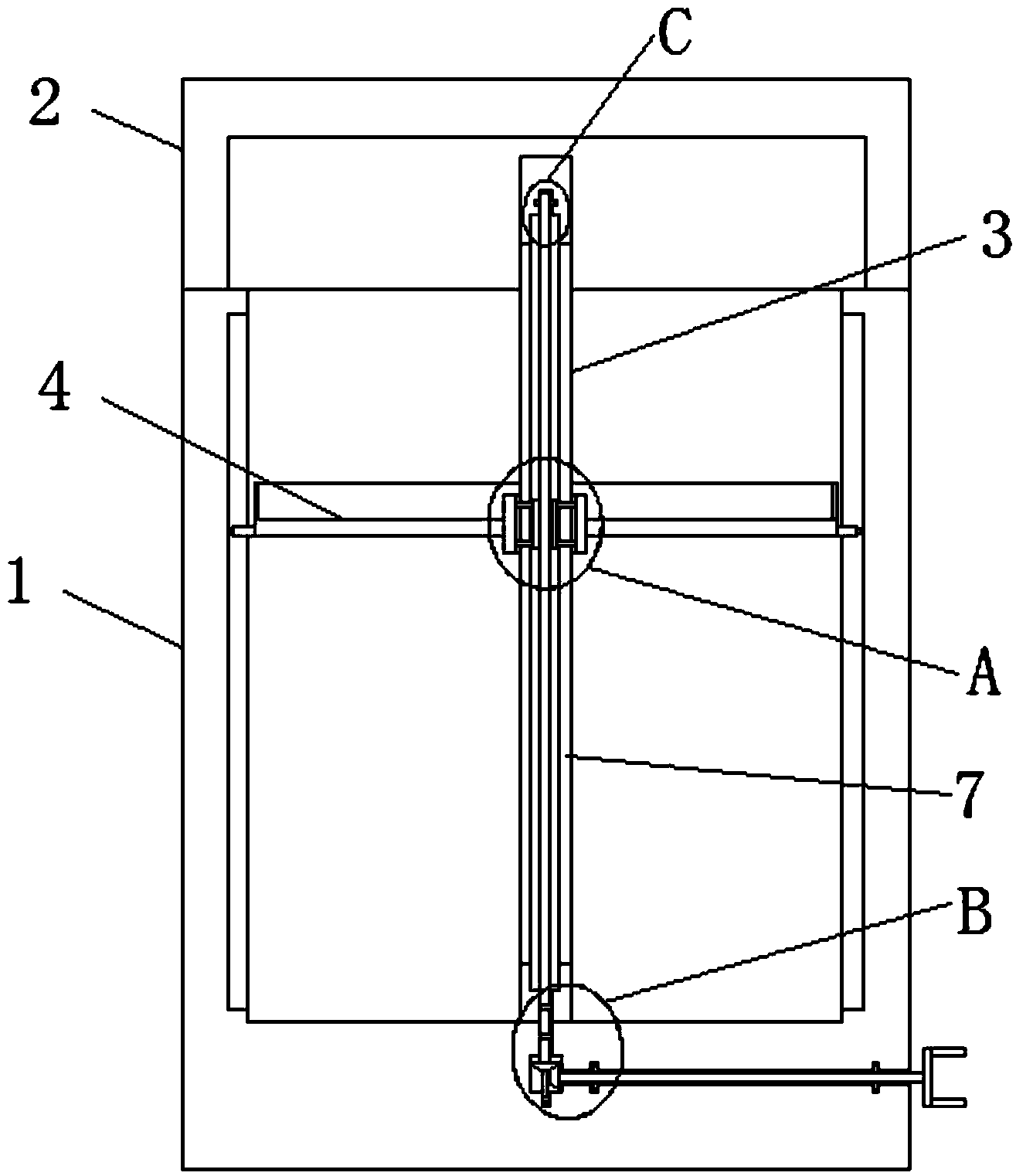

1.一种羽绒加工污水处理装置，包括污水处理罐(1)，其特征在于，所述污水处理罐(1)的顶部设有盖体(2)，且污水处理罐(1)的底部内壁上固定安装有第一滑杆(3)，污水处理罐(1)内滑动安装有过滤网(4)，过滤网(4)上固定安装有环型套筒(5)，环型套筒(5)滑动套设在第一滑杆(3)上;
第一滑杆(3)上开设有第一腔室(6)，第一腔室(6)的两侧内壁上均开设有通槽(7)，且第一腔室(6)内滑动安装有螺纹套筒(8)，螺纹套筒(8)的两侧均焊接有第二滑杆(9)，第二滑杆(9)远离螺纹套筒(8)的一端延伸至污水处理罐(1)内并焊接在环型套筒(5)的内壁上，且第二滑杆(9)滑动安装在对应的通槽(7)内，螺纹套筒(8)内螺纹安装有螺杆(10)，螺杆(10)的顶端和底端均延伸至第一腔室(6)内，污水处理罐(1)上开设有第二腔室(11)，第二腔室(11)的顶部内壁上开设有第一通孔(12)，螺杆(10)的底端延伸至第二腔室(11)内并焊接有第一锥型齿轮(13)，且螺杆(10)转动安装在第一通孔(12)内，第二腔室(11)的一侧内壁上开设有第二通孔(14)，第二通孔(14)内转动安装有第一转轴(15)，第一转轴(15)的一端延伸至第二腔室(11)内并焊接有第二锥型齿轮(16)，第二锥型齿轮(16)与第一锥型齿轮(13)啮合。
2.根据权利要求1所述的一种羽绒加工污水处理装置，其特征在于，所述第二通孔(14)的内壁上开设有环型凹槽，环型凹槽内转动安装有环型卡块，环型卡块固定套设在第一转轴(15)上，第一转轴(15)远离第二腔室(11)的一端延伸至第二通孔(14)外并焊接有把手。
3.根据权利要求1所述的一种羽绒加工污水处理装置，其特征在于，所述第二腔室(11)的底部内壁上开设有第一凹槽，第一凹槽内转动安装有第二转轴，第二转轴的顶端延伸至第二腔室(11)内并焊接在第一锥型齿轮(13)的底部。
4.根据权利要求1所述的一种羽绒加工污水处理装置，其特征在于，所述螺杆(10)上转动套设有两个轴承，两个轴承的外圈均固定安装在第一通孔(12)的内壁上。
5.根据权利要求1所述的一种羽绒加工污水处理装置，其特征在于，所述第一腔室(6)的顶部内壁上开设有第二凹槽，螺杆(10)的顶端转动安装在第二凹槽内。
6.根据权利要求1所述的一种羽绒加工污水处理装置，其特征在于，所述污水处理罐(1)的两侧内壁上均开设有滑槽，滑槽内滑动安装有滑块，两个滑块相互靠近的一端均延伸至污水处理罐(1)内并焊接在过滤网(4)上。
说明书
一种羽绒加工污水处理装置
技术领域
本实用新型涉及污水处理设备技术领域，尤其涉及一种羽绒加工污水处理装置。
背景技术
随着经济的不断发展，人们的生活水平有了很大的提高，各种衣服被人们购买，羽绒服就是其中很重要的一种衣服，使人们在寒冷天气穿戴，羽绒是羽绒服的主要材料，羽绒的加工需要使用大量的水，因此羽绒的加工会产生大量的污水，羽绒加工产生的污水需要进行处理才能进行排放，对于羽绒碎屑的过滤就是其中非常主要的处理工序，但是当前使用的污水处理装置设计较为简单，过滤网结构固定，很难调节，导致很难对羽绒碎屑进行清理，给人们带来了很多麻烦，为此我们提出一种羽绒加工污水处理装置，以此来解决上述问题。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种羽绒加工污水处理装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种羽绒加工污水处理装置，包括污水处理罐，所述污水处理罐的顶部设有盖体，且污水处理罐的底部内壁上固定安装有第一滑杆，污水处理罐内滑动安装有过滤网，过滤网上固定安装有环型套筒，环型套筒滑动套设在第一滑杆上;
第一滑杆上开设有第一腔室，第一腔室的两侧内壁上均开设有通槽，且第一腔室内滑动安装有螺纹套筒，螺纹套筒的两侧均焊接有第二滑杆，第二滑杆远离螺纹套筒的一端延伸至污水处理罐内并焊接在环型套筒的内壁上，且第二滑杆滑动安装在对应的通槽内，螺纹套筒内螺纹安装有螺杆，螺杆的顶端和底端均延伸至第一腔室内，污水处理罐上开设有第二腔室，第二腔室的顶部内壁上开设有第一通孔，螺杆的底端延伸至第二腔室内并焊接有第一锥型齿轮，且螺杆转动安装在第一通孔内，第二腔室的一侧内壁上开设有第二通孔，第二通孔内转动安装有第一转轴，第一转轴的一端延伸至第二腔室内并焊接有第二锥型齿轮，第二锥型齿轮与第一锥型齿轮啮合。
优选的，所述第二通孔的内壁上开设有环型凹槽，环型凹槽内转动安装有环型卡块，环型卡块固定套设在第一转轴上，第一转轴远离第二腔室的一端延伸至第二通孔外并焊接有把手。
优选的，所述第二腔室的底部内壁上开设有第一凹槽，第一凹槽内转动安装有第二转轴，第二转轴的顶端延伸至第二腔室内并焊接在第一锥型齿轮的底部。
优选的，所述螺杆上转动套设有两个轴承，两个轴承的外圈均固定安装在第一通孔的内壁上。
优选的，所述第一腔室的顶部内壁上开设有第二凹槽，螺杆的顶端转动安装在第二凹槽内。
优选的，所述污水处理罐的两侧内壁上均开设有滑槽，滑槽内滑动安装有滑块，两个滑块相互靠近的一端均延伸至污水处理罐内并焊接在过滤网上。
与现有技术相比，本实用新型的有益效果是：
通过盖体、把手、第一转轴、第二通孔、第二锥型齿轮、第二腔室、第一锥型齿轮、螺杆、第一通孔和螺纹套筒相配合，先打开盖体，随后转动把手，把手带动第一转轴在第二通孔内转动，同时第一转轴带动第二锥型齿轮在第二腔室内转动，使得第一锥型齿轮被第二锥型齿轮带动在第二腔室内转动，同时第一锥型齿轮带动螺杆在第一通孔和螺纹套筒内同时转动，通过螺纹套筒、螺杆、第一腔室、第二滑杆、通槽、环型套筒、第一滑杆、过滤网和污水处理罐相配合，螺纹套筒被螺杆带动在第一腔室内滑动上升，此时螺纹套筒带动第二滑杆在对应的通槽内滑动上升，同时四个第二滑杆带动环型套筒在第一滑杆上滑动上升，使得过滤网被环型套筒带动在污水处理罐内滑动上升，当过滤网的高度合适时，停止转动把手，随后就可以对过滤网进行清理了。
本实用新型结构简单，操作方便，通过简单的转动动作就能快速的对过滤网进行升高，方便对过滤网清理，给人们带来了很大的便利。
