申请日2018.04.22
公开(公告)日2018.12.18
IPC分类号B01D29/96
摘要
本实用新型公开了一种工业污水处理装置的杂物分离机构，包括污水处理装置本体，所述污水处理装置本体的两侧内壁上均固定安装有固定块，两个固定块的顶侧均放置有安装块，两个安装块相互靠近的一端固定安装有同一个过滤网罩，两个安装块相互远离的一侧均开设有卡槽，所述污水处理装置本体的两侧内壁上均开设有滑槽，两个滑槽分别与两个卡槽相对应，所述滑槽内滑动安装有滑杆，所述滑杆靠近安装块的一端延伸至卡槽内，所述滑杆的另一端固定连接有拉杆。本实用新型结构简单，使用方便，便于对过滤网罩进行拆卸，当工作人员需要对过滤网罩上的垃圾进行清理时简单省力，满足用户的使用需求。
权利要求书

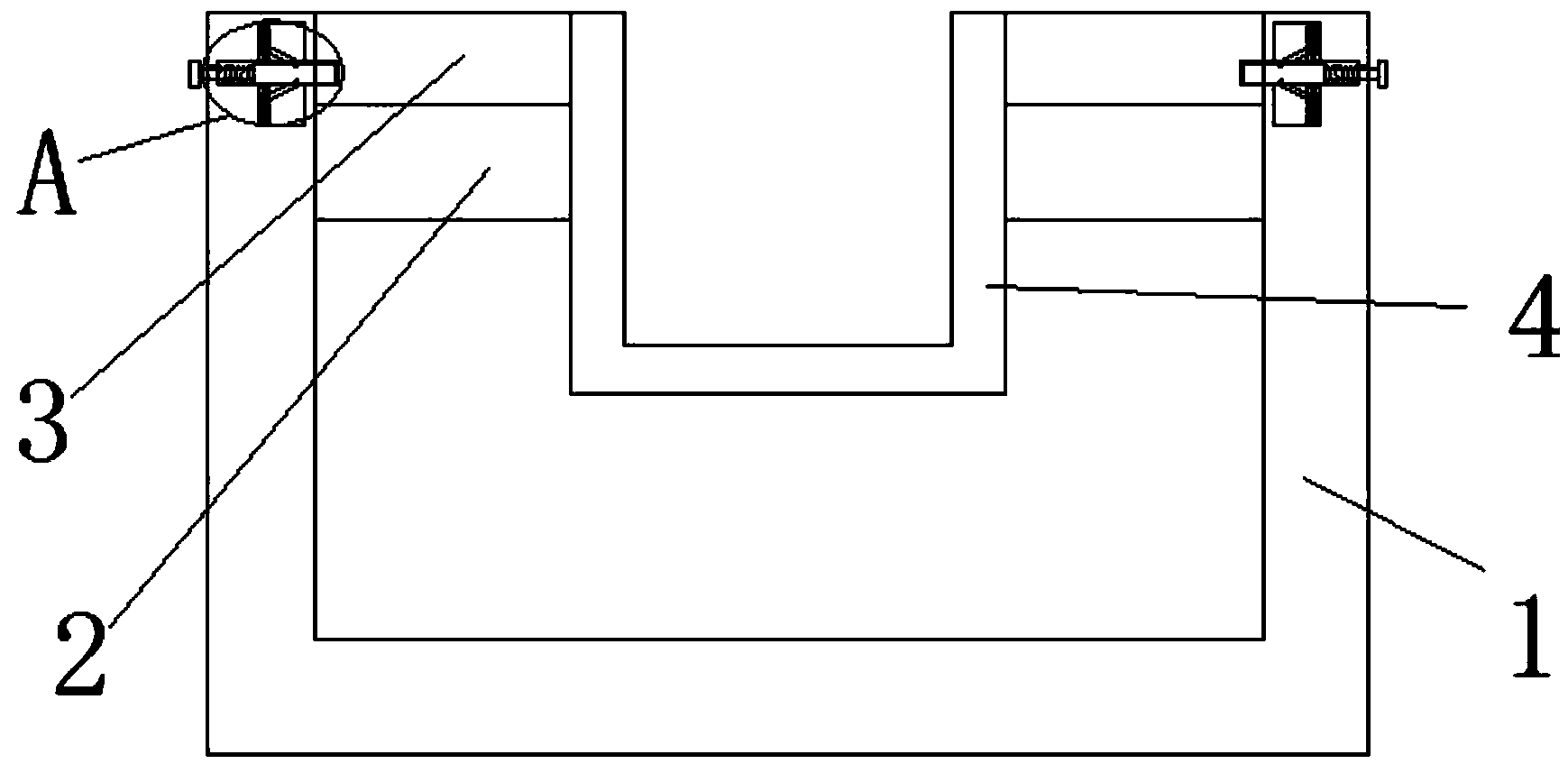

1.一种工业污水处理装置的杂物分离机构，包括污水处理装置本体(1)，其特征在于，所述污水处理装置本体(1)的两侧内壁上均固定安装有固定块(2)，两个固定块(2)的顶侧均放置有安装块(3)，两个安装块(3)相互靠近的一端固定安装有同一个过滤网罩(4)，两个安装块(3)相互远离的一侧均开设有卡槽(5)，所述污水处理装置本体(1)的两侧内壁上均开设有滑槽(6)，两个滑槽(6)分别与两个卡槽(5)相对应，所述滑槽(6)内滑动安装有滑杆(7)，所述滑杆(7)靠近安装块(3)的一端延伸至卡槽(5)内，所述滑杆(7)的另一端固定连接有拉杆(8)，所述拉杆(8)远离滑杆(7)的一端延伸至污水处理装置本体(1)外;
所述滑杆(7)远离安装块(3)的一端焊接有第一弹簧(9)，所述第一弹簧(9)远离安装块(3)的一端焊接在滑槽(6)远离安装块(3)的一侧内壁上，所述滑槽(6)的两侧内壁上均开设有安装槽(10)，所述安装槽(10)远离安装块(3)的一侧内壁上开设有凹槽(11)，所述凹槽(11)的两侧内壁上固定安装有同一个固定杆(12)，所述固定杆(12)上滑动套设有移动块(13)，所述滑杆(7)的两侧均转动连接有连接杆(14)，连接杆(14)为倾斜设置，所述连接杆(14)远离滑杆(7)的一端延伸至对应的凹槽(11)内，且转动连接在移动块(13)靠近安装块(3)的一侧上。
2.根据权利要求1所述的一种工业污水处理装置的杂物分离机构，其特征在于，所述移动块(13)远离滑槽(6)的一侧焊接有第二弹簧(15)，第二弹簧(15)远离滑槽(6)的一端焊接在凹槽(11)远离滑槽(6)的一侧内壁上，且第二弹簧(15)套设在拉杆(8)上。
3.根据权利要求1所述的一种工业污水处理装置的杂物分离机构，其特征在于，所述拉杆(8)延伸至污水处理装置本体(1)外的一端焊接有拉手，拉手上固定套设有防滑套。
4.根据权利要求1所述的一种工业污水处理装置的杂物分离机构，其特征在于，所述滑槽(6)远离安装块(3)的一侧内壁上开设有滑孔，拉杆(8)滑动安装在滑孔内。
5.根据权利要求1所述的一种工业污水处理装置的杂物分离机构，其特征在于，所述移动块(13)上开设有通孔，固定杆(12)滑动安装在通孔内。
6.根据权利要求1所述的一种工业污水处理装置的杂物分离机构，其特征在于，所述滑槽(6)的内壁上开设有滚珠槽，滚珠槽内滚动安装有滚珠，滑杆(7)滑动安装在滚珠上。
说明书
一种工业污水处理装置的杂物分离机构
技术领域
本实用新型涉及分离机构技术领域，尤其涉及一种工业污水处理装置的杂物分离机构。
背景技术
一般而言，工业排放的污水往往参杂着许多工业废物，这些工业废物容易堵塞下水道、河道，特别是大雨天气，容易造成水灾,为解决上述问题，现有技术中一般通过过虑网罩进行杂物过滤，但是需要定时清除覆盖在过滤网罩上的垃圾，但现有的过滤网罩不便于拆卸，导致覆盖在过滤网罩上的垃圾极难清理，不能满足用户的使用需求。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种工业污水处理装置的杂物分离机构。
为了实现上述目的，本实用新型采用了如下技术方案：
一种工业污水处理装置的杂物分离机构，包括污水处理装置本体，所述污水处理装置本体的两侧内壁上均固定安装有固定块，两个固定块的顶侧均放置有安装块，两个安装块相互靠近的一端固定安装有同一个过滤网罩，两个安装块相互远离的一侧均开设有卡槽，所述污水处理装置本体的两侧内壁上均开设有滑槽，两个滑槽分别与两个卡槽相对应，所述滑槽内滑动安装有滑杆，所述滑杆靠近安装块的一端延伸至卡槽内，所述滑杆的另一端固定连接有拉杆，所述拉杆远离滑杆的一端延伸至污水处理装置本体外;
所述滑杆远离安装块的一端焊接有第一弹簧，所述第一弹簧远离安装块的一端焊接在滑槽远离安装块的一侧内壁上，所述滑槽的两侧内壁上均开设有安装槽，所述安装槽远离安装块的一侧内壁上开设有凹槽，所述凹槽的两侧内壁上固定安装有同一个固定杆，所述固定杆上滑动套设有移动块，所述滑杆的两侧均转动连接有连接杆，连接杆为倾斜设置，所述连接杆远离滑杆的一端延伸至对应的凹槽内，且转动连接在移动块靠近安装块的一侧上。
优选的，所述移动块远离滑槽的一侧焊接有第二弹簧，第二弹簧远离滑槽的一端焊接在凹槽远离滑槽的一侧内壁上，且第二弹簧套设在拉杆上。
优选的，所述拉杆延伸至污水处理装置本体外的一端焊接有拉手，拉手上固定套设有防滑套。
优选的，所述滑槽远离安装块的一侧内壁上开设有滑孔，拉杆滑动安装在滑孔内。
优选的，所述移动块上开设有通孔，固定杆滑动安装在通孔内。
优选的，所述滑槽的内壁上开设有滚珠槽，滚珠槽内滚动安装有滚珠，滑杆滑动安装在滚珠上。
与现有技术相比，本实用新型的有益效果是：
通过利用污水处理装置本体、固定块、安装块、过滤网罩、卡槽、滑槽、滑杆、拉杆、第一弹簧、安装槽、凹槽、固定杆、移动块、连接杆、第二弹簧的配合使用，使得当需要对过滤网罩进行拆卸时，拉动拉手，拉手拉动拉杆滑动，拉杆拉动滑杆滑动，滑杆压缩第一弹簧，同时滑杆推动连接杆，连接杆推动移动块滑动，移动块压缩第二弹簧，当滑杆移动出卡槽时，可轻易的取出过滤网罩,本实用新型结构简单，使用方便，便于对过滤网罩进行拆卸，当工作人员需要对过滤网罩上的垃圾进行清理时简单省力，满足用户的使用需求。
