申请日2018.04.22
公开(公告)日2018.12.18
IPC分类号C02F9/02; C02F103/16
摘要
本实用新型公开了一种稀土制备中的废水处理装置,其结构包括污水进料口、一级连接管、中部处理机构、二级连接管、尾部罐体、出料口、下缸体、储料缸、楼梯、底座、支撑条、上支撑架、下罐体、扶手、初步净化装置，二级连接管与尾部罐体的上方相连接，本实用新型的废水处理装置，将污水通过污水进料口导入初步净化装置上的进料管导流入物料旋磨机由感应器对污水进行感应并对电机进行控制，然后将初步处理的污水导入加热环进行加热后导入到长管净化器进行净化，再由出料管将处理后的水质导入中部处理机构与尾部罐体进行处理，如果处理过程中发生振动由减压齿轮与内贴齿条和支撑杆进行减震，加强初步处理使污水副产品增加，并加强处理效率。
权利要求书

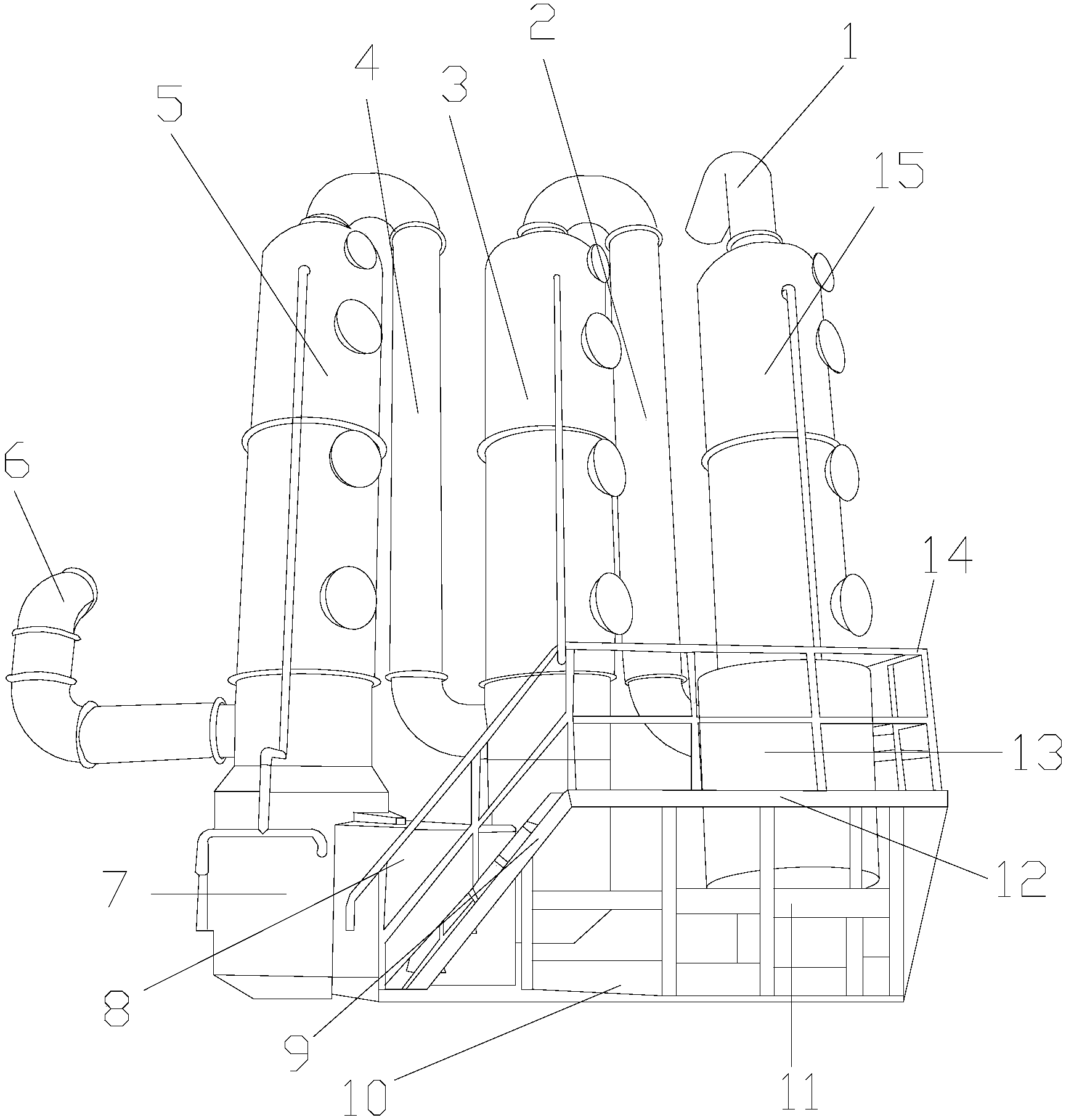

1.一种稀土制备中的废水处理装置，其特征在于：其结构包括污水进料口(1)、一级连接管(2)、中部处理机构(3)、二级连接管(4)、尾部罐体(5)、出料口(6)、下缸体(7)、储料缸(8)、楼梯(9)、底座(10)、支撑条(11)、上支撑架(12)、下罐体(13)、扶手(14)、初步净化装置(15)，所述二级连接管(4)与尾部罐体(5)的上方相连接，所述出料口(6)与尾部罐体(5)的下方相焊接，所述尾部罐体(5)下端嵌入安装于下缸体(7)的上方，所述下缸体(7)与储料缸(8)的外侧相贴合，所述储料缸(8)与楼梯(9)的外侧相连接，所述楼梯(9)与扶手(14)为一体化结构，所述上支撑架(12)与扶手(14)为一体化结构，所述楼梯(9)与上支撑架(12)的左侧相焊接，所述支撑条(11)与上支撑架(12)的下方相连接，所述支撑条(11)与底座(10)的上方相焊接，所述初步净化装置(15)嵌入安装于下罐体(13)的上方并且为同一轴心，所述初步净化装置(15)包括进料管(1501)、物料旋磨机(1502)、感应器(1503)、下净化条(1504)、加热环(1505)、长管净化器(1506)、出料管(1507)、底部支撑板(1508)、支撑杆(1509)、减压齿轮(1510)、外护壳(1511)、内贴齿条(1512)、内料口(1513)、罐体保护壳(1514)、电机(1515)，所述进料管(1501)与罐体保护壳(1514)的上方相嵌套，所述进料管(1501)与物料旋磨机(1502)的上方相连接，所述感应器(1503)位于物料旋磨机(1502)右侧，所述下净化条(1504)与内料口(1513)的上方相嵌套，所述加热环(1505)与内料口(1513)的外侧相连接，所述长管净化器(1506)与内料口(1513)的下方相嵌套，所述长管净化器(1506)与出料管(1507)的上方相连接，所述底部支撑板(1508)嵌入安装于出料管(1507)的下方，所述支撑杆(1509)与减压齿轮(1510)的右侧相连接，所述外护壳(1511)与内贴齿条(1512)的左侧相焊接，所述电机(1515)与物料旋磨机(1502)的左侧相嵌套，所述进料管(1501)与污水进料口(1)的下方相连接。
2.根据权利要求1所述的一种稀土制备中的废水处理装置，其特征在于：所述污水进料口(1)与初步净化装置(15)的上方相嵌套，所述一级连接管(2)与初步净化装置(15)的下方相连接。
3.根据权利要求1所述的一种稀土制备中的废水处理装置，其特征在于：所述中部处理机构(3)与一级连接管(2)的下方相焊接，所述中部处理机构(3)与上支撑架(12)的外侧相贴合。
4.根据权利要求1所述的一种稀土制备中的废水处理装置，其特征在于：所述中部处理机构(3)与储料缸(8)的上方相嵌套，所述二级连接管(4)与中部处理机构(3)的下方相焊接。
5.根据权利要求1所述的一种稀土制备中的废水处理装置，其特征在于：所述下罐体(13)为圆柱形结构。
说明书
一种稀土制备中的废水处理装置
技术领域
本实用新型是一种稀土制备中的废水处理装置，属于环保设施技术领域。
背景技术
在制备稀土如氧化钇、氧化铽、氧化镝等的过程中存在除杂步骤，除杂步骤通常使用非皂化工艺，而在非皂化工艺中会产生氢离子，因而使萃取过程中的萃余液呈酸性，为了避免损及环境，稀土生产厂商通常将萃余液加碱中和并在达标后排放，不足在于：一是废水处理成本大;二是由于萃余液含酸废水中含有微量稀土，将其排放造成资源浪费;三是一旦废水处理工艺有失稳定和/或处理环节失误，易导致未达标的废水排至外界，从而损及水系及土壤。
现有技术公开了申请号为：201310403200.7的稀土制备中的废水处理装置，包括前、后级沉淀箱，在前级沉淀箱的上部连接萃余液含酸废水引入管、下部连接过渡管的一端，过渡管的另一端与后级沉淀箱的上部连接;集油污筒的上部连接集油污管，含酸废水储罐的顶部配设含酸废水引入接口，泵液机构与后级沉淀箱的箱壁的下部连接;含酸水流量稳定机构连接在含酸水引出接口与含酸水后续除油机构间;油水分离器连接在含酸水后续除油机构与酸液引出回用机构间;出液液帽设在溢液管的上端;杠杆的右端与出液液帽连接，中部与杠杆立柱的上端连接，浮子连接在杠杆的左端，但是该现有技术在缺乏污水初步净化分离机构，导致污水净化的副产品减少，降低净化效率。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种稀土制备中的废水处理装置，以解决现有的技术在缺乏污水初步净化分离机构，导致污水净化的副产品减少，降低净化效率问题。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种稀土制备中的废水处理装置，其结构包括污水进料口、一级连接管、中部处理机构、二级连接管、尾部罐体、出料口、下缸体、储料缸、楼梯、底座、支撑条、上支撑架、下罐体、扶手、初步净化装置，所述二级连接管与尾部罐体的上方相连接，所述出料口与尾部罐体的下方相焊接，所述尾部罐体下端嵌入安装于下缸体的上方，所述下缸体与储料缸的外侧相贴合，所述储料缸与楼梯的外侧相连接，所述楼梯与扶手为一体化结构，所述上支撑架与扶手为一体化结构，所述楼梯与上支撑架的左侧相焊接，所述支撑条与上支撑架的下方相连接，所述支撑条与底座的上方相焊接，所述初步净化装置嵌入安装于下罐体的上方并且为同一轴心，所述初步净化装置包括进料管、物料旋磨机、感应器、下净化条、加热环、长管净化器、出料管、底部支撑板、支撑杆、减压齿轮、外护壳、内贴齿条、内料口、罐体保护壳、电机，所述进料管与罐体保护壳的上方相嵌套，所述进料管与物料旋磨机的上方相连接，所述感应器位于物料旋磨机右侧，所述下净化条与内料口的上方相嵌套，所述加热环与内料口的外侧相连接，所述长管净化器与内料口的下方相嵌套，所述长管净化器与出料管的上方相连接，所述底部支撑板嵌入安装于出料管的下方，所述支撑杆与减压齿轮的右侧相连接，所述外护壳与内贴齿条的左侧相焊接，所述电机与物料旋磨机的左侧相嵌套，所述进料管与污水进料口的下方相连接。
进一步地，所述污水进料口与初步净化装置的上方相嵌套，所述一级连接管与初步净化装置的下方相连接。
进一步地，所述中部处理机构与一级连接管的下方相焊接，所述中部处理机构与上支撑架的外侧相贴合。
进一步地，所述中部处理机构与储料缸的上方相嵌套，所述二级连接管与中部处理机构的下方相焊接。
进一步地，所述下罐体为圆柱形结构。
进一步地，所述楼梯为铝合金制成。
进一步地，所述底座为特种合金制成，坚固耐用。
有益效果
本实用新型一种稀土制备中的废水处理装置，将污水通过污水进料口导入初步净化装置上的进料管导流入物料旋磨机由感应器对污水进行感应并对电机进行控制，然后将初步处理的污水导入加热环进行加热后导入到长管净化器进行净化，再由出料管将处理后的水质导入中部处理机构与尾部罐体进行处理，如果处理过程中发生振动由减压齿轮与内贴齿条和支撑杆进行减震，加强初步处理使污水副产品增加，并加强处理效率。
