申请日2018.04.22
公开(公告)日2018.09.14
IPC分类号C02F1/00; B01D29/03
摘要
本发明公开了一种生活废水处理储存装置，其结构包括储存综合装置、机体、前盖板、支撑脚、前把手、进料口、清洗出水头、观察窗，储存综合装置安装在机体内部，支撑脚依次连接成长方形结构排列于机体底部，前盖板安装在机体左半端前侧，前盖板左端前侧与前把手背部垂直连接，清洗出水头底部与机体右端顶部垂直连接，进料口与机体内部导通连接，观察窗侧面安装在机体右半端前侧，本发明一种生活废水处理储存装置，该装置能够对废水进行固液分离，这样能够降低工作人员的处理难度，同时设备内部储存的垃圾在重量达到设定值时，装置会将其自动推出，防止储存过多而溢出，这样能够提高使用的便捷性。
权利要求书

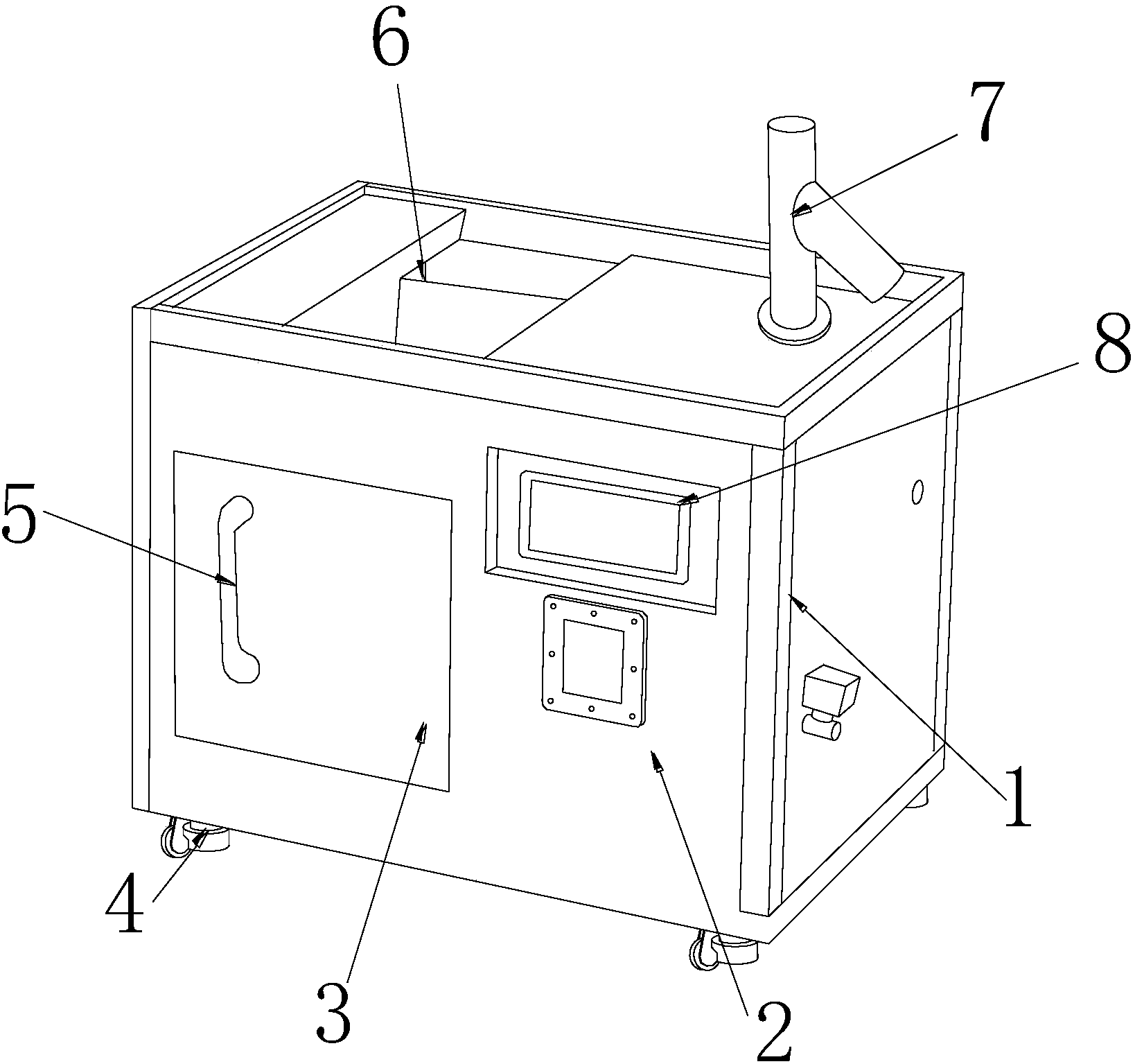

1.一种生活废水处理储存装置，其结构包括储存综合装置(1)、机体(2)、前盖板(3)、支撑脚(4)、前把手(5)、进料口(6)、清洗出水头(7)、观察窗(8)，其特征在于：
所述储存综合装置(1)安装在机体(2)内部，所述支撑脚(4)依次连接成长方形结构排列于机体(2)底部，所述前盖板(3)安装在机体(2)左半端前侧，所述前盖板(3)左端前侧与前把手(5)背部垂直连接，所述清洗出水头(7)底部与机体(2)右端顶部垂直连接，所述进料口(6)与机体(2)内部导通连接，所述观察窗(8)侧面安装在机体(2)右半端前侧;
所述储存综合装置(1)由运输装置(11)、驱动散热装置(12)、手动控制装置(13)、挤压装置(14)、重力连接装置(15)、辅助装置(16)、推力装置(17)组成;
所述运输装置(11)左端后侧面与驱动散热装置(12)右端前侧相啮合，所述挤压装置(14)右端顶侧与运输装置(11)中端前侧相啮合，所述推力装置(17)右端顶部与重力连接装置(15)中端底部垂直连接，所述推力装置(17)左端通过辅助装置(16)与重力连接装置(15)左端顶部进行传动连接，所述辅助装置(16)左端与重力连接装置(15)左端顶部右侧贴合连接，所述手动控制装置(13)设于驱动散热装置(12)左侧。
2.根据权利要求1所述的一种生活废水处理储存装置，其特征在于：所述运输装置(11)由齿轮杆(111)、齿轮盘(112)、传动带(113)、传动齿轮(114)、主动滚筒(115)、传输带(116)、背动滚筒(117)组成，所述齿轮杆(111)右端后侧面与齿轮盘(112)外圈前侧相啮合，所述传动带(113)两端分别连接到齿轮盘(112)与传动齿轮(114)前端侧面，所述传动齿轮(114)侧面与主动滚筒(115)前端侧面相啮合，所述主动滚筒(115)侧面通过传输带(116)与背动滚筒(117)侧面进行传动连接，所述主动滚筒(115)前端侧面与挤压装置(14)右端顶侧相啮合，所述齿轮杆(111)左端后侧面与驱动散热装置(12)右端前侧相啮。
3.根据权利要求2所述的一种生活废水处理储存装置，其特征在于：所述驱动散热装置(12)由电机(121)、传动齿轮盘(122)、传动杆(123)、第二传动带(124)、排气扇(125)、连接杆(126)组成，所述电机(121)底端后侧面与传动齿轮盘(122)外圈前侧相啮合，所述第二传动带(124)两端分别连接到传动杆(123)左端侧面与连接杆(126)右端侧面，所述传动杆(123)右端后侧面与传动齿轮盘(122)外圈前侧相啮合，所述连接杆(126)左端与排气扇(125)内部垂直连接。
4.根据权利要求1所述的一种生活废水处理储存装置，其特征在于：所述手动控制装置(13)由拉力齿轮(131)、手动架(132)、拉力绳(133)、定位轮(134)、定滑轮(135)、挡板(136)、导通室(137)组成，所述拉力齿轮(131)侧面与手动架(132)右端侧面相啮合，所述拉力绳(133)一端连接到拉力齿轮(131)前端侧面，另一端绕过定位轮(134)连接到定滑轮(135)内部，所述定滑轮(135)底部与挡板(136)顶部焊接，所述挡板(136)右侧与导通室(137)左侧贴合连接。
5.根据权利要求1或2所述的一种生活废水处理储存装置，其特征在于：所述挤压装置(14)由导向齿轮(141)、第三传动带(142)、第二导向齿轮(143)、右交叉架(144)、右挤压齿轮(145)、左交叉架(146)、左挤压齿轮(147)组成，所述导向齿轮(141)顶侧与主动滚筒(115)前端侧面相啮合，所述第三传动带(142)两端分别连接到导向齿轮(141)与第二导向齿轮(143)前端侧面，所述第二导向齿轮(143)侧面与右挤压齿轮(145)侧面相啮合，所述右交叉架(144)右端与右挤压齿轮(145)外圈前侧固定连接，所述左交叉架(146)左端与左挤压齿轮(147)外圈前侧固定连接，所述左挤压齿轮(147)侧面与右挤压齿轮(145)侧面相啮合，所述左交叉架(146)右侧上下两端与右交叉架(144)左侧上下两端固定连接。
6.根据权利要求1所述的一种生活废水处理储存装置，其特征在于：所述重力连接装置(15)由活动室(151)、弹簧(152)、平移推架(153)、转动架(154)、底架(155)、复位杆(156)、内外传动架(157)、浮力球(158)、蓄水管(159)、导管(1510)、可收缩腔(1511)、调节顶架(1512)、过滤板(1513)、储存框(1514)组成，所述过滤板(1513)两端与储存框(1514)内部垂直连接，所述储存框(1514)底部与调节顶架(1512)顶部贴合连接，所述可收缩腔(1511)安装在调节顶架(1512)内部，所述导管(1510)一端连接到可收缩腔(1511)内部，另一端与蓄水管(159)底端内部导通连接，所述蓄水管(159)内部设有浮力球(158)，所述内外传动架(157)底端与蓄水管(159)内部活动连接且内外传动架(157)底部与浮力球(158)顶部贴合连接，所述内外传动架(157)顶部通过转动架(154)与底架(155)顶部进行传动连接，所述平移推架(153)右端与转动架(154)顶端左侧贴合连接，所述平移推架(153)左端与活动室(151)内部活动连接，所述弹簧(152)右端与平移推架(153)底端左侧焊接，所述复位杆(156)顶端与底架(155)右端底部垂直连接，所述底架(155)左端底部与推力装置(17)右端顶部固定连接。
7.根据权利要求1所述的一种生活废水处理储存装置，其特征在于：所述辅助装置(16)由平行连接推杆(161)、滑轮(162)、第一竖板(163)、第二竖板(164)、磁铁(165)组成，所述平行连接推杆(161)左端侧面与储存框(1514)右侧贴合连接，所述平行连接推杆(161)右端与第一竖板(163)左端焊接，所述第一竖板(163)与第二竖板(164)底端都装有滑轮(162)，所述第一竖板(163)右端与第二竖板(164)左端固定连接，所述第二竖板(164)右端装有磁铁(165)。
8.根据权利要求1或6所述的一种生活废水处理储存装置，其特征在于：所述推力装置(17)由底部支撑架(171)、中间连接架(172)、电源(173)、下触头(174)、上触头(175)、导线(176)、电磁铁(177)组成，所述底部支撑架(171)顶部与中间连接架(172)底部焊接，所述电磁铁(177)底部通过导线(176)连接到电源(173)正极，所述电源(173)负极通过导线(176)与下触头(174)底部垂直连接，所述上触头(175)通过导线(176)与电磁铁(177)顶部固定连接，所述电磁铁(177)右端与中间连接架(172)顶端左侧固定连接，所述上触头(175)右端顶部与底架(155)左端底部垂直连接。
说明书
一种生活废水处理储存装置
技术领域
本发明是一种生活废水处理储存装置，属于生活废水处理储存装置领域。
背景技术
水资源短缺是一个世界性的问题，我国人均占有水资源很少，各大中城市缺水矛盾突出，生活废水指的是人们日常生活中排泄的洗涤水，随着经济高速发展，人们的在各个方面的用水量日益增多，废水其实只有很少一部分经过处理，大部分都是未经过处理直接排入了河流等污染环境，小城市更严重。
现有生活废水处理储存装置在对生活废水处理时，没有将废水进行固液分离，这样会增加垃圾处理人员对垃圾处理的难度，同时也不利于储存。
发明内容
针对现有技术存在的不足，本发明目的是提供一种生活废水处理储存装置，以解决现有技术不完善，现有生活废水处理储存装置在对生活废水处理时，没有将废水进行固液分离，这样会增加垃圾处理人员对垃圾处理的难度，同时也不利于储存。
为了实现上述目的，本发明是通过如下的技术方案来实现：一种生活废水处理储存装置，其结构包括储存综合装置、机体、前盖板、支撑脚、前把手、进料口、清洗出水头、观察窗，所述储存综合装置安装在机体内部，所述支撑脚依次连接成长方形结构排列于机体底部，所述前盖板安装在机体左半端前侧，所述前盖板左端前侧与前把手背部垂直连接，所述清洗出水头底部与机体右端顶部垂直连接，所述进料口与机体内部导通连接，所述观察窗侧面安装在机体右半端前侧;所述储存综合装置由运输装置、驱动散热装置、手动控制装置、挤压装置、重力连接装置、辅助装置、推力装置组成;所述运输装置左端后侧面与驱动散热装置右端前侧相啮合，所述挤压装置右端顶侧与运输装置中端前侧相啮合，所述推力装置右端顶部与重力连接装置中端底部垂直连接，所述推力装置左端通过辅助装置与重力连接装置左端顶部进行传动连接，所述辅助装置左端与重力连接装置左端顶部右侧贴合连接，所述手动控制装置设于驱动散热装置左侧。
进一步地，所述运输装置由齿轮杆、齿轮盘、传动带、传动齿轮、主动滚筒、传输带、背动滚筒组成，所述齿轮杆右端后侧面与齿轮盘外圈前侧相啮合，所述传动带两端分别连接到齿轮盘与传动齿轮前端侧面，所述传动齿轮侧面与主动滚筒前端侧面相啮合，所述主动滚筒侧面通过传输带与背动滚筒侧面进行传动连接，所述主动滚筒前端侧面与挤压装置右端顶侧相啮合，所述齿轮杆左端后侧面与驱动散热装置右端前侧相啮。
进一步地，所述驱动散热装置由电机、传动齿轮盘、传动杆、第二传动带、排气扇、连接杆组成，所述电机底端后侧面与传动齿轮盘外圈前侧相啮合，所述第二传动带两端分别连接到传动杆左端侧面与连接杆右端侧面，所述传动杆右端后侧面与传动齿轮盘外圈前侧相啮合，所述连接杆左端与排气扇内部垂直连接。
进一步地，所述手动控制装置由拉力齿轮、手动架、拉力绳、定位轮、定滑轮、挡板、导通室组成，所述拉力齿轮侧面与手动架右端侧面相啮合，所述拉力绳一端连接到拉力齿轮前端侧面，另一端绕过定位轮连接到定滑轮内部，所述定滑轮底部与挡板顶部焊接，所述挡板右侧与导通室左侧贴合连接。
进一步地，所述挤压装置由导向齿轮、第三传动带、第二导向齿轮、右交叉架、右挤压齿轮、左交叉架、左挤压齿轮组成，所述导向齿轮顶侧与主动滚筒前端侧面相啮合，所述第三传动带两端分别连接到导向齿轮与第二导向齿轮前端侧面，所述第二导向齿轮侧面与右挤压齿轮侧面相啮合，所述右交叉架右端与右挤压齿轮外圈前侧固定连接，所述左交叉架左端与左挤压齿轮外圈前侧固定连接，所述左挤压齿轮侧面与右挤压齿轮侧面相啮合，所述左交叉架右侧上下两端与右交叉架左侧上下两端固定连接。
进一步地，所述重力连接装置由活动室、弹簧、平移推架、转动架、底架、复位杆、内外传动架、浮力球、蓄水管、导管、可收缩腔、调节顶架、过滤板、储存框组成，所述过滤板两端与储存框内部垂直连接，所述储存框底部与调节顶架顶部贴合连接，所述可收缩腔安装在调节顶架内部，所述导管一端连接到可收缩腔内部，另一端与蓄水管底端内部导通连接，所述蓄水管内部设有浮力球，所述内外传动架底端与蓄水管内部活动连接且内外传动架底部与浮力球顶部贴合连接，所述内外传动架顶部通过转动架与底架顶部进行传动连接，所述平移推架右端与转动架顶端左侧贴合连接，所述平移推架左端与活动室内部活动连接，所述弹簧右端与平移推架底端左侧焊接，所述复位杆顶端与底架右端底部垂直连接，所述底架左端底部与推力装置右端顶部固定连接。
进一步地，所述辅助装置由平行连接推杆、滑轮、第一竖板、第二竖板、磁铁组成，所述平行连接推杆左端侧面与储存框右侧贴合连接，所述平行连接推杆右端与第一竖板左端焊接，所述第一竖板与第二竖板底端都装有滑轮，所述第一竖板右端与第二竖板左端固定连接，所述第二竖板右端装有磁铁。
进一步地，所述推力装置由底部支撑架、中间连接架、电源、下触头、上触头、导线、电磁铁组成，所述底部支撑架顶部与中间连接架底部焊接，所述电磁铁底部通过导线连接到电源正极，所述电源负极通过导线与下触头底部垂直连接，所述上触头通过导线与电磁铁顶部固定连接，所述电磁铁右端与中间连接架顶端左侧固定连接，所述上触头右端顶部与底架左端底部垂直连接。
进一步地，所述磁铁具有同极相斥的现象。
进一步地，所述电磁铁在通电的情况下能够增加自身的磁性。
有益效果
本发明一种生活废水处理储存装置，我们需要通过电机产生驱动转矩带动传动齿轮盘进行转动，传动齿轮盘能够带动齿轮杆与传动杆转动，传动杆通过第二传动带带动排气扇、连接杆转动，这样能够增加设备内部的散热速度，齿轮杆通过齿轮盘、传动带、传动齿轮之间的传动带动主动滚筒转动，主动滚筒与背动滚筒支撑传输带的运动，这样能够对垃圾进行运输，主动滚筒能够通过导向齿轮、第三传动带、第二导向齿轮之间的传动带动右挤压齿轮转动，右挤压齿轮、左挤压齿轮在右交叉架与左交叉架之间的拉力情况下增加转动的拉力，这样能够对从右挤压齿轮、左挤压齿轮中间进入的垃圾进行压缩，这样能够将固体中的液体排出，过滤板能够将固体液体分开放置，当储存框的重量值达到设定值时，调节顶架能够对可收缩腔进行收缩，可收缩腔内部的水能够通过浮力球将内外传动架往上顶，内外传动架同时将转动架上端顶起，转动架下端往下压，下触头、上触头就会连接在一起，电磁铁在接通电源时，磁性会增加多倍，同时磁铁具有同极相斥的现象，电磁铁就能够将磁铁往左推，平行连接推杆、第一竖板、第二竖板能够将储存框推到出口处，这样能够提高使用的便捷性。
本发明一种生活废水处理储存装置，该装置能够对废水进行固液分离，这样能够降低工作人员的处理难度，同时设备内部储存的垃圾在重量达到设定值时，装置会将其自动推出，防止储存过多而溢出，这样能够提高使用的便捷性。
