申请日2018.04.22
公开(公告)日2018.08.31
IPC分类号B01D21/06; B01D21/24; B01D21/30; B01D21/32; C02F1/52
摘要
一种污水处理利用沉淀池结构，它涉及污水处理技术领域;它包含沉淀池体、进水口、排水口、传动轴、电机、钢架、刮板、池底、排泥管、排泥泵、污泥浓度计、控制器、排泥口;所述的沉淀池体的侧壁设置有进水口和排水口，沉淀池体内设置有传动轴，电机与传动轴驱动连接，传动轴上固定有钢架，钢架的下端固定有刮板;所述的池底连接有排泥管，排泥管与排泥泵连接，排泥泵与污泥浓度计通过管路连接，污泥浓度计与排泥口连接，排泥泵与控制器电路连接。本发明所述的一种污水处理利用沉淀池结构，能根据泥量的变化自动调整排泥时间，既不降低排泥浓度，又能排泥彻底，既节约了电耗，又减轻了后续处理的压力，能够明显提高初沉池的运行效率。
权利要求书
1.一种污水处理利用沉淀池结构，其特征在于：它包含沉淀池体、进水口、排水口、传动轴、电机、钢架、刮板、池底、排泥管、排泥泵、污泥浓度计、控制器、排泥口;所述的沉淀池体的侧壁设置有进水口和排水口，沉淀池体内设置有传动轴，电机与传动轴驱动连接，传动轴上固定有钢架，钢架的下端固定有刮板;所述的池底连接有排泥管，排泥管与排泥泵连接，排泥泵与污泥浓度计通过管路连接，污泥浓度计与排泥口连接，排泥泵与控制器电路连接。
2.根据权利要求1所述的一种污水处理利用沉淀池结构，其特征在于：所述的沉淀池体的内壁设置有浮渣槽。
3.根据权利要求1所述的一种污水处理利用沉淀池结构，其特征在于：所述的沉淀池体的外侧下端设置有工作桥。
4.根据权利要求1所述的一种污水处理利用沉淀池结构，其特征在于：所述的池底为锥状结构。
5.根据权利要求1所述的一种污水处理利用沉淀池结构，其特征在于：所述的钢架与传动轴焊接呈人字状结构。
说明书
一种污水处理利用沉淀池结构
技术领域
本发明涉及污水处理技术领域，具体涉及一种污水处理利用沉淀池结构。
背景技术
城市污水处理厂的沉淀池的作用主要是去除SS中的可沉固体物质，去除效率可达90%以上。初沉池就其流态及结构形式可分为平流沉淀池、竖流沉淀池和輻流沉淀池。一般情况下，刮泥机将泥刮入泥斗，再用污泥泵从泥斗中排泥。
排泥是沉淀池运行中最重要也是最难控制的一个操作，有连续排泥和间歇排泥两种操作方式。平流式初沉池采用行车式刮泥机时，只能采用间歇排泥方式，因为在一个刮泥周期内只有当污泥被刮至泥斗以后，才能排泥，否则排出的将是污水。此时排泥周期与刮泥周期必须一致，刮泥与排泥协同操作。每次排泥时间持续多长，取决于污泥量、排泥泵的容量和浓缩池要求的进泥浓度。
既把污泥干净彻底地排走，又要得到较高的含固量，操作起来是非常困难的。
小污水处理厂一般采用人工控制泥泵的开停，只能靠经验操作，准确性很差。大污水厂一般采用自动控制方式，常用时间程序控制，即定时排泥，定时停泵，但这种方式也不能适应泥量的变化，可能使排泥浓度过低或排泥不彻底。
发明内容
本发明的目的在于针对现有技术的缺陷和不足，提供一种结构简单、设计合理、使用方便的污水处理利用沉淀池结构。

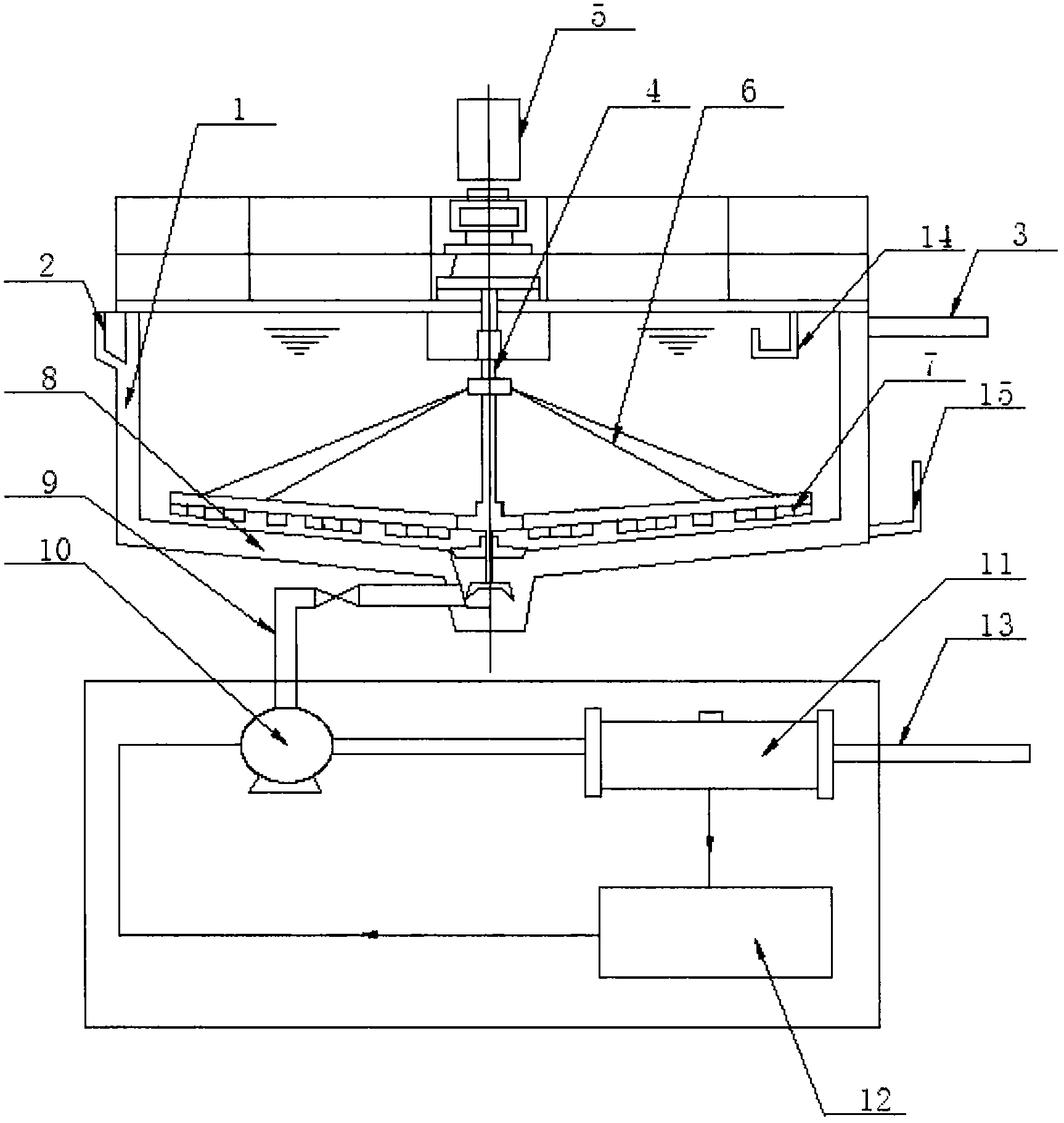

为实现上述目的，本发明采用的技术方案是：它包含沉淀池体、进水口、排水口、传动轴、电机、钢架、刮板、池底、排泥管、排泥泵、污泥浓度计、控制器、排泥口;所述的沉淀池体的侧壁设置有进水口和排水口，沉淀池体内设置有传动轴，电机与传动轴驱动连接，传动轴上固定有钢架，钢架的下端固定有刮板;所述的池底连接有排泥管，排泥管与排泥泵连接，排泥泵与污泥浓度计通过管路连接，污泥浓度计与排泥口连接，排泥泵与控制器电路连接。
作为优选，所述的沉淀池体的内壁设置有浮渣槽。
作为优选，所述的沉淀池体的外侧下端设置有工作桥。
作为优选，所述的池底为锥状结构。
作为优选，所述的钢架与传动轴焊接呈人字状结构。
本发明操作时，在沉淀池内或排泥管道上安装污泥浓度计在线监测污泥浓度的变化，由控制器根据污泥浓度的变化控制排泥泵的开或停;根据经验设定时间定时启动排泥，停泵由装在排泥管道上的污泥浓度计控制，启动排泥后，排泥管道内的污泥浓度会逐渐变小，当污泥浓度降至设定值时，排泥泵自动停止。
采用上述结构后，本发明产生的有益效果为：本发明所述的一种污水处理利用沉淀池结构，能根据泥量的变化自动调整排泥时间，既不降低排泥浓度，又能排泥彻底，既节约了电耗，又减轻了后续处理的压力，能够明显提高初沉池的运行效率，本发明具有结构简单、设置合理、制作成本低等优点。
