申请日2018.02.05
公开(公告)日2018.09.28
IPC分类号C02F9/02
摘要

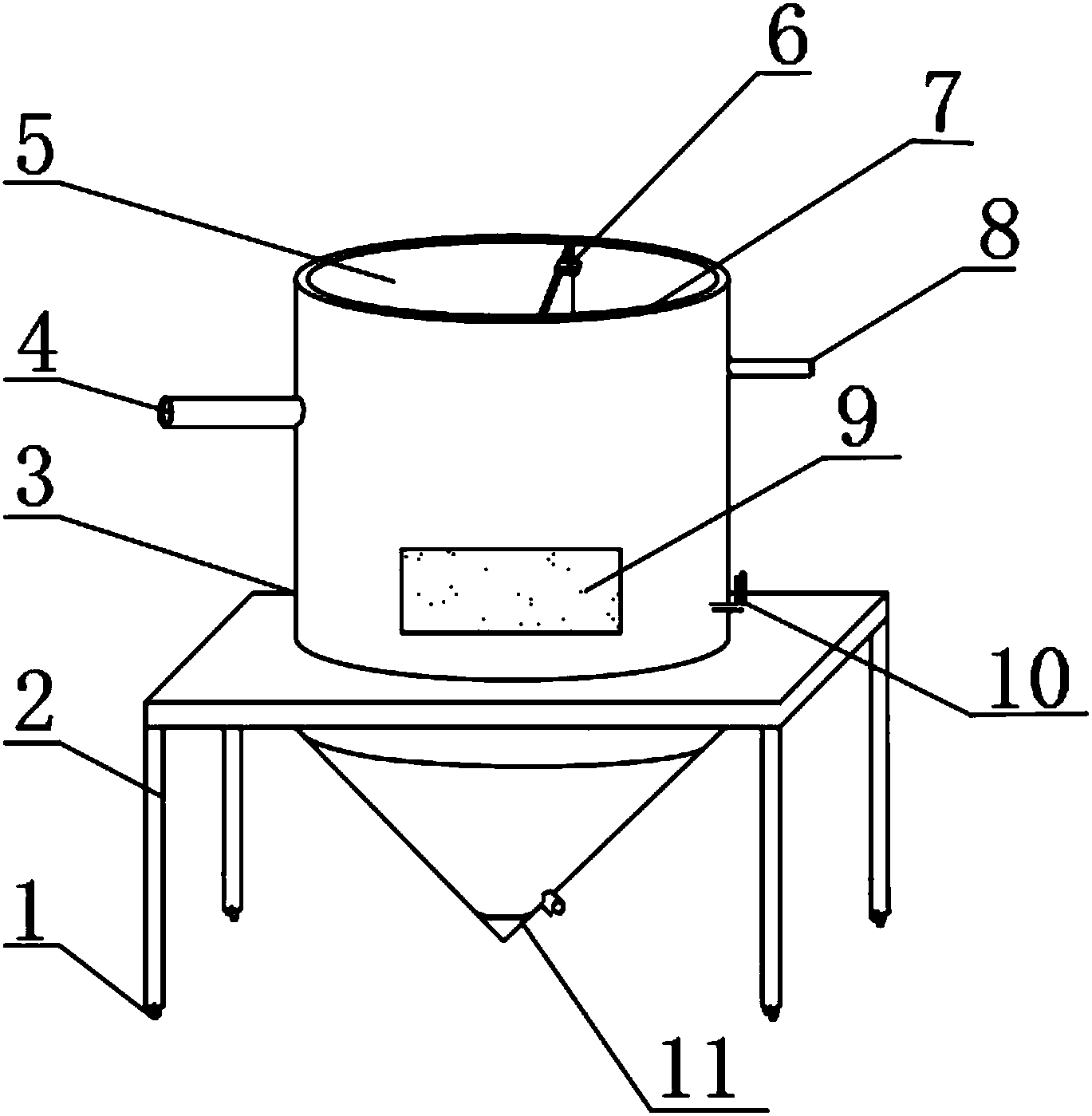

本实用新型提供一种医疗污水处理箱。所述医疗污水处理箱包括滑轮、支架、筒体、进水口、沉淀室、固定块、吸附室、出水口、观察窗、把手、连接块、过滤网、顶盖、活性炭层、隔板、塞子、连接杆和弹簧。本实用新型提供医疗污水处理箱，所述进水口的底端设有所述过滤网，对污水进行首次过滤，且所述过滤网与所述沉淀室滑动连接，方便清理;所述沉淀室底端为锥形结构，且底端螺纹连接所述连接块，方便清理沉淀物;所述吸附室与所述沉淀室用所述隔板隔开，所述隔板铰接所述塞子，当污水沉淀后，转动所述把手，打开所述塞子，让污水进入所述吸附室，使沉淀物留在所述沉淀室的底部，且所述吸附室上设有所述活性炭层，进一步净化污水，保护了环境。
权利要求书
1.一种医疗污水处理箱，其特征在于，包括：支架、筒体、沉淀室、过滤网、连接块、吸附室、活性炭层、塞子、连接杆和滑轮，所述筒体安装于所述支架的顶端，且所述筒体的侧壁设有观察窗;所述沉淀室设于所述筒体的内部，且所述沉淀室的外侧壁设有进水口;所述过滤网安装于所述沉淀室的内部，且所述过滤网的侧壁安装固定块;所述连接块螺纹连接所述筒体;所述吸附室设于所述筒体的内部，且所述吸附室与所述沉淀室之间用隔板隔开;所述活性炭层设于所述吸附室的内部;所述塞子与所述隔板铰接;所述连接杆与所述塞子连接，弹簧贯穿所述连接杆，且所述连接杆的一端连接把手;所述滑轮设在所述支架的底端。
2.根据权利要求1所述的医疗污水处理箱，其特征在于，所述筒体的顶端连接顶盖。
3.根据权利要求1所述的医疗污水处理箱，其特征在于，所述吸附室的侧壁上连通出水口，且所述出水口位于所述活性炭层的上方。
4.根据权利要求1所述的医疗污水处理箱，其特征在于，所述隔板的底端设有通孔，且所述塞子塞住通孔。
5.根据权利要求1所述的医疗污水处理箱，其特征在于，所述固定块为“L”形结构，且所述固定块卡合所述隔板。
6.根据权利要求1所述的医疗污水处理箱，其特征在于，所述隔板与所述过滤网滑动连接。
7.根据权利要求1所述的医疗污水处理箱，其特征在于，所述支架的底端安装四个所述滑轮。
8.根据权利要求1所述的医疗污水处理箱，其特征在于，所述把手位于所述筒体的外侧壁上。
9.根据权利要求1所述的医疗污水处理箱，其特征在于，所述弹簧的一端固定座所述隔板的底端。
10.根据权利要求1所述的医疗污水处理箱，其特征在于，所述把手与所述筒体转动连接;所述把手的转动角度为0°至90°，且把手的转动方向为逆时针转动。
说明书
一种医疗污水处理箱
技术领域
本实用新型涉及医疗技术领域，尤其涉及一种医疗污水处理箱。
背景技术
污水处理是为使污水达到排水某一水体或再次使用的水质要求，并对其进行净化的过程。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
但是目前市场中的医疗污水处理箱有一定的不足，进行污水处理时，要对污水进行沉淀，使污水中的固体污染物落入沉淀池的底端，但是沉淀池中的沉淀物不易清理，且有时把已经沉淀好的水排出时，大量的沉淀物会随水流走，影响沉淀效果;污水进行处理时，有些污染物质处理比干净，导致污染物质随水排进河流中，污染环境，不利于环保，影响人们的日常生活。
因此，有必要提供一种新的医疗污水处理箱解决上述技术问题。
实用新型内容
本实用新型解决的技术问题是提供一种清理简单与去污能力强的医疗污水处理箱。
为解决上述技术问题，本实用新型提供医疗污水处理箱包括：支架、筒体、沉淀室、过滤网、连接块、吸附室、活性炭层、塞子、连接杆和滑轮;所述筒体安装于所述支架的顶端，且所述筒体的侧壁设有观察窗;所述沉淀室设于所述筒体的内部，且所述沉淀室的外侧壁设有进水口;所述过滤网安装于所述沉淀室的内部，且所述过滤网的侧壁安装固定块;所述连接块螺纹连接所述筒体;所述吸附室设于所述筒体的内部，且所述吸附室与所述沉淀室之间用隔板隔开;所述活性炭层设于所述吸附室的内部;所述塞子与所述隔板铰接;所述连接杆与所述塞子连接，弹簧贯穿所述连接杆，且所述连接杆的一端连接把手;所述滑轮设在所述支架的底端。
优选的，所述筒体的顶端连接顶盖。
优选的，所述吸附室的侧壁上连通出水口，且所述出水口位于所述活性炭层的上方。
优选的，所述隔板的底端设有通孔，且所述塞子塞住通孔。
优选的，所述固定块为“L”形结构，且所述固定块卡合所述隔板。
优选的，所述隔板与所述过滤网滑动连接。
优选的，所述支架的底端安装四个所述滑轮。
优选的，所述把手位于所述筒体的外侧壁上。
优选的，所述弹簧的一端固定座所述隔板的底端。
优选的，，所述把手与所述筒体转动连接。
优选的，所述把手的转动角度为0°至90°，且把手的转动方向为逆时针转动优选的，所述外壳的侧壁上设有等距分布的所述第一通孔。
与相关技术相比较，本实用新型提供的医疗污水处理箱具有如下有益效果：
本实用新型提供医疗污水处理箱，所述进水口的底端设有所述过滤网，对污水进行首次过滤，且所述过滤网与所述沉淀室滑动连接，方便清理;所述沉淀室底端为锥形结构，且底端螺纹连接所述连接块，方便清理沉淀物;所述吸附室与所述沉淀室用所述隔板隔开，所述隔板铰接所述塞子，当污水沉淀后，转动所述把手，打开所述塞子，让污水进入所述吸附室，使沉淀物留在所述沉淀室的底部，且所述吸附室上设有所述活性炭层，进一步净化污水，保护了环境。
