申请日2018.02.05
公开(公告)日2018.09.28
IPC分类号C02F1/00
摘要
本实用新型公开一种双体式智能河水处理装置，属于水体净化处理设备技术领域，包括无人船船体，所述无人船船体具有两个，还包括安装在两船体间的河水处理器;所述河水处理器包括储药箱、控制器、喷淋器、高压水泵;所述喷淋器的顶部设有调节阀，喷淋器通过调节阀与储药箱连通，喷淋器内设有叶片螺杆，叶片螺杆上设有喷洒片和搅拌叶片;所述无人船船体上设有蓄电池和发电机，发电机与蓄电池相连并为蓄电池供电，控制器、高压水泵、喷淋器分别与蓄电池电连接。本实用新型有效减少机构整体布局体积，设备安装紧凑，通过采用喷淋器的设计，进一步提高药粉的喷洒以及与水的混合溶解效果，提高水面药液喷洒的均匀性。
权利要求书

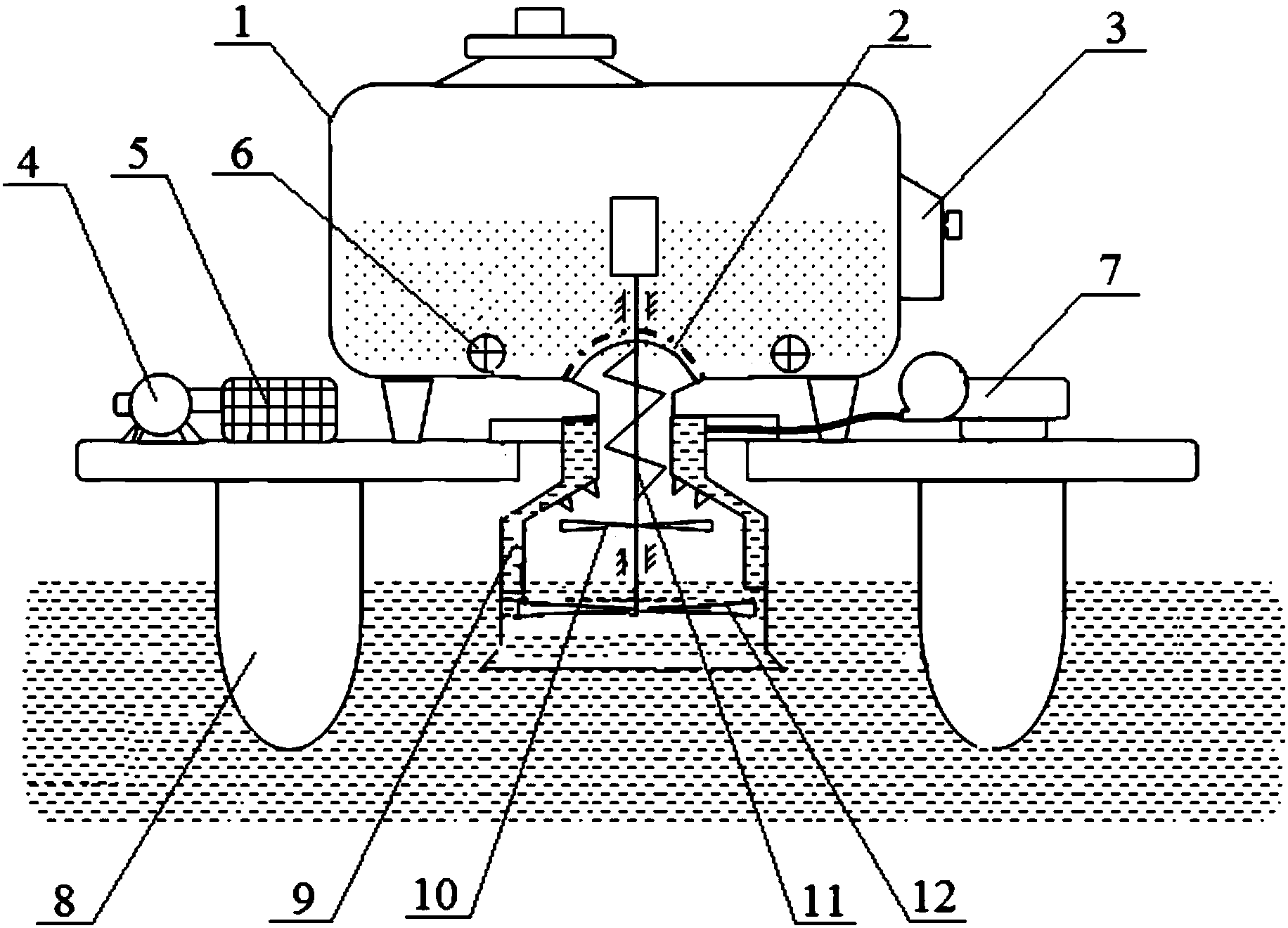

1.一种双体式智能河水处理装置，包括无人船船体(8)，所述无人船船体(8)具有两个，其特征在于，还包括安装在两船体间的河水处理器;
所述河水处理器包括储药箱(1)、安装在储药箱(1)上的控制器(3)、设置在储药箱(1)底部且与储药箱(1)连通的喷淋器(9)、及与喷淋器(9)连接的高压水泵(7);
所述喷淋器(9)的顶部设有调节阀(2)，喷淋器(9)通过调节阀(2)与储药箱(1)连通，所述喷淋器(9)内设有叶片螺杆(11)，所述叶片螺杆(11)上设有喷洒片(10)和搅拌叶片(12);
所述无人船船体(8)上设有蓄电池(5)和发电机(4)，所述发电机(4)与蓄电池(5)相连并为蓄电池(5)供电，所述控制器(3)、高压水泵(7)、喷淋器(9)分别与蓄电池(5)电连接。
2.根据权利要求1所述的一种双体式智能河水处理装置，其特征在于，所述无人船船体(8)上设有导航设备、通讯设备、红外成像设备和巡航处理设备。
3.根据权利要求1所述的一种双体式智能河水处理装置，其特征在于，所述无人船船体(8)的长×宽为4m×1.8m，两无人船船体(8)间通过连接板固定，所述连接板上开有用于安装河水处理器的圆孔，所述圆孔的直径为500mm。
4.根据权利要求1或3所述的一种双体式智能河水处理装置，其特征在于，所述河水处理器的长×宽为0.9m×0.8m;河水处理器的重量不大于200kg。
5.根据权利要求1所述的一种双体式智能河水处理装置，其特征在于，所述储药箱(1)上设有药量传感器(6)，所述药量传感器(6)与控制器(3)连接。
6.根据权利要求1所述的一种双体式智能河水处理装置，其特征在于，所述喷淋器(9)的底部与水面接触，所述叶片螺杆(11)上的搅拌叶片(12)浸入水中。
说明书
一种双体式智能河水处理装置
技术领域
本实用新型涉及一种双体式智能河水处理装置，属于水体净化处理设备技术领域。
背景技术
近年来，随着无人机技术的逐渐成熟，无人船的开发作为一种新型水上检测、评估平台，具有十分广泛的应用前景。区别于无人机，无人船主要工作环境在江河湖泊的水域上，存在载荷小、效率低等问题，因此，无人船在涉及大功率作业应用领域的开发，如打捞、渔业等受到一定限制。
近年来，中小河流、湖泊污染事故不断发生，人类赖以生存的内陆水域生态系统也在逐年退化，新型河水处理的开发应用迫在眉睫。由于江河湖水季节性变化大、浊度大，且通常处于流动状态，常规的投放药剂、微生物制剂等处理方式无法切实有效的改善水质。大面积曝气虽然可以有效改善水质，但曝气设施的存在也将严重水下生态系统。
目前市场上的河水处理器大多结构复杂，体型庞大，仅能够对污水做简单处理，存在清除效果不佳等问题，而且这类处理器需要敷设专门的固定支架系统，需要消耗人力、需要配备水泵及储药箱，成本高，操作复杂。此外，常规的河水净化船虽能克服河水流动得不到根治等问题，但处理器设备工艺复杂，质量和体积也较大，容易腐蚀，使得废水处理效果降低，维修也不方便。
基于以上无人船的使用环境、智能控制，及传统河水处理器耗时、耗费大量人力物力，且不能实时监测以及根据污染情况随时移动需要，因此，急需一种能移动、灵活控制且不受天气影响实现全天候自动的净化河水装置。
发明内容
针对上述现有技术存在的问题，本实用新型提供一种双体式智能河水处理装置，使用方便，节省人力，净化河水效率高。
为了实现上述目的，本实用新型采用的一种双体式智能河水处理装置，包括无人船船体，所述无人船船体具有两个，还包括安装在两船体间的河水处理器;
所述河水处理器包括储药箱、安装在储药箱上的控制器、设置在储药箱底部且与储药箱连通的喷淋器、及与喷淋器连接的高压水泵;
所述喷淋器的顶部设有调节阀，喷淋器通过调节阀与储药箱连通，所述喷淋器内设有叶片螺杆，所述叶片螺杆上设有喷洒片和搅拌叶片;
所述无人船船体上设有蓄电池和发电机，所述发电机与蓄电池相连并为蓄电池供电，所述控制器、高压水泵、喷淋器分别与蓄电池电连接。
作为改进，所述无人船船体上设有导航设备、通讯设备、红外成像设备和巡航处理设备。
作为改进，所述无人船船体的长×宽为4m×1.8m，两无人船船体间通过连接板固定，所述连接板上开有用于安装河水处理器的圆孔，所述圆孔的直径为500mm。
作为改进，所述河水处理器的长×宽为0.9m×0.8m;河水处理器的重量不大于200kg。
作为改进，所述储药箱上设有药量传感器，所述药量传感器与控制器连接。
作为改进，所述喷淋器的底部与水面接触，所述叶片螺杆上的搅拌叶片浸入水中。
与现有技术相比，本实用新型采用双体无人船承载固定河水处理器，装置整体可以根据河水污染情况，移动式治理，不必单独设固定设备，节约成本;河水处理器可连续工作，实时监测投药的工作状态;储药箱可拆卸，系统控制简单，工作可靠，易于维护。本实用新型有效减少机构整体布局体积，设备安装紧凑，通过采用喷淋器的设计，进一步提高药粉的喷洒以及与水的混合溶解效果，提高水面药液喷洒的均匀性。
