申请日2018.02.05
公开(公告)日2018.09.28
IPC分类号C02F9/04; C02F11/12
摘要
本实用新型公开了一种生产甲苯二异氰酸酯的废水及污泥处理装置，包括初过滤池、初沉淀池、鼓风机、烘干室、控制柜，所述初过滤池内设置粗格栅，所述初过滤池内靠近所述粗格栅处设置细格栅，所述初过滤池外侧上方设置吸力泵，所述初过滤池远离所述粗格栅一侧设置所述初沉淀池，所述初沉淀池上方设置酸化剂箱，所述初沉淀池一侧远离所述初过滤池处设置氧化池，所述氧化池上方设置助氧化剂箱，所述氧化池一侧远离所述初沉淀池处设置所述鼓风机，所述氧化池前方一侧设置二次沉淀池，所述二次沉淀池上方设置抽水泵。有益效果在于：本实用新型提高了生产甲苯二异氰酸酯的废水及污泥处理效率，降低了对环境资源的污染，提高了资源的利用率。
权利要求书
1.一种生产甲苯二异氰酸酯的废水及污泥处理装置，其特征在于：包括初过滤池、初沉淀池、鼓风机、烘干室、控制柜，所述初过滤池内设置粗格栅，所述初过滤池内靠近所述粗格栅处设置细格栅，所述初过滤池外侧上方设置吸力泵，所述初过滤池远离所述粗格栅一侧设置所述初沉淀池，所述初沉淀池上方设置酸化剂箱，所述初沉淀池一侧远离所述初过滤池处设置氧化池，所述氧化池上方设置助氧化剂箱，所述氧化池一侧远离所述初沉淀池处设置所述鼓风机，所述氧化池前方一侧设置二次沉淀池，所述二次沉淀池上方设置抽水泵，所述二次沉淀池上方靠近所述抽水泵处设置回流管，所述二次沉淀池一侧靠近所述回流管处设置污泥池，所述污泥池内设置过滤网，所述污泥池一侧远离所述二次沉淀池处设置所述烘干室，所述烘干室上方设置污泥泵，所述烘干室一侧远离所述污泥池处设置所述控制柜。
2.根据权利要求1所述的一种生产甲苯二异氰酸酯的废水及污泥处理装置，其特征在于：所述粗格栅通过螺栓与所述初过滤池连接，所述细格栅通过螺栓与所述初过滤池连接。
3.根据权利要求1所述的一种生产甲苯二异氰酸酯的废水及污泥处理装置，其特征在于：所述初过滤池通过管道与所述初沉淀池连接，所述酸化剂箱通过螺栓与所述初沉淀池连接。
4.根据权利要求1所述的一种生产甲苯二异氰酸酯的废水及污泥处理装置，其特征在于：所述初沉淀池通过管道与所述氧化池连接，所述鼓风机通过螺栓与所述氧化池连接。
5.根据权利要求1所述的一种生产甲苯二异氰酸酯的废水及污泥处理装置，其特征在于：所述助氧化剂箱通过螺栓与所述氧化池连接，所述助氧化剂箱通过管道与所述二次沉淀池连接，所述抽水泵通过螺栓与所述二次沉淀池连接。
6.根据权利要求1所述的一种生产甲苯二异氰酸酯的废水及污泥处理装置，其特征在于：所述二次沉淀池通过管道与所述污泥池连接，所述过滤网通过螺栓与所述污泥池连接。
7.根据权利要求1所述的一种生产甲苯二异氰酸酯的废水及污泥处理装置，其特征在于：所述污泥池通过管道与所述烘干室连接，所述污泥泵通过螺栓与所述烘干室连接。
说明书
一种生产甲苯二异氰酸酯的废水及污泥处理装置
技术领域
本实用新型涉及甲苯二异氰酸酯生产设备技术领域，具体涉及一种生产甲苯二异氰酸酯的废水及污泥处理装置。
背景技术
甲苯二异氰酸酯主要作为聚氨酯树脂的生产原料，用于生产聚氯酯泡抹塑料、涂料、橡胶、粘合剂、密封剂等，也可用作橡胶硫化剂、蛋白质交联剂等，包括泡沫塑料、聚氨酯涂料、聚氨酯橡胶、聚酰亚胺纤维和胶粘剂等也有一些应用，在甲苯二异氰酸酯生产过程中会产生废水，如对废水不经处理排放，不仅污染环境，同时也是资源浪费。
实用新型内容
本实用新型的目的就在于为了解决上述问题而提供一种生产甲苯二异氰酸酯的废水及污泥处理装置。
本实用新型通过以下技术方案来实现上述目的：

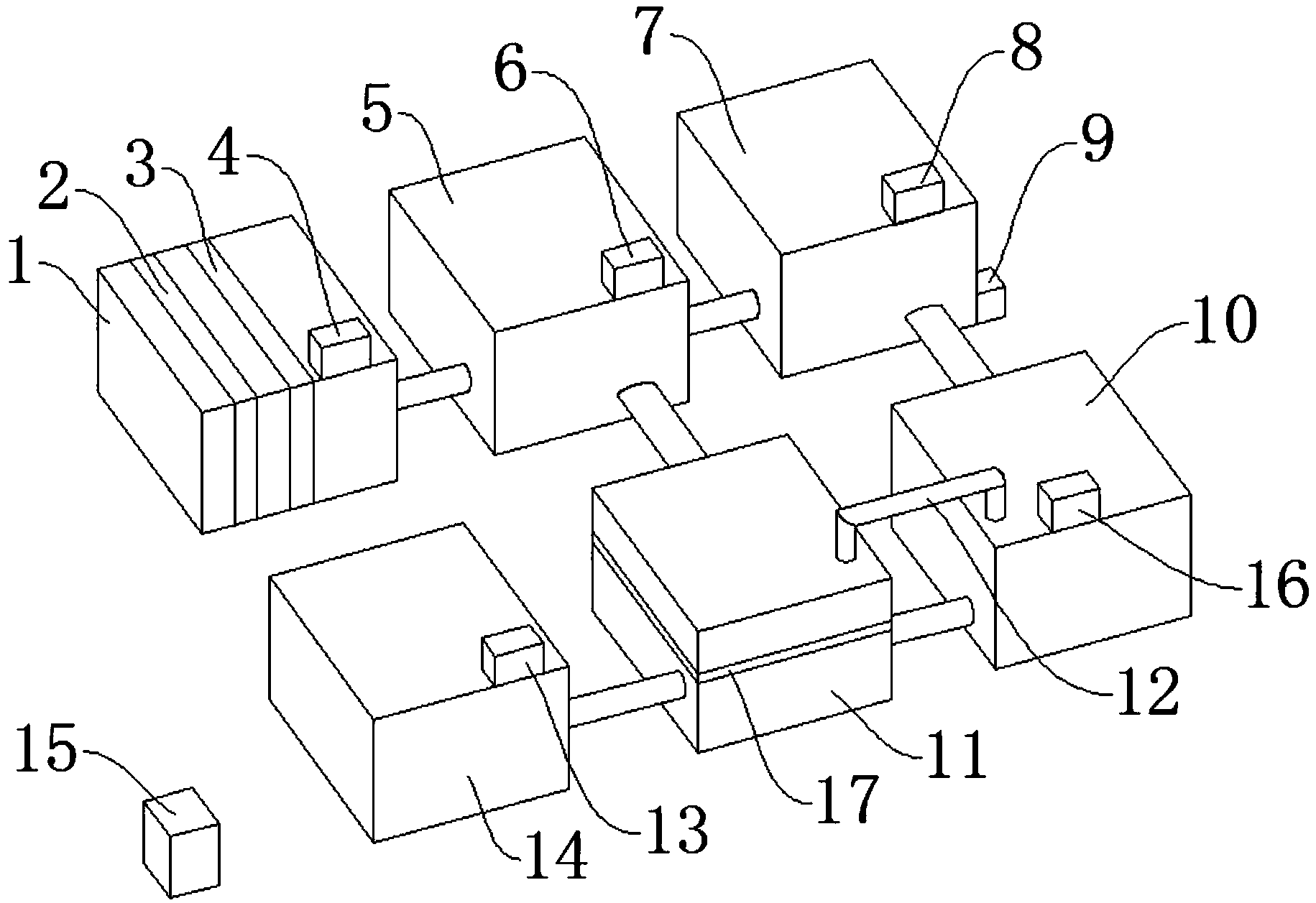

一种生产甲苯二异氰酸酯的废水及污泥处理装置，包括初过滤池、初沉淀池、鼓风机、烘干室、控制柜，所述初过滤池内设置粗格栅，所述初过滤池内靠近所述粗格栅处设置细格栅，所述初过滤池外侧上方设置吸力泵，所述初过滤池远离所述粗格栅一侧设置所述初沉淀池，所述初沉淀池上方设置酸化剂箱，所述初沉淀池一侧远离所述初过滤池处设置氧化池，所述氧化池上方设置助氧化剂箱，所述氧化池一侧远离所述初沉淀池处设置所述鼓风机，所述氧化池前方一侧设置二次沉淀池，所述二次沉淀池上方设置抽水泵，所述二次沉淀池上方靠近所述抽水泵处设置回流管，所述二次沉淀池一侧靠近所述回流管处设置污泥池，所述污泥池内设置过滤网，所述污泥池一侧远离所述二次沉淀池处设置所述烘干室，所述烘干室上方设置污泥泵，所述烘干室一侧远离所述污泥池处设置所述控制柜。
上述结构中，所述初过滤池对废水进行初步过滤，所述吸力泵将废水送入所述初沉淀池，所述酸化剂箱为所述初沉淀池加入酸化剂与废水进行中和沉淀，所述鼓风机为所述氧化池提供风力，使所述氧化池内废水充分氧化，所述二次沉淀池使氧化后的废水再次沉淀，所述初沉淀池、所述二次沉淀池污泥进入所述污泥池内被所述污泥泵送入所述烘干室内烘干。
为了进一步提高处理装置的质量，所述粗格栅通过螺栓与所述初过滤池连接，所述细格栅通过螺栓与所述初过滤池连接。
为了进一步提高处理装置的质量，所述初过滤池通过管道与所述初沉淀池连接，所述酸化剂箱通过螺栓与所述初沉淀池连接。
为了进一步提高处理装置的质量，所述初沉淀池通过管道与所述氧化池连接，所述鼓风机通过螺栓与所述氧化池连接。
为了进一步提高处理装置的质量，所述助氧化剂箱通过螺栓与所述氧化池连接，所述助氧化剂箱通过管道与所述二次沉淀池连接，所述抽水泵通过螺栓与所述二次沉淀池连接。
为了进一步提高处理装置的质量，所述二次沉淀池通过管道与所述污泥池连接，所述过滤网通过螺栓与所述污泥池连接。
为了进一步提高处理装置的质量，所述污泥池通过管道与所述烘干室连接，所述污泥泵通过螺栓与所述烘干室连接。
有益效果在于：本实用新型提高了生产甲苯二异氰酸酯的废水及污泥处理效率，降低了对环境资源的污染，提高了资源的利用率。
