申请日2018.02.05
公开(公告)日2018.09.28
IPC分类号C02F11/12
摘要
本实用新型涉及一种污水处理用污泥压缩机。包括堆泥槽，在堆泥槽内设置吸泥泵;在堆泥槽上方固设第一滚珠丝杠，在第一滚珠丝杠与堆泥槽之间设置压泥机构，压泥机构包括多个压泥板，在压泥板四周设置挡板，在挡板上开设多个透水孔，在非最下方压泥板的下表面固设压泥块，在压泥板的外侧设置与压泥板滑动连接的竖直滑轨，相邻的压泥板通过链条连接，在最上方压泥板的上方设置固定压块，固定压块与第一滚珠丝杠的丝母固接，在固定压块上架设转轴，在最上方的压泥板与转轴之间连接设置链条;在最下方压泥板的下方设置托板，还包括与吸泥泵连接的出泥喷嘴。本实用新型提供一种压泥效率高、取泥效果好的污水处理用污泥压缩机。
权利要求书

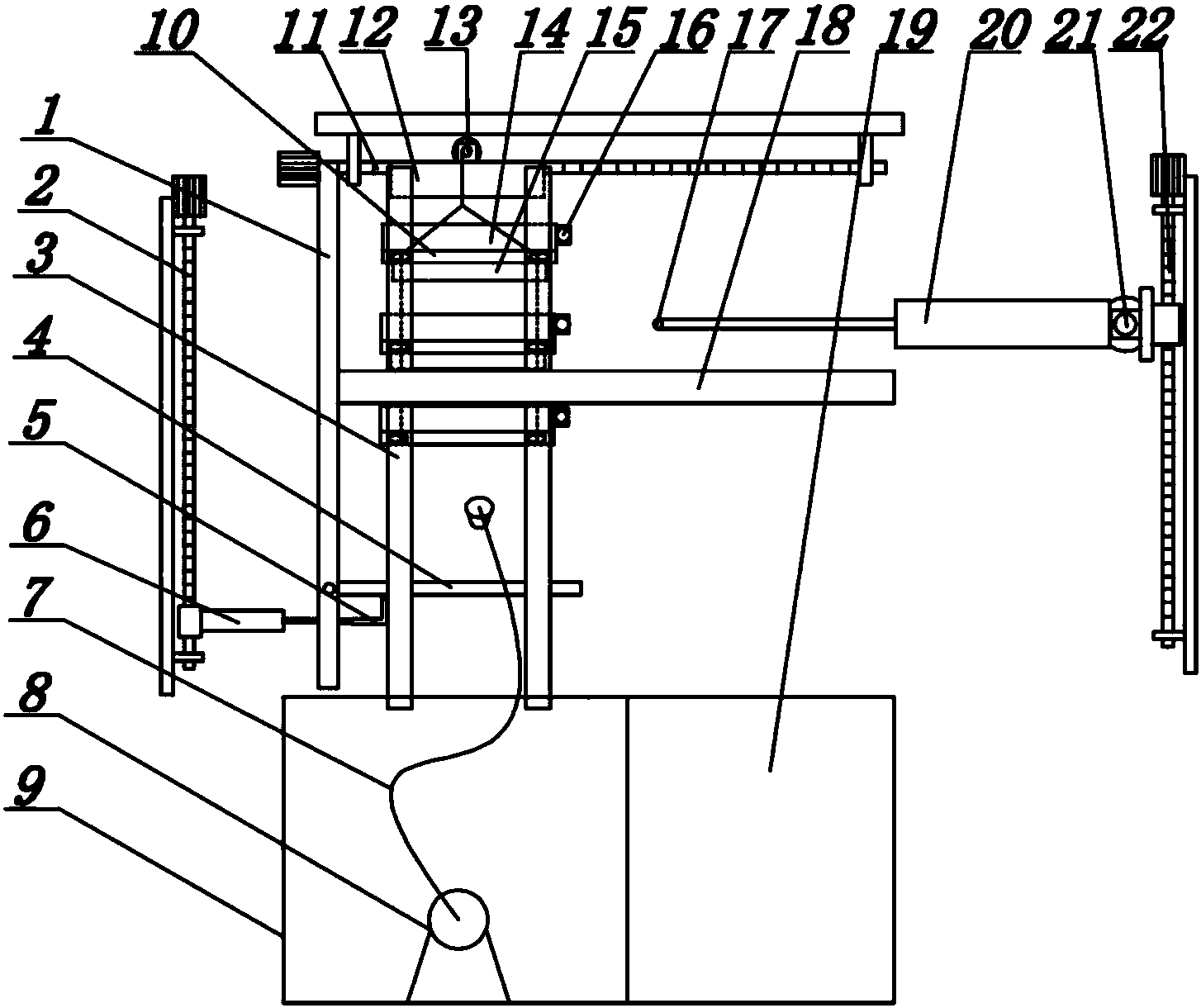

1.一种污水处理用污泥压缩机，其特征在于：包括堆泥槽(9)，在堆泥槽(9)内设置吸泥泵(8);
在堆泥槽(9)的上方固设固定板，在固定板的下表面架设水平的第一滚珠丝杠(11)，在第一滚珠丝杠(11)与堆泥槽(9)之间设置压泥机构，所述压泥机构包括多个沿竖向平行排列的压泥板(10)，在压泥板(10)上表面的四周设置挡板，形成矩环形挡壁(14)，在矩环形挡壁(14)的下表面设置密封垫，矩环形挡壁(14)与压泥板(10)沿平行于第一滚珠丝杠(11)长度方向滑动连接，在矩环形挡壁(14)上开设多个透水孔(23)，在非最下方压泥板(10)的下表面固设与其下方相邻的矩环形挡壁(14)相配合的压泥块(15)，在与第一滚珠丝杠(11)长度方向相平行的压泥板(10)的两侧边固设连接块(24)，在与第一滚珠丝杠(11)长度方向相平行的压泥板(10)的外侧设置竖直滑轨(3)，在竖直滑轨(3)的表面开设滑槽，连接块(24)与滑槽滑动连接，在相邻的压泥板(10)的连接块(24)之间连接设置链条，在最上方压泥板(10)的上方设置固定压块(12)，固定压块(12)与最上方压泥板(10)的矩环形挡壁(14)相配合，固定压块(12)与第一滚珠丝杠(11)的丝母固接，竖直滑轨(3)的上端与固定压块(12)固接，在固定压块(12)上架设有由电机驱动的转轴(13)，在最上方的压泥板(10)的连接块(24)与转轴(13)之间连接设置链条;在最下方压泥板(10)的下方设置可纵向移动且可竖向翻转的托板(4)，在堆泥槽(9)外设置向矩环形挡壁(14)之间输料的出泥喷嘴，出泥喷嘴与吸泥泵(8)通过管道(7)连接;还包括驱动矩环形挡壁(14)滑动的驱动机构。
2.根据权利要求1所述的污水处理用污泥压缩机，其特征在于：所述驱动机构包括设置在第一滚珠丝杠(11)一端的竖直的第二滚珠丝杠(22)，在第二滚珠丝杠(22)与压泥机构之间设置垂直于由第一滚珠丝杠(11)和第二滚珠丝杠(22)构成的平面的第三滚珠丝杠(21)，在第二滚珠丝杠(22)和第三滚珠丝杠(21)之间设置固定板，第三滚珠丝杠(21)与固定板固接，固定板与第二滚珠丝杠(22)的丝母固接，在第三滚珠丝杠(21)与压泥机构之间设置朝向压泥机构的第一气缸(20)，第一气缸(20)与第三滚珠丝杠(21)的丝母固接，在朝向驱动机构的矩环形挡壁(14)的一面设置钩环(16)，在第一气缸(20)的活塞杆端部连接与钩环(16)相配合的拉钩(17)。
3.根据权利要求2所述的污水处理用污泥压缩机，其特征在于：在第一滚珠丝杠(11)的另一端设置竖直的第四滚珠丝杠(2)，在第四滚珠丝杠(2)与压泥机构之间设置竖直的支撑板(1)，在支撑板(1)上开设竖直的条形孔，在条形孔的两侧壁上开设滑槽，在条形孔的两个滑槽之间设置连接轴，连接轴与滑槽滑动连接，托板(4)与连接轴铰接，在托板(4)的下方设置“L”形的连接杆(5)，连接杆(5)的竖直部的端部与托板(4)下表面铰接，在连接杆(5)水平部的端部铰接设置水平的第二气缸(6)，第二气缸(6)与第四滚珠丝杠(2)的丝母固接。
4.根据权利要求1所述的污水处理用污泥压缩机，其特征在于：在堆泥槽(9)与驱动机构之间的压泥机构的下方设置干泥槽(19)。
5.根据权利要求1所述的污水处理用污泥压缩机，其特征在于：在竖直滑轨(3)的外侧固设平行于第一滚珠丝杠(11)的水平滑轨(18)，竖直滑轨(3)与水平滑轨(18)滑动连接。
6.根据权利要求1所述的污水处理用污泥压缩机，其特征在于：在矩环形挡壁(14)平行于第一滚珠丝杠(11)的两侧壁的下表面开设贯穿该侧壁两端的滑槽，在压泥板(10)的上表面设置与矩环形挡壁(14)的滑槽相配合滑条。
说明书
一种污水处理用污泥压缩机
技术领域
本实用新型涉及污水处理设备技术领域，尤其涉及一种污水处理用污泥压缩机。
背景技术
污水处理中会产生很多的污泥，包括污水处理中的活性污泥以及污水沉淀物。在后续过程中需对污泥进行浓缩、脱水、干化或焚烧等无害化处理，现有污泥压缩机的脱水效率不高且干污泥不易取出。
发明内容
本实用新型旨在解决现有技术的不足，而提供一种结构合理、压泥效率高、取泥效果好的污水处理用污泥压缩机。
本实用新型为实现上述目的，采用以下技术方案：一种污水处理用污泥压缩机，包括堆泥槽，在堆泥槽内设置吸泥泵;在堆泥槽的上方固设固定板，在固定板的下表面架设水平的第一滚珠丝杠，在第一滚珠丝杠与堆泥槽之间设置压泥机构，所述压泥机构包括多个沿竖向平行排列的压泥板，在压泥板上表面的四周设置挡板，形成矩环形挡壁，在矩环形挡壁的下表面设置密封垫，矩环形挡壁与压泥板沿平行于第一滚珠丝杠长度方向滑动连接，在矩环形挡壁上开设多个透水孔，在非最下方压泥板的下表面固设与其下方相邻的矩环形挡壁相配合的压泥块，在与第一滚珠丝杠长度方向相平行的压泥板的两侧边固设连接块，在与第一滚珠丝杠长度方向相平行的压泥板的外侧设置竖直滑轨，在竖直滑轨的表面开设滑槽，连接块与滑槽滑动连接，在相邻的压泥板的连接块之间连接设置链条，在最上方压泥板的上方设置固定压块，固定压块与最上方压泥板的矩环形挡壁相配合，固定压块与第一滚珠丝杠的丝母固接，竖直滑轨的上端与固定压块固接，在固定压块上架设有由电机驱动的转轴，在最上方的压泥板的连接块与转轴之间连接设置链条;在最下方压泥板的下方设置可纵向移动且可竖向翻转的托板，在堆泥槽外设置向矩环形挡壁之间输料的出泥喷嘴，出泥喷嘴与吸泥泵通过管道连接;还包括驱动矩环形挡壁滑动的驱动机构。
优选地：所述驱动机构包括设置在第一滚珠丝杠一端的竖直的第二滚珠丝杠，在第二滚珠丝杠与压泥机构之间设置垂直于由第一滚珠丝杠和第二滚珠丝杠构成的平面的第三滚珠丝杠，在第二滚珠丝杠和第三滚珠丝杠之间设置固定板，第三滚珠丝杠与固定板固接，固定板与第二滚珠丝杠的丝母固接，在第三滚珠丝杠与压泥机构之间设置朝向压泥机构的第一气缸，第一气缸与第三滚珠丝杠的丝母固接，在朝向驱动机构的矩环形挡壁的一面设置钩环，在第一气缸的活塞杆端部连接与钩环相配合的拉钩。
优选地：在第一滚珠丝杠的另一端设置竖直的第四滚珠丝杠，在第四滚珠丝杠与压泥机构之间设置竖直的支撑板，在支撑板上开设竖直的条形孔，在条形孔的两侧壁上开设滑槽，在条形孔的两个滑槽之间设置连接轴，连接轴与滑槽滑动连接，托板与连接轴铰接，在托板的下方设置“L”形的连接杆，连接杆的竖直部的端部与托板下表面铰接，在连接杆水平部的端部铰接设置水平的第二气缸，第二气缸与第四滚珠丝杠的丝母固接。
优选地：在堆泥槽与驱动机构之间的压泥机构的下方设置干泥槽。
优选地：在竖直滑轨的外侧固设平行于第一滚珠丝杠的水平滑轨，竖直滑轨与水平滑轨滑动连接。
优选地：在矩环形挡壁平行于第一滚珠丝杠的两侧壁的下表面开设贯穿该侧壁两端的滑槽，在压泥板的上表面设置与矩环形挡壁的滑槽相配合滑条。
本实用新型的有益效果是：本实用新型通过吸泥泵、管道和出泥喷嘴向矩环形挡壁与压泥板构成的空间内输送污泥，压泥板在转轴、链条的作用下可升降，在固定压块和托板的作用下将污泥中的水分挤压出，第三滚珠丝杠可使拉钩脱离或钩于钩环，第二滚珠丝杠可使拉钩移动至与每个钩环相配合的位置，第一气缸带动矩环形挡壁移动并刮除压泥板上表面的干污泥。本实用新型压泥效果好、脱水率较高且干污泥收集较方便。
