申请日2018.02.05
公开(公告)日2018.08.31
IPC分类号B62B3/02; B62B5/00
摘要

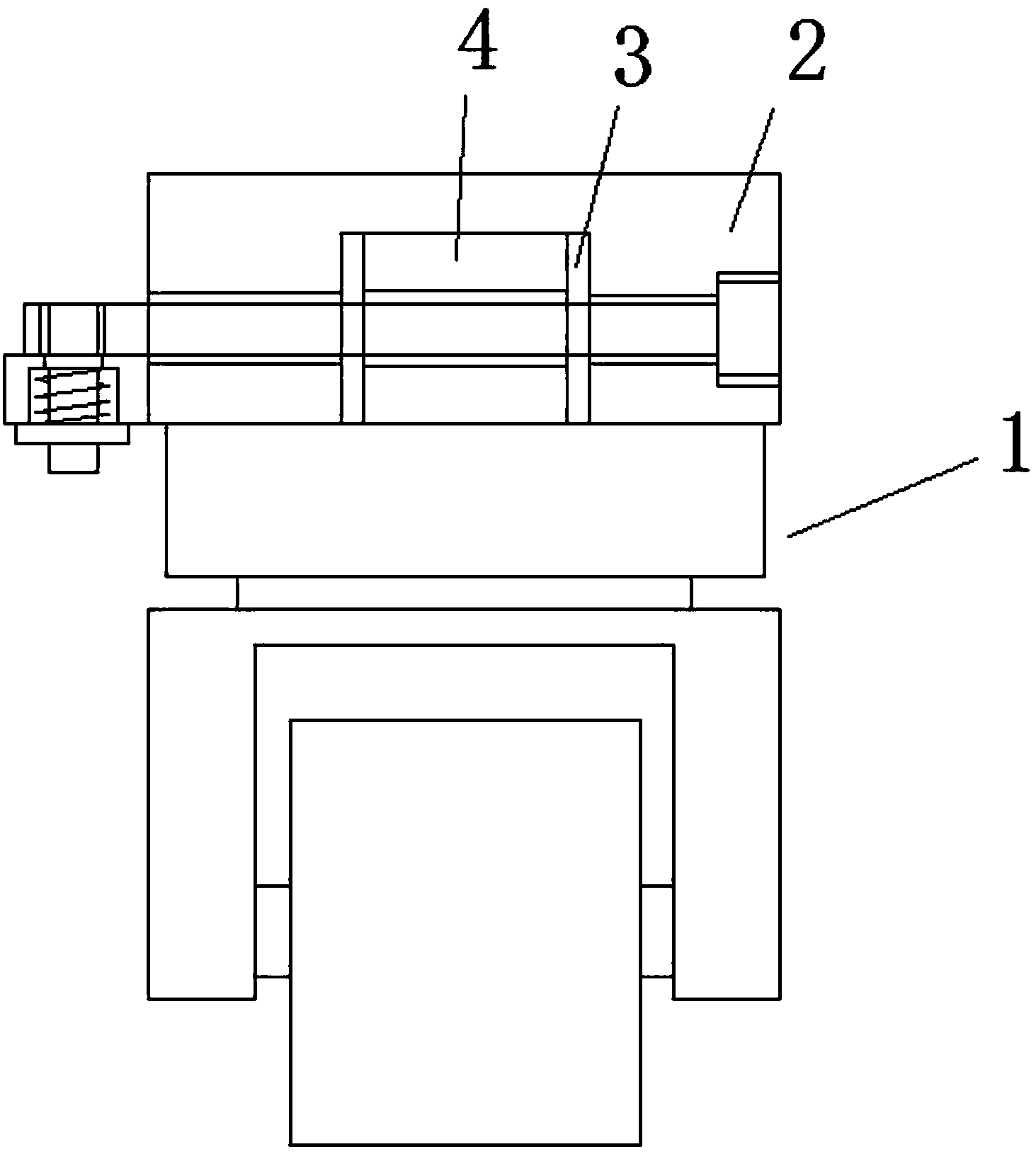

本实用新型公开了一种用于护理科室的废水净化处理推车，包括万向轮本体和位于万向轮本体顶部的安装座，所述安装座的底部开设有安装槽，所述万向轮本体的顶部固定焊接有安装块，所述安装块活动安装在安装槽内，且安装块与安装槽的内壁相接触，所述安装座的一侧开设有凹槽，且凹槽位于安装槽的一侧，所述安装块上开设有安装孔，所述安装孔内活动安装有安装柱，且安装柱的一端活动延伸至凹槽内并固定焊接有活动块，所述安装柱的另一端延伸至安装座的外侧，且位于安装座外侧的安装柱的一端上开设有定位孔。本实用新型结构简单，操作方便，万向轮本体便于人们拆装更换，且更换速度快，省时省力，满足了人们的使用需求。
权利要求书
1.一种用于护理科室的废水净化处理推车，包括万向轮本体(1)和位于万向轮本体(1)顶部的安装座(2)，其特征在于，所述安装座(2)的底部开设有安装槽(3)，所述万向轮本体(1)的顶部固定焊接有安装块(4)，所述安装块(4)活动安装在安装槽(3)内，且安装块(4)与安装槽(3)的内壁相接触，所述安装座(2)的一侧开设有凹槽(7)，且凹槽(7)位于安装槽(3)的一侧，所述安装块(4)上开设有安装孔(5)，所述安装孔(5)内活动安装有安装柱(6)，且安装柱(6)的一端活动延伸至凹槽(7)内并固定焊接有活动块(8)，所述安装柱(6)的另一端延伸至安装座(2)的外侧，且位于安装座(2)外侧的安装柱(6)的一端上开设有定位孔(11)，所述定位孔(11)的下方设有固定焊接在安装座(2)上的固定块(16)，且固定块(16)的顶部与安装柱(6)的底部相接触，所述固定块(16)的底部开设有放置槽(15)，所述放置槽(15)内活动安装有定位卡柱(12)，且定位卡柱(12)的顶端活动卡装在定位孔(11)内，所述定位卡柱(12)的底端活动延伸至放置槽(15)的下方，位于放置槽(15)下方的定位卡柱(12)上固定套接有限位环(14)，且限位环(14)的顶部与固定块(16)的底部相接触，所述放置槽(15)内设有卡紧弹簧(13)，且卡紧弹簧(13)套设在定位卡柱(12)上，所述卡紧弹簧(13)的顶端与放置槽(15)的顶部内壁固定连接，所述卡紧弹簧(13)的底端与限位环(14)的顶部固定连接。
2.根据权利要求1所述的一种用于护理科室的废水净化处理推车，其特征在于，所述限位环(14)的外径大于放置槽(15)的内径。
3.根据权利要求1所述的一种用于护理科室的废水净化处理推车，其特征在于，所述放置槽(15)的顶部内壁上开设有第一通孔，且定位卡柱(12)活动贯穿第一通孔并与第一通孔的内壁滑动连接。
4.根据权利要求1所述的一种用于护理科室的废水净化处理推车，其特征在于，所述凹槽(7)靠近安装槽(3)的一侧内壁上开设有第二通孔(9)，且安装柱(6)活动贯穿第二通孔(9)并与第二通孔(9)的内壁滑动连接。
5.根据权利要求1所述的一种用于护理科室的废水净化处理推车，其特征在于，所述凹槽(7)远离安装槽(3)的一侧内壁上开设有第三通孔(10)，且安装柱(6)活动贯穿第三通孔(10)并与第三通孔(10)的内壁滑动连接。
6.根据权利要求1所述的一种用于护理科室的废水净化处理推车，其特征在于，所述凹槽(7)为矩形槽，所述活动块(8)为矩形块，且活动块(8)与凹槽(7)的内壁相接触。
说明书
一种用于护理科室的废水净化处理推车
技术领域
本实用新型涉及医疗用具领域，尤其涉及一种用于护理科室的废水净化处理推车。
背景技术
在一些医院的护理科室内通常都使用废水净化处理推车，而目前用于护理科室的废水净化处理推车上都设有万向轮，但是在现有的技术中，万向轮都是一体式固定安装的，使得万向轮拆装麻烦，一旦万向轮损坏后就不便于人们拆卸更换，为此，我们提供了一种用于护理科室的废水净化处理推车用于解决上述问题。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种用于护理科室的废水净化处理推车。
为了实现上述目的，本实用新型采用了如下技术方案：
一种用于护理科室的废水净化处理推车，包括万向轮本体和位于万向轮本体顶部的安装座，所述安装座的底部开设有安装槽，所述万向轮本体的顶部固定焊接有安装块，所述安装块活动安装在安装槽内，且安装块与安装槽的内壁相接触，所述安装座的一侧开设有凹槽，且凹槽位于安装槽的一侧，所述安装块上开设有安装孔，所述安装孔内活动安装有安装柱，且安装柱的一端活动延伸至凹槽内并固定焊接有活动块，所述安装柱的另一端延伸至安装座的外侧，且位于安装座外侧的安装柱的一端上开设有定位孔，所述定位孔的下方设有固定焊接在安装座上的固定块，且固定块的顶部与安装柱的底部相接触，所述固定块的底部开设有放置槽，所述放置槽内活动安装有定位卡柱，且定位卡柱的顶端活动卡装在定位孔内，所述定位卡柱的底端活动延伸至放置槽的下方，位于放置槽下方的定位卡柱上固定套接有限位环，且限位环的顶部与固定块的底部相接触，所述放置槽内设有卡紧弹簧，且卡紧弹簧套设在定位卡柱上，所述卡紧弹簧的顶端与放置槽的顶部内壁固定连接，所述卡紧弹簧的底端与限位环的顶部固定连接。
优选的，所述限位环的外径大于放置槽的内径。
优选的，所述放置槽的顶部内壁上开设有第一通孔，且定位卡柱活动贯穿第一通孔并与第一通孔的内壁滑动连接。
优选的，所述凹槽靠近安装槽的一侧内壁上开设有第二通孔，且安装柱活动贯穿第二通孔并与第二通孔的内壁滑动连接。
优选的，所述凹槽远离安装槽的一侧内壁上开设有第三通孔，且安装柱活动贯穿第三通孔并与第三通孔的内壁滑动连接。
优选的，所述凹槽为矩形槽，所述活动块为矩形块，且活动块与凹槽的内壁相接触。
与现有技术相比，本实用新型的有益效果是：
本实用新型中，当万向轮本体损坏时，通过拉动定位卡柱的底端，定位卡柱从定位孔内向下移动，同时定位卡柱还通过限位环拉动卡紧弹簧，卡紧弹簧被拉伸变形，当定位卡柱从定位孔内完全移动出来后，再把安装柱从安装孔内移动出来，随后再把安装块从安装槽内移动出来，最终就把万向轮本体拆卸下来了;然后再把需要的更换的万向轮本体拿过来，把活动块放入凹槽内，同时安装柱远离活动块的一端依次贯穿第二通孔、安装孔和第三通孔并延伸至第三通孔的外部，随后松开定位卡柱，卡紧弹簧复位收缩，在卡紧弹簧弹力恢复的作用下，卡紧弹簧拉动限位环向上移动，限位环又带动定位卡柱的顶端向上移动并卡装在定位孔内，最终就把万向轮本体更换好了;
综上所述，本实用新型结构简单，操作方便，万向轮本体便于人们拆装更换，且更换速度快，省时省力，满足了人们的使用需求。
