申请日2015.10.21
公开(公告)日2016.02.17
IPC分类号B60S3/04
摘要
本实用新型公开了一种移动洗车房，利用蓄水盆以及U型槽、条形槽、折型槽组合而成进行洗车，使洗车过程中产生的污水通过车身下方的U型槽、条形槽、折型槽流入蓄水盆内，污水得以有效回收，不污染周边环境。利用支撑座可以调整U型槽、折型槽和条形槽的高度，以适应不同汽车底盘的高度，方便使用。U型槽、折型槽均可以通过活动销进行收合，减少存放空间，方便运输。本实用新型安装方便，使用简单，解决了洗车过程中产生污水的问题，还可以用收集的污水进行景观植物灌溉，减少水资源浪费。

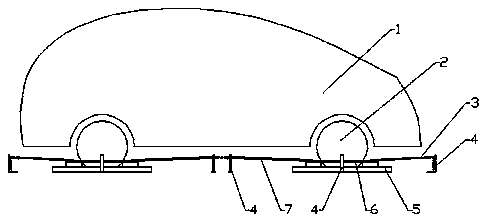

摘要附图
权利要求书
1.一种移动洗车房，包括车身(1)和车轮(2)，其特征在于，还包括折型槽(3)、蓄水盆(5)、U型槽(6)、条形槽(7)和支撑座(4)，所述蓄水盆(5)位于车轮(2)底部，所述U型槽(6)包括顶端(12)和两个支脚端(11)，两个支脚端(11)之间的距离与车轮(2)相匹配，U型槽(6)的两个支脚端(11)从车轮(2)外侧卡入车轮(2)的下部，支脚端(11)与蓄水盆(5)连接，顶端(12)与支撑座(4)连接;
所述条形槽(7)位于车身(1)两侧的下方，条形槽(7)一端与支撑座(4)连接，另一端与U型槽(6)连接;
所述折型槽(3)位于车身(1)车头、车尾的下方，折型槽(3)一端与支撑座(4)连接，另一端与U型槽(6)连接。
2.根据权利要求1所述的移动洗车房，其特征在于：所述支撑座(4)包括支架(13)、卡齿(14)和支座(15)，支架(13)安装在支座(15)上方，支架(13)上安装有两根或两根以上的卡齿(14)，相邻卡齿(14)的间距与U型槽(6)、条形槽(7)、折型槽(3)的厚度相匹配。
3.根据权利要求1所述的移动洗车房，其特征在于：所述U型槽(6)还包括活动销(9)和固定销(8)，支脚端(11)通过活动销(9)与顶端(12)活动连接，支脚端(11)通过固定销(8)与顶端(12)固定连接。
4.根据权利要求1所述的移动洗车房，其特征在于：所述U型槽(6)内侧还连接安装有胶条(10)。
5.根据权利要求1所述的移动洗车房，其特征在于：所述蓄水盆(5)还安装连接有水泵。
说明书
移动洗车房
技术领域
本实用新型涉及汽车保养领域，特别是一种移动洗车房。
背景技术
随着经济的发展以及生活水平的提高，私家小汽车开始大量进入普通老百姓千家万户，与此同时洗车、保养维护逐渐成为令各位车主头疼的问题，城市的拥堵和洗车网点少让车主付出越来越高的成本。洗一次车，对大城市中的有车一族来说，从出发去洗车网点的路上，洗毕到返回往往需要几个小时，既费油又浪费时间，大量来回洗车网点的汽车又加剧了城市的拥堵和污染，令广大市民和车主难以承受。目前急需一种让车主可以在就近空地清洗爱车的装置，既节省时间和金钱也免去在路上拥堵的麻烦。
目前市场上，常见清洗汽车的设备有固定式和手动简易式等多种类型，这些清洗汽车的设备均存在着技术缺陷，就是无法将清洗汽车产生的污水进行集中回收，没有污水回收装置就无法做到上门洗车，居民小区不允许在小区内洗车时污水横流。所以要让车主不去洗车网点就可以进行汽车的清洗，首先要实现汽车污水的回收工作，不让污水随意横流或尽可能少地流到地面上，以此完成在任意空地上进行汽车清洗。
发明内容
本实用新型的目的在于提供一种移动洗车房，以解决洗车污水无法回收、洗车不方便的问题。
为实现上述目的，本实用新型的移动洗车房，包括车身和车轮，还包括折型槽、蓄水盆、U型槽、条形槽和支撑座，所述蓄水盆位于车轮底部，所述U型槽包括顶端和两个支脚端，两个支脚端之间的距离与车轮相匹配，U型槽的两个支脚端从车轮外侧卡入车轮的下部，支脚端与蓄水盆连接，顶端与支撑座连接;
所述条形槽位于车身两侧的下方，条形槽一端与支撑座连接，另一端与U型槽连接;
所述折型槽位于车身车头、车尾的下方，折型槽一端与支撑座连接，另一端与U型槽连接。
所述支撑座包括支架、卡齿和支座，支架安装在支座上方，支架上安装有两根或两根以上的卡齿，相邻卡齿的间距与U型槽、条形槽、折型槽的厚度相匹配。
所述U型槽还包括活动销和固定销，支脚端通过活动销与顶端活动连接，支脚端通过固定销与顶端固定连接。
所述U型槽内侧还连接安装有胶条。
所述蓄水盆还安装连接有水泵。
本实用新型的实质性特点和进步是：
本实用新型利用蓄水盆以及U型槽、条形槽、折型槽组合成的可移动式简易洗车房进行洗车，使洗车过程中产生的污水通过车身下方的U型槽、条形槽、折型槽流入蓄水盆内，污水得以有效回收，不污染周边环境。利用支撑座可以调整U型槽、折型槽和条形槽的高度，以适应不同汽车底盘的高度，方便使用。U型槽、折型槽均可以通过活动销进行收合，减少存放空间，方便运输。本实用新型安装方便，使用简单，解决了洗车过程中产生污水的问题，还可以用收集的污水进行景观植物灌溉，减少水资源浪费。
