申请日2015.06.29
公开(公告)日2015.11.11
IPC分类号C02F9/10
摘要

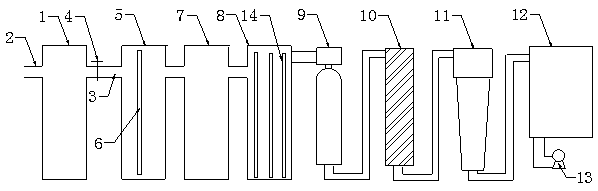

本实用新型公开了一种简易污水环保处理回收设备，沉淀池(1)与污水管(2)连通、沉淀池(1)通过带阀门(4)的管道(3)与除渣池(5)连接，除渣池(5)内设有过滤网(6)，所述除渣池(5)与反应池(7)通过管道(3)连接，反应池(7)与加热箱(8)通过管道(3)连接，加热箱(8)内设有蒸汽热管(14)或电热丝(15)，加热箱(8)、活性炭过滤器(9)、反渗透膜过滤器(10)、保安过滤器(11)、储水箱(12)依次通过管道(3)连接，储水箱(12)与出水泵(13)连接。本实用新型结构简单，对污水清洗过滤净化，节约用水成本，对粗滤后的污水加热，提高了污水的过滤效果，使净化后的水达到更高的纯净级别，加热热源可利用余热，节约能源。
权利要求书
1.一种简易污水环保处理回收设备，其特征是，包括：沉淀池(1)、除渣池(5)、反应池(7)、加热箱(8)、活性炭过滤器(9)、反渗透膜过滤器(10)、保安过滤器(11)、储水箱(12)、出水泵(13);所述沉淀池(1)与污水管(2)连通、沉淀池(1)的上部通过带阀门(4)的管道(3)与除渣池(5)连接，除渣池(5)内设有过滤网(6)，所述除渣池(5)与反应池(7)通过管道(3)连接，所述反应池(7)与加热箱(8)通过管道(3)连接，加热箱(8)内设有蒸汽热管(14)或电热丝(15)，加热箱(8)、活性炭过滤器(9)、反渗透膜过滤器(10)、保安过滤器(11)、储水箱(12)依次通过管道(3)连接，储水箱(12)与出水泵(13)连接。
说明书
一种简易污水环保处理回收设备
技术领域
本实用新型涉及一种简易污水环保处理回收设备。
背景技术
工业企业产生很多工业废水，这些废水需要经过处理才能排放，通常企业都会根据环保部门的要求安装污水处理装置，但这些污水处理装置运行成本较高，尤其是对于污染性小的污水而言，可谓浪费。
实用新型内容
为解决上述技术问题，本实用新型提供了一种简易污水环保处理回收设备，它结构简单，能回收一部分污水而且成本低廉。
为了实现上述目的，本实用新型采用如下技术方案。
一种简易污水环保处理回收设备，包括：沉淀池、除渣池、反应池、加热箱、活性炭过滤器、反渗透膜过滤器、保安过滤器、储水箱、出水泵;所述沉淀池与污水管连通、沉淀池的上部通过带阀门的管道与除渣池连接，除渣池内设有过滤网，所述除渣池与反应池通过管道连接，反应池内根据污水的酸碱性添加合适的中和药剂，所述反应池与加热箱通过管道连接，加热箱内设有蒸汽热管或者电热丝，加热箱、活性炭过滤器、反渗透膜过滤器、保安过滤器、储水箱依次通过管道连接，储水箱与出水泵连接。
本实用新型的有益效果是，结构简单，只需购买或自备各个部件即可自行组合而成，通过对可回收利用污水的清洗过滤净化，节约了用水成本，同时由于对粗滤后的污水进行了加热，能够提高污水的过滤效果，以便使净化后的水达到更高的纯净级别，加热热源可以利用余热，还节约了能源。
当然，实施本实用新型的任一产品并不一定需要同时达到以上所述的所有优点。
