申请日2015.10.21
公开(公告)日2016.02.17
IPC分类号B65F3/26
摘要
本发明公开了这样一种垃圾运输车废滤液防渗漏装置，为解决已有垃圾运输车废滤液防渗漏装置存在的易造成垃圾运输过程中的废滤液不断泄漏，污染环境，同时需人工开启阀门、清理沉渣的问题，本发明采取所述推拉油缸(6)通过支架(4)与车辆底盘连接，推拉油缸(6)一端穿过支架(4)与短轴(9)连接，短轴(9)通过短轴座(8)置于水箱(1)底部，在短轴(9)朝外的一端安装有便于在支架(4)上滚动的滚轮(12)，在短轴(9)前方的水箱(1)底部还安装有滚轮轴(10)，滚轮轴(10)通过短轴座(8)与水箱(1)底部连接，在滚轮轴(10)朝外的一端安装有便于在支架(4)上滚动的滚轮(12)，使水箱(1)上同一侧的二个滚轮(12)行走在支架(4)呈L状且向下弯曲的导轨(11)上，便于将水箱(1)倾倒。

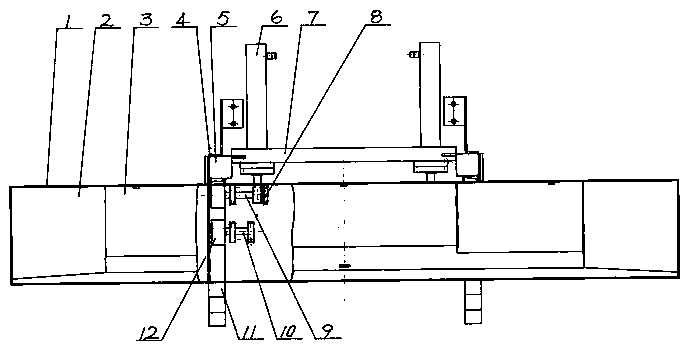

摘要附图
权利要求书
1.一种垃圾运输车废滤液防渗漏装置，由水箱和推拉油缸组成，推拉油缸一端与安装在车箱尾部下方的车辆底盘上的水箱连接，其特征在于：所述推拉油缸(6)通过支架(4)与车辆底盘连接，推拉油缸(6)一端穿过支架(4)与短轴(9)连接，短轴(9)通过短轴座(8)置于水箱(1)底部，在短轴(9)朝外的一端安装有便于在支架(4)上滚动的滚轮(12)，在短轴(9)前方的水箱(1)底部还安装有滚轮轴(10)，滚轮轴(10)通过短轴座(8)与水箱(1)底部连接，在滚轮轴(10)朝外的一端安装有便于在支架(4)上滚动的滚轮(12)，使水箱(1)上同一侧的二个滚轮(12)行走在支架(4)呈L状且向下弯曲的导轨(11)上，便于将水箱(1)倾倒。
2.根据权利要求1所述的垃圾运输车废滤液防渗漏装置，其特征在于：所述支架(4)包括固定竖杆(5)、推拉油缸座杆(7)、导轨(11)和拉杆(15)，将二根固定竖杆(5)与一根推拉油缸座杆(7)设置成在垂直平面内呈倒门字状，将二根导轨(11)、一根拉杆(15)与一根推拉油缸座杆(7)设置成在水平面内呈口字状，使支架(4)横截面呈L状。
3.根据权利要求2所述的垃圾运输车废滤液防渗漏装置，其特征在于：将所述导轨(11)设置成横截面呈U状且使其开口朝内设置，便于将滚轮(12)置于导轨(11)上的U形槽内，并将所述导轨(11)设置成L状，使L状的导轨(11)弯钩段(14)的长度大于或等于水箱(1)上同一侧二个滚轮(12)之间的距离，在L状的导轨(11)拐角处设置有呈曲面状的凸起，便于滚轮(12)通过并将水箱(1)倾倒。
4.根据权利要求2所述的垃圾运输车废滤液防渗漏装置，其特征在于：在所述推拉油缸座杆(7)上设置有二个方便推拉油缸(6)穿过的孔，在该孔周边设置有多个能将推拉油缸(6)固定的孔。
5.根据权利要求1所述的垃圾运输车废滤液防渗漏装置，其特征在于：所述水箱(1)由盛水箱(3)、接水盘(2)和过滤网(13)组成，呈喇叭状的长方形接水盘(2)与长方形的盛水箱(3)上部连接，在接水盘(2)内与盛水箱(3)连接处安装有过滤网(13)。
6.根据权利要求5所述的垃圾运输车废滤液防渗漏装置，其特征在于：所述盛水箱(3)朝前的一面为斜面，其倾斜角与接水盘(2)上朝前的一面对应，使盛水箱(3)与接水盘(2)的横截面构成梯形状，便于将水箱(1)内的污水倒出。
7.根据权利要求1所述的垃圾运输车废滤液防渗漏装置，其特征在于：所述水箱(1)由盛水箱(3)和过滤网(13)组成，在横截面呈梯形状的盛水箱(3)内上部设置有过滤网(13)，其盛水箱(3)上的倾斜面朝前设置，便于将水箱(1)内的污水倒出。
说明书
垃圾运输车废滤液防渗漏装置
技术领域
本发明涉及一种垃圾运输车，尤其涉及一种由水箱和推拉油缸组成的垃圾运输车废滤液防渗漏装置。
背景技术
目前，市场上公开了这样一种垃圾运输车废滤液防渗漏装置，其结构特点是：由移动水箱、固定水箱和推拉汽缸组成，在车箱下方的车辆底盘上设置有推拉汽缸的一端，推拉汽缸的另一端与安装在车箱尾部下方的移动水箱连接，移动水箱二端通过滚轮与已安装在车辆底盘上的导轨滚动连接，固定水箱设置在移动水箱下方的车辆底盘上，使移动水箱的出水口始终处于固定水箱正上方，在固定水箱底部设置有清渣口和排水阀。使用时，先由推拉汽缸将移动水箱推至规定位置，然后，往车箱装垃圾，这时，垃圾中的废滤液经不太密封的车箱缝隙流到移动水箱，再由移动水箱底部的出水口，流入固定水箱内，当将垃圾运输至垃圾处理场后，启动推拉汽缸将移动水箱往里拉，便于举升油缸将车箱顶起，倾倒垃圾，最后，再人工打开固定水箱底部的清渣口和排水阀，将固定水箱内的污水排放。但由于固定水箱底部设置有清渣口，清渣口由闸门和密封条构成，当密封条老化后，易造成运输过程中的不断泄漏，从而影响了周边环境。
发明内容
本发明的目的是提供一种能够承接垃圾运输过程中渗漏液，同时在到达垃圾倾倒场所又能通过液压系统倾倒渗漏液及沉渣的、不易造成沿途滴污染环境的、免去人工开启阀门、清理沉渣工序的垃圾运输车废滤液防渗漏装置。
为达到上述目的，本发明垃圾运输车废滤液防渗漏装置，由水箱和推拉油缸组成，推拉油缸一端与安装在车箱尾部下方的车辆底盘上的水箱连接，所述推拉油缸通过支架与车辆底盘连接，推拉油缸一端穿过支架与短轴连接，短轴通过短轴座置于水箱底部，在短轴朝外的一端安装有便于在支架上滚动的滚轮，在短轴前方的水箱底部还安装有滚轮轴，滚轮轴通过短轴座与水箱底部连接，在滚轮轴朝外的一端安装有便于在支架上滚动的滚轮，使水箱上同一侧的二个滚轮行走在支架呈L状且向下弯曲的导轨上，便于将水箱倾倒。
所述支架包括固定竖杆、推拉油缸座杆、导轨和拉杆，将二根固定竖杆与一根推拉油缸座杆设置成在垂直平面内呈倒门字状，将二根导轨、一根拉杆与一根推拉油缸座杆设置成在水平面内呈口字状，使支架横截面呈L状。
将所述导轨设置成横截面呈U状且使其开口朝内设置，便于将滚轮置于导轨上的U形槽内，并将所述导轨设置成L状，使L状的导轨弯钩段的长度大于或等于水箱上同一侧二个滚轮之间的距离，在L状的导轨拐角处设置有呈曲面状的凸起，便于滚轮通过并将水箱倾倒。
在所述推拉油缸座杆上设置有二个方便推拉油缸穿过的孔，在该孔周边设置有多个能将推拉油缸固定的孔。
所述水箱由盛水箱、接水盘和过滤网组成，呈喇叭状的长方形接水盘与长方形的盛水箱上部连接，在接水盘内与盛水箱连接处安装有过滤网。
所述盛水箱朝前的一面为斜面，其倾斜角与接水盘上朝前的一面对应，使盛水箱与接水盘的横截面构成梯形状，便于将水箱内的污水倒出。
所述水箱由盛水箱和过滤网组成，在横截面呈梯形状的盛水箱内上部设置有过滤网，其盛水箱上的倾斜面朝前设置，便于将水箱内的污水倒出。
采用这种结构后，由于所述推拉油缸的另一端穿过已连接在车辆底盘上的支架与短轴连接，短轴通过短轴座置于水箱底部，在短轴朝外的一端安装有便于在支架上滚动的滚轮，在短轴前方的水箱底部还安装有滚轮轴，滚轮轴通过短轴座与水箱底部连接，在滚轮轴朝外的一端安装有便于在支架上滚动的滚轮，并通过支架导轨上向下弯的弯钩段将水箱内的污水倒出。从而达到能够承接垃圾运输过程中渗漏液，同时在到达垃圾倾倒场所又能通过液压系统倾倒渗漏液及沉渣的、不易造成沿途滴污染环境的、免去人工开启阀门、清理沉渣工序的垃圾运输车废滤液防渗漏装置的目的。
