申请日2015.10.21
公开(公告)日2016.02.03
IPC分类号A01K13/00; C02F9/04
摘要
本发明公开了一种畜牧养殖用清洗设备，包括壳体和喷头，所述壳体内腔的顶部设有喷头，所述喷头通过水管与第一水泵连接，所述第一水泵设于水箱外表面左侧的底部，所述水箱设于壳体外表面顶部的右端，所述水箱外表面顶部的左端设有臭氧发生器，所述臭氧发生器通过臭氧进气管与水管连接，所述水箱内腔底部的左端设有温度传感器，所述水箱内腔底部的右端设有压力传感器，所述水箱的内腔设有加热管。该畜牧养殖用清洗设备设置了絮凝反应仓，可有效的提高污水的净化能力，且可使污水的酸碱度达到中性，使牲畜能更好更健康的使用净化后的水，不仅节约了水资源，减少了人们水费开支，还降低了污水对环境的污染，保护了牲畜的身体健康。

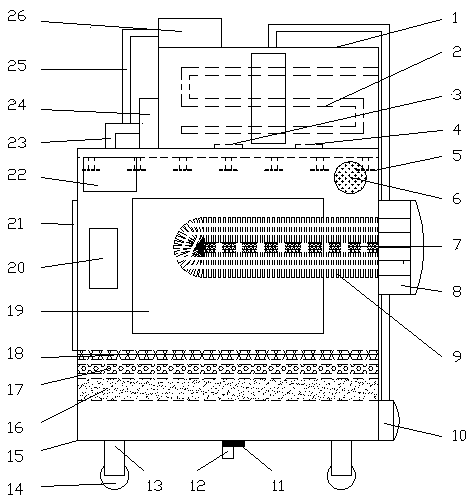

摘要附图
权利要求书
1.一种畜牧养殖用清洗设备，包括壳体(15)和喷头(5)，其特征在于：所述壳体(15)内腔的顶部设有喷头(5)，所述喷头(5)通过水管(23)与第一水泵(24)连接，所述第一水泵(24)设于水箱(1)外表面左侧的底部，所述水箱(1)设于壳体(15)外表面顶部的右端，所述水箱(1)外表面顶部的左端设有臭氧发生器(26)，所述臭氧发生器(26)通过臭氧进气管(25)与水管(23)连接，所述水箱(1)内腔底部的左端设有温度传感器(3)，所述水箱(1)内腔底部的右端设有压力传感器(4)，所述水箱(1)的内腔设有加热管(2)，所述水箱(1)外表面顶部的中端通过水管(23)与第二水泵(10)连接，所述第二水泵(10)设于壳体(15)外表面右侧的底部，所述壳体(15)内腔右侧的中端设有转轴(7)，所述转轴(7)的外表面设有毛刷(9)，所述壳体(15)内腔的下端设有挡板(18)，所述挡板(18)外表面的下端设有过滤网(17)，所述过滤网(17)外表面的下端设有絮凝反应仓(16)，所述壳体(15)外表面的底部设有支撑腿(13)，所述支撑腿(13)外表面的底部设有滚轮(14)，所述壳体(15)外表面底部的中端设有出水口(12)，所述出水口(12)外表面顶部的右端设有电磁阀(11)，所述壳体(15)外表面左侧的中端设有进出口(21)，所述壳体(15)外表面右侧的中端设有电机(8)，所述壳体(15)外表面的右上端设有扬声器(6)，所述壳体(15)外表面的左上端设有显示器(22)，所述显示器(22)外表面的下端设有控制器(20)，所述控制器(20)与加热管(2)、温度传感器(3)、电磁阀(11)、第一水泵(24)、第二水泵(10)、显示器(22)、臭氧发生器(26)和电机(8)电连接，所述电机(8)与转轴(7)电连接，所述压力传感器(4)与第一水泵(24)和扬声器(6)电连接。
2.根据权利要求1所述的一种畜牧养殖用清洗设备，其特征在于：所述加热管(2)为S型设置。
3.根据权利要求1所述的一种畜牧养殖用清洗设备，其特征在于：所述挡板(18)设有小孔。
4.根据权利要求1所述的一种畜牧养殖用清洗设备，其特征在于：所述水箱(1)和壳体(15)的外表面设有观察窗(19)。
5.根据权利要求1所述的一种畜牧养殖用清洗设备，其特征在于：所述絮凝反应仓(16)内的絮凝剂为聚合铝类絮凝剂。
6.根据权利要求1所述的一种畜牧养殖用清洗设备，其特征在于：所述过滤网(17)内设有活性炭。
7.根据权利要求1所述的一种畜牧养殖用清洗设备，其特征在于：所述喷头(5)的数量为七个。
说明书
一种畜牧养殖用清洗设备
技术领域
本发明涉及清洗设备技术领域，具体为一种畜牧养殖用清洗设备。
背景技术
改革开放以来，中国畜牧业发展取得了举世瞩目的成就。畜牧业生产规模不断扩大，畜产品总量大幅增加，畜产品质量不断提高。特别是近些年来，随着强农惠农政策的实施，畜牧业呈现出加快发展势头，畜牧业生产方式发生积极转变，规模化、标准化、产业化和区域化步伐加快。目前，畜牧业产值已占中国农业总产值的34%，畜牧业发展快的地区，畜牧业收入已占到农民收入的40%以上。许多地方畜牧业已经成为农村经济的支柱产业，成为增加农民收入的主要来源，一大批畜牧业优秀品牌不断涌现，为促进现代畜牧业的发展做出了积极贡献。
当前，中国畜牧业发展特别是畜产品质量安全监管仍面临着严峻形势，任务艰巨。一些地方存在着畜牧业投入不足、畜牧业生产和畜产品加工有隐患、影响畜产品质量安全的不确定性因素依然存在、饲养环境和生产条件相对落后、重大动物疫病形势严峻等问题。长期以来中国农村生产模式还是以传统的农业生产为主，小规模生产，自然经济仍占居一定的主导地位。在养殖业方面则体现为以散养为主，处于家庭生产的副业地位。这种散养模式与科学化、规模化、集约化生产的现代养殖业相比相距甚远。散户养殖生产设备、生产技术以及生产条件相对落后，尤其在思想意识方面不能适应现代化养殖业的需要。大部分散户养殖户仍旧把农业养殖当作家庭收入的一个补充形式，加之这些养殖户文化水平相对较低，接受现代化的专业养殖技能比较困难，这也成为在农村大规模发展养殖业的一大障碍。而且即使这些问题忽略不计的话，大规模的畜牧养殖也会因多种因素而难以快速发展，养殖者为了实现较低的动物死亡率，缩短动物饲养周期，促进动物产品产量的增长，操作不当以及少数养殖户在利益驱使下违规违法使用抗生素、化学合成药物和饲料添加剂等，造成畜产品中的兽药及一些重金属、抗生素等危害人体健康的兽药残留增加，给畜牧产品的安全问题带来严重的隐患。
不得不说的是，当前国内的畜牧养殖业依旧面临着严峻的考验，但是问题需要逐个解决，个人畜牧业想要快速稳定的发展，畜牧的生存环境将是所必须首要解决的，特别是天气较为炎热的夏季，畜牧养殖工作一般较为难做，清洗、疫苗和降温工作，常常使得管理人员焦头烂额，更有甚者，给养殖者带来巨大的经济损失，人们在畜牧养殖时，通常使用池塘内的水来为畜牧清洗，以达到对畜牧的清洗、降温的目的，但这种自然的清洗方法达不到清洗清洗畜牧的目的，且在池塘内的水被污染时，会对牲畜的健康造成极大的安全隐患，为此，我们提出一种畜牧养殖用清洗设备。
发明内容
本发明的目的在于提供一种畜牧养殖用清洗设备，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种畜牧养殖用清洗设备，包括壳体和喷头，所述壳体内腔的顶部设有喷头，所述喷头通过水管与第一水泵连接，所述第一水泵设于水箱外表面左侧的底部，所述水箱设于壳体外表面顶部的右端，所述水箱外表面顶部的左端设有臭氧发生器，所述臭氧发生器通过臭氧进气管与水管连接，所述水箱内腔底部的左端设有温度传感器，所述水箱内腔底部的右端设有压力传感器，所述水箱的内腔设有加热管，所述水箱外表面顶部的中端通过水管与第二水泵连接，所述第二水泵设于壳体外表面右侧的底部，所述壳体内腔右侧的中端设有转轴，所述转轴的外表面设有毛刷，所述壳体内腔的下端设有挡板，所述挡板外表面的下端设有过滤网，所述过滤网外表面的下端设有絮凝反应仓，所述壳体外表面的底部设有支撑腿，所述支撑腿外表面的底部设有滚轮，所述壳体外表面底部的中端设有出水口，所述出水口外表面顶部的右端设有电磁阀，所述壳体外表面左侧的中端设有进出口，所述壳体外表面右侧的中端设有电机，所述壳体外表面的右上端设有扬声器，所述壳体外表面的左上端设有显示器，所述显示器外表面的下端设有控制器，所述控制器与加热管、温度传感器、电磁阀、第一水泵、第二水泵、显示器、臭氧发生器和电机电连接，所述电机与转轴电连接，所述压力传感器与第一水泵和扬声器电连接。
优选的，所述加热管为S型设置。
优选的，所述挡板设有小孔。
优选的，所述水箱和壳体的外表面设有观察窗。
优选的，所述絮凝反应仓内的絮凝剂为聚合铝类絮凝剂。
优选的，所述过滤网内设有活性炭。
优选的，所述喷头的数量为七个。
与现有技术相比，本发明的有益效果是：该畜牧养殖用清洗设备设置了絮凝反应仓，可有效的提高污水的净化能力，且可使污水的酸碱度达到中性，使牲畜能更好更健康的使用净化后的水，不仅节约了水资源，减少了人们水费开支，还降低了污水对环境的污染，保护了牲畜的身体健康，S型加热管可有效提高水的加热效率，节省了人们等待时间，为人们的使用带来了极大的便利，设置了毛刷，可对牲畜的皮毛进行深层次的清理，不仅提高了牲畜的清洗效果，也提高了牲畜的享受，使之喜欢上这种清洗方式，不仅有益于其自身的健康，也方便了人们的养殖，压力传感器可在水箱内的压力低于预设值时，使扬声器发出报警声，并自动关闭第一水泵的电源，不仅延长了第一水泵的使用寿命，也降低了人们的财产损失，设置了臭氧发生器，可有效提高对牲畜的消毒清洗效果，保障了牲畜的健康，滚轮可方便人们对清洗设备的移动，且设有简易固定装置，增加了清洗装置的灵活性，为人们的使用带来了极大的便利。
