申请日2015.03.27
公开(公告)日2015.09.09
IPC分类号C02F9/14
摘要
本实用新型公开了一种发电式工业污水处理设备，包括沉淀池，絮凝中和池和二氧化氯反应器，沉淀池的上部安装有可沿其前后方向移动的漂浮物收集刮盒，漂浮物收集刮盒高度可调，漂浮物被过滤到漂浮物收集刮盒内回收,沉淀池的内腔中接近污水进水口处设有上伸的挡板，污水冲击挡板后可降低污水流速，避免冲起池底的沉淀物，絮凝中和池分为絮凝中和区和清水区，絮凝中和后的水进入清水区后再进入二氧化氯反应器中进一步消毒，絮凝中和池的右侧上部安装有药物槽，可以对污水进行中和处理，药物槽的底部安装有倾斜设置的导向板，中和后的污水沿着导线板进入絮凝中和区，这样可以减小水流速度，避免将其中的絮凝物冲起，本实用新型污水处理效果好。

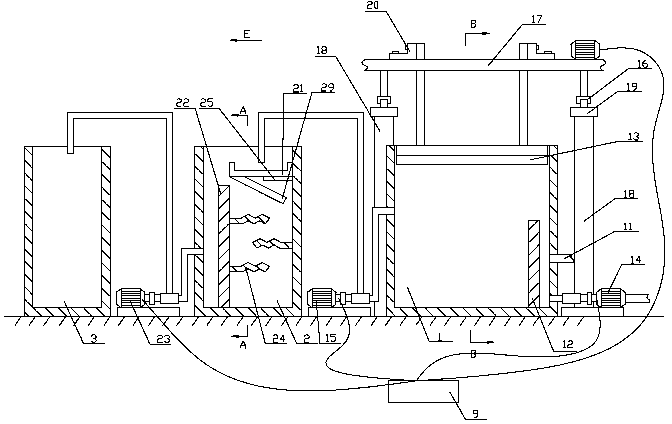

摘要附图
权利要求书
1.一种发电式工业污水处理设备，包括沉淀池(1)，絮凝中和池(2)和二氧化氯反应器(3)，所述沉淀池(1)的右侧部设有污水进水口(11)，其特征是：所述沉淀池(1)的内腔中接近污水进水口(11)处设有上伸的挡板(12)，所述沉淀池(1)的上部设有可沿沉淀池(1)前后方向移动且高度可调的漂浮物收集刮盒(13)，沉淀池(1)的右侧底部设有第一排污泵(14)，沉淀池(1)的左侧中上部安装有第一排水泵(15)，第一排水泵(15)的出水管伸入絮凝中和池(2)内，絮凝中和池(2)的右侧上部安装有药物槽(21)，絮凝中和池(2)的底壁上安装有上伸的隔板(22)，隔板(22)将絮凝中和池(2)分为右侧的絮凝中和区和左侧的清水区，絮凝中和池(2)的右侧壁和隔板(22)的右侧壁上分别设有相对内伸且交错分布的折流板(24)，絮凝中和池(2)的右侧后部安装有第二排污泵，絮凝中和池(2)的左侧部安装有第二排水泵(23)，第二排水泵(23)的出水管伸入二氧化氯反应器(3)内，沉淀池(1)的侧部安装有发电装置(9)，所述第一排污泵(14)、第一排水泵(15)、第二排水泵(23)、和第二排污泵分别与发电装置(9)电连接。
2.根据权利要求1所述的发电式工业污水处理设备，其特征是：所述沉淀池(1)的上部安装有桁车(17)，沉淀池(1)的上部两侧安装有与桁车(17)对应的滑轨(16)，漂浮物收集刮盒(13)通过两个连接臂安装在桁车(17)上,桁车(17)上安装有驱动其运动的电机，该电机与发电装置(9)电连接。
3.根据权利要求2所述的发电式工业污水处理设备，其特征是：所述沉淀池(1)前后端两两对应设置有上伸的立柱(18)，两立柱(18)之间连接有用于固定滑轨(16)的托板(19)。
4.根据权利要求2所述的发电式工业污水处理设备，其特征是：所述桁车(17)的横梁上设有可供连接臂穿过的通孔，所述桁车(17)横梁上安装有可固定连接臂的安装板(20)。
5.根据权利要求4所述的发电式工业污水处理设备，其特征是：所述安装板(20)包括固定在桁车(17)横梁上表面的水平段和与水平段垂直的竖直段，竖直段上设有通孔，连接臂上间隔设有多个与通孔对应且可将连接臂固定在竖直段上的安装孔。
6.根据权利要求2所述的发电式工业污水处理设备，其特征是：所述漂浮物收集刮盒(13)包括与连接臂固接的高挡板(13-1)和与高挡板(13-1)平行设置的低挡板(13-2)，高挡板(13-1)与低挡板(13-2)底部之间连接有底板(13-3)，底板(13-3)上均布有多个漏水微孔(13-4)。
7.根据权利要求1所述的发电式工业污水处理设备，其特征是：所述药物槽(21)焊接在絮凝中和池(2)的右侧壁上，絮凝中和池(2)的侧壁上焊接有与药物槽(21)下表面接触的支撑板(25),药物槽(21)的下部设有导流板(29)，导流板(29)的一端固接在药物槽(21)的左端部，导流板(29)的另一端向絮凝中和池(2)的右侧壁倾斜设置。
8.根据权利要求7所述的发电式工业污水处理设备，其特征是：所述折流板(24)的相对内端为弯折板，所述隔板(22)的高度低于药物槽(21)的高度。
说明书
发电式工业污水处理设备
技术领域
本实用新型涉及一种发电式工业污水处理设备。
背景技术
随着经济的发展,工业越来越发达，工业废水排放问题也越来越严重，因此工业废水处理问题也越来越重要。现有技术中的工业污水处理设备一般工序比较复杂，沉淀过滤效果不够好，不能有针对性的处理污水中的漂浮物和一些水中带有负(正)电性难于分离的粒子，也不能针对具有酸碱性的污水进行有效处理，这样就可能会导致污水处理不达标。
实用新型内容
本实用新型要解决的技术问题是针对上述缺陷，提供一种发电式工业污水处理设备，该发电式工业污水处理设备可以对漂浮物和一些水中带有负(正)电性难于分离的粒子进行有效处理，也可以对具有酸碱度的污水进行有效处理，污水处理效果好。
为了解决上述技术问题，本实用新型包括沉淀池，絮凝中和池和二氧化氯反应器，所述沉淀池的右侧部设有污水进水口，其结构特点是：所述沉淀池的内腔中接近污水进水口处设有上伸的挡板，所述沉淀池的上部设有可沿沉淀池前后方向移动且高度可调的漂浮物收集刮盒，沉淀池的右侧底部设有第一排污泵，沉淀池的左侧中上部安装有第一排水泵，第一排水泵的出水管伸入絮凝中和池内，絮凝中和池的右侧上部安装有药物槽，絮凝中和池的底壁上安装有上伸的隔板，隔板将絮凝中和池分为右侧的絮凝中和区和左侧的清水区，絮凝中和池的右侧壁和隔板的右侧壁上分别设有相对内伸且交错分布的折流板，絮凝中和池的右侧后部安装有第二排污泵，絮凝中和池的左侧部安装有第二排水泵，第二排水泵的出水管伸入二氧化氯反应器内，沉淀池的侧部安装有发电装置，所述第一排污泵、第一排水泵、第二排水泵、和第二排污泵分别与发电装置电连接。
所述沉淀池的上部安装有桁车，沉淀池的上部两侧安装有与桁车对应的滑轨，漂浮物收集刮盒通过两个连接臂安装在桁车上，桁车上安装有驱动其运动的电机，该电机与发电装置电连接。
所述沉淀池前后端两两对应设置有上伸的立柱，两立柱之间连接有用于固定滑轨的托板。
所述桁车的横梁上设有可供连接臂穿过的通孔，所述桁车横梁上安装有可固定连接臂的安装板。
所述安装板包括固定在桁车横梁上表面的水平段和与水平段垂直的竖直段，竖直段上设有通孔，连接臂上间隔设有多个与通孔对应且可将连接臂固定在竖直段上的安装孔。
所述漂浮物收集刮盒包括与连接臂固接的高挡板和与高挡板平行设置的低挡板，高挡板与低挡板底部之间连接有底板，底板上均布有多个漏水微孔。
所述药物槽焊接在絮凝中和池的右侧壁上，絮凝中和池的侧壁上焊接有与药物槽下表面接触的支撑板,药物槽的下部设有导流板，导流板的一端固接在药物槽的左端部，导流板的另一端向絮凝中和池的右侧壁倾斜设置。
所述折流板的相对内端为弯折板，所述隔板的高度低于药物槽的高度。
采用上述方案后的优点效果是：沉淀池的上部安装有可沿其前后方向移动的漂浮物收集刮盒，漂浮物收集刮盒高度可调，漂浮物收集刮盒随桁车沿沉淀池前后方向移动时，即可将池面的漂浮物收集到盒体内，漂浮物收集刮盒来回移动一段时间后，调整连接臂与安装板的安装位置，从而使漂浮物收集刮盒高出水平面，此时漂浮物收集刮盒中的污水从漏水微孔返回沉淀池，漂浮物被过滤到漂浮物收集刮盒内回收;沉淀池的内腔中接近污水进水口处设有上伸的挡板，污水进入后首先冲击挡板，这样就可以降低污水进入时的流速，避免冲起池底的沉淀物;絮凝中和池的底壁上安装有上伸的隔板，隔板将絮凝中和池分为右侧的絮凝中和区和左侧的清水区，絮凝和中和后的水可以进入清水区，进而进入二氧化氯反应器中进一步消毒;絮凝中和池的右侧上部安装有药物槽，根据污水的酸碱性选择在药物槽放置对应的药物，从而对污水进行中和处理，药物槽的底部安装有倾斜设置的导向板，临近絮凝中和池右侧壁的一端较低，中和后的污水沿着导线板进入絮凝中和区，这样可以减小水流速度，避免将其中的絮凝物冲起。综上所述，本申请可以有针对性的对污水进行处理，处理效果好。
