申请日2012.12.10
公开(公告)日2013.05.29
IPC分类号B65D25/38; B65D25/00; B65D25/24
摘要
一种基层医院医疗污水排放存储装置，属于医疗污水收集装置技术领域。有些污水处理管网不好的地方，出现基层医院产生的医疗污水一般都随着现有的排污管道排放容易污染地下水，这些医疗污水难处理污染环境，因此这些污水应该在倾倒时单独收集起来进行处理。该实用新型的技术方案为：带万向轮底盘(11)上分别设置有两个插柱孔(13)，带进污水管(14)的医疗污水收集箱(6)的底部上分别固定有两个插销柱(12)，插销柱(12)插在插柱孔(13)内，支管(5)与进污水管(14)通过中管螺纹活结(10)连接相通。它的优点是：使用它收集医疗污水操作简单方便省时省力，使其单独分类单独处理节约处理污水成本减少对地下水的污染。
权利要求书

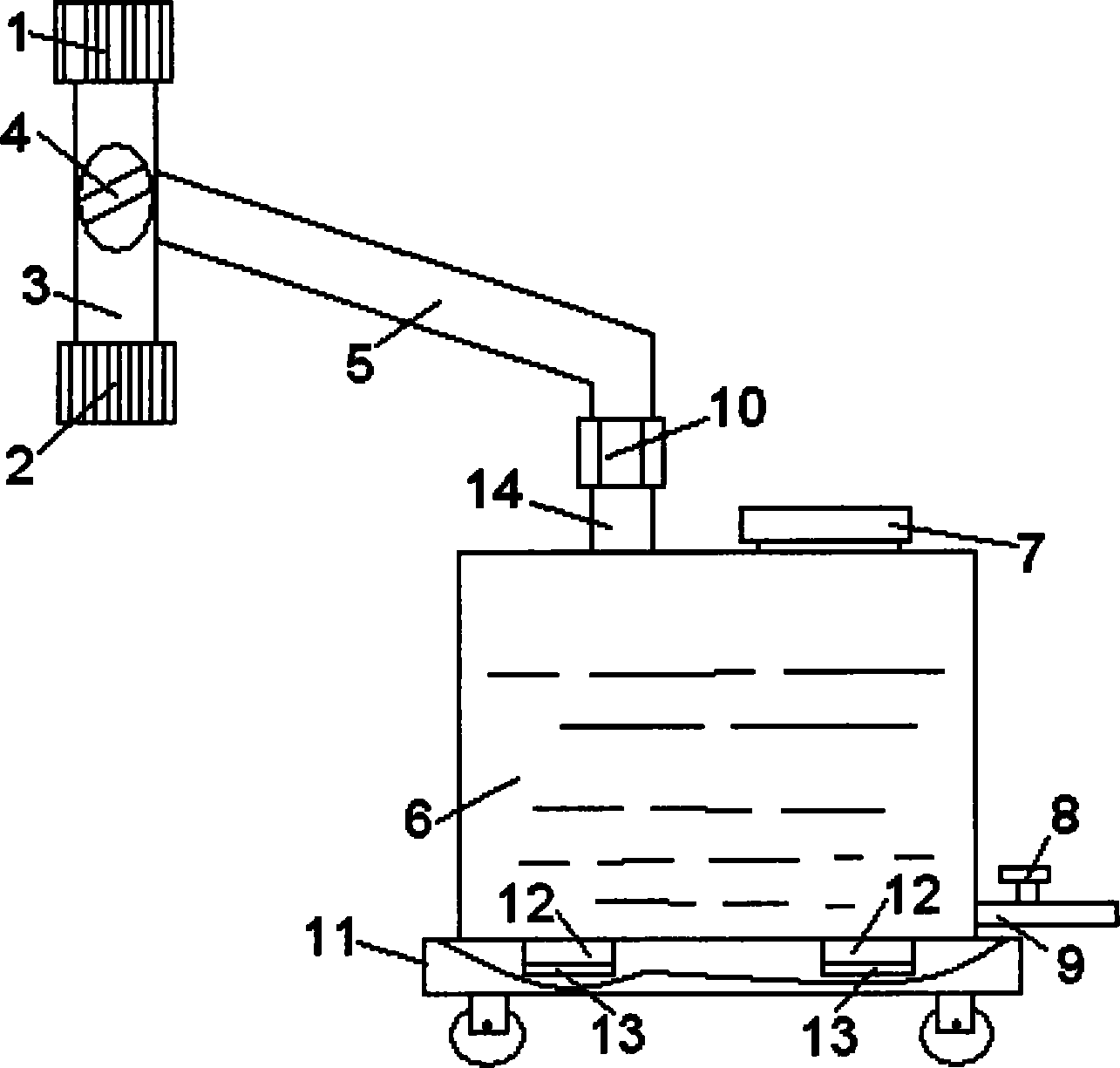

1.一种基层医院医疗污水排放存储装置，其特征是：带万向轮底盘(11)上分别设置有 两个插柱孔(13)，带进污水管(14)的医疗污水收集箱(6)的底部上分别固定有两个插销 柱(12)，插销柱(12)插在插柱孔(13)内，支管(5)与进污水管(14)通过中管螺纹活 结(10)连接相通，连接管(3)的上下两端分别设置有上管螺纹活结(1)和下管螺纹活结 (2)，支管(5)的一端和连接管(3)固定连接相通，其另一端与带箱体盖(7)的医疗污水 收集箱(6)固定连接相通;带水龙头(8)的医疗污水排出管(9)与医疗污水收集箱(6) 固定连接相通，在支管(5)和连接管(3)的接合处设置有三通阀门(4)。
说明书
一种基层医院医疗污水 排放存储装置
技术领域
本实用新型涉及医疗污水收集装置技术领域，更具体的讲是一种基层医院医疗污水排放 存储装置。
背景技术
有些污水处理管网不好的地方，出现基层医院产生的医疗污水一般都随着现有的排污管 道排放容易污染地下水，这些医疗污水难处理污染环境，因此这些污水应该在倾倒时单独收 集起来进行处理，但至今没有设计出一种装置来收集和存放这些污水。
发明内容
为克服上述缺点，本实用新型的目的是设计一种基层医院医疗污水排放存储装置。它的 技术方案为：带万向轮底盘上分别设置有两个插柱孔，带进污水管的医疗污水收集箱的底部 上分别固定有两个插销柱，插销柱插在插柱孔内，支管与进污水管通过中管螺纹活结连接相 通，连接管的上下两端分别设置有上管螺纹活结和下管螺纹活结，支管的一端和连接管固定 连接相通，其另一端与带箱体盖的医疗污水收集箱固定连接相通;带水龙头的医疗污水排出 管与医疗污水收集箱固定连接相通，在支管和连接管的接合处设置有三通阀门。该实用新型 的优点是：该基层医院医疗污水排放存储装置结构设计合理，构思巧妙新颖，把上管螺纹活 结和下管螺纹活结分别拧到基层医院医疗污水排污管之间上，当排医疗污水时打开三通阀门 让下水管道、支管和进污水管用中管螺纹活结接好连通将这些医疗污水排入医疗污水收集箱 中收集起来，当医疗污水收集箱中的医疗污水盛满后，拧下中管螺纹活结，通过带万向轮底 盘把医疗污水收集箱运到相应位置处，打开水龙头经医疗污水排出管排入罐车内，将这些医 疗污水运到专门处理医疗污水的污水处理厂处理即可;使用它收集医疗污水操作简单方便省 时省力，使其单独分类单独处理节约处理污水成本减少对地下水的污染。
