申请日2011.07.12
公开(公告)日2013.01.16
IPC分类号B01F5/16; C02F1/24; B01F3/04
摘要
本发明公开了一种污水处理用液气混溶器，其特征在于：所述液气混溶器包括泵体、泵盖、止动环、叶轮与弹簧，泵盖安装在泵体上，止动环、叶轮与弹簧位于泵体与泵盖之间，止动环环套在叶轮轴上，弹簧位于叶轮与泵体之间。所述弹簧为锥形弹簧。所述叶轮与泵体之间设有密封圈、轴封环、轴封盖与轴封。所述叶轮的周边缘安装有上叶片组和下叶片组，上叶片为辐射直叶片，下叶片为后倾多边叶片。本发明污水处理用液气混溶器具有容器量大、气泡径小、耗能低、效果好的优点。
权利要求书
1.一种污水处理用液气混溶器，其特征在于：所述液气混溶器包括 泵体、泵盖、止动环、叶轮与弹簧，泵盖安装在泵体上，止动环、叶轮 与弹簧位于泵体与泵盖之间，止动环环套在叶轮轴上，弹簧位于叶轮与 泵体之间。
2.根据权利要求1所述的污水处理用涡流气浮器，其特征在于：所 述弹簧为锥形弹簧。
3.根据权利要求1所述的污水处理用涡流气浮器，其特征在于：所 述叶轮与泵体之间设有密封圈、轴封环、轴封盖与轴封。
4.根据权利要求1所述的污水处理用涡流气浮器，其特征在于：所 述叶轮的周边缘安装有上叶片组和下叶片组，上叶片为辐射直叶片，下 叶片为后倾多边叶片。
说明书
一种污水处理用液气混溶器
技术领域
本发明涉及一种污水处理用液气混溶器，具体地说是一种具有容器 量大、气泡径小、耗能低、效果好的污水处理用液气混溶器。
背景技术
气浮法是污废水处理的重要工艺手段，其原理是使水中产生大量的 气泡，以形成水、气及水中污染物的三相混合体，气泡粘附污染物，上 浮到液面而去除。目前使用的技术，主要用鼓风机曝气(气泡径为毫米 级)和用空气压缩机对溶气水加压，使空气溶于水中，然后释放(气泡 径为100微米以上)。现有的污废水处理工艺存在容器量小、气泡径大、 耗能高的缺点。
发明内容
本发明的目的是提供一种具有容器量大、气泡径小、耗能低、效果 好的污水处理用液气混溶器。
本发明的目的通过以下技术方案来实现。

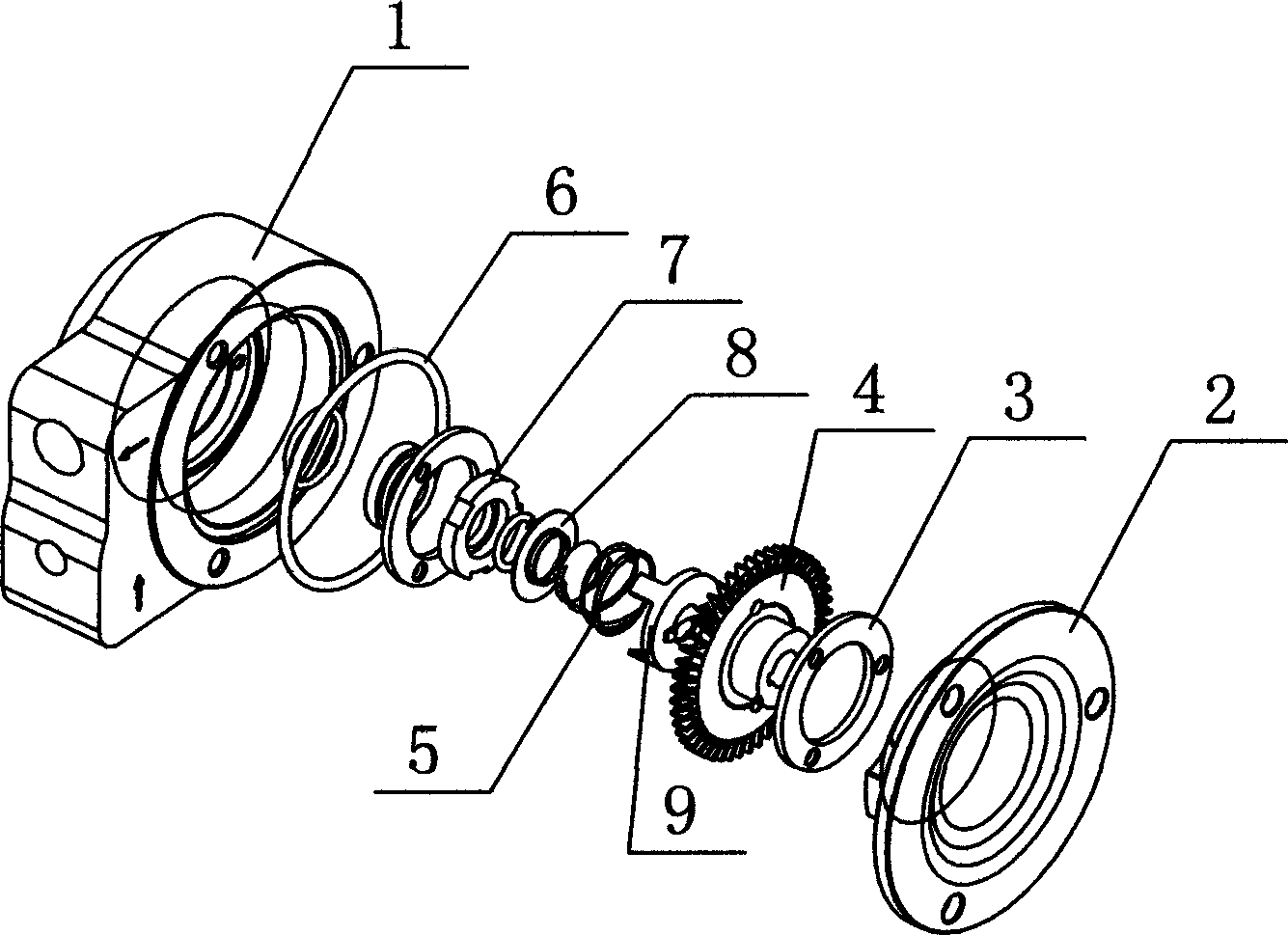

一种污水处理用液气混溶器，其特征在于：所述液气混溶器包括泵 体、泵盖、止动环、叶轮与弹簧，泵盖安装在泵体上，止动环、叶轮与 弹簧位于泵体与泵盖之间，止动环环套在叶轮轴上，弹簧位于叶轮与泵 体之间。
所述弹簧为锥形弹簧。
所述叶轮与泵体之间设有密封圈、轴封环、轴封盖与轴封。
所述叶轮的周边缘安装有上叶片组和下叶片组，上叶片为辐射直叶 片，下叶片为后倾多边叶片。
本发明与现有技术相比具有以下优点：
本发明污水处理用液气混溶器具有容器量大、气泡径小、耗能低、 效果好的优点。
