申请日2012.12.10
公开(公告)日2013.05.22
IPC分类号C02F103/32; C02F9/10
摘要
本实用新型公开了一种用于食品工业高盐度废水的处理装置，包括清水池，盐水池，所述清水池通过循环管路连接冷凝器;所述盐水池通过盐水输送管连接进水槽，所述盐水输送管上设第一过滤装置，所述进水槽内设第二过滤装置;所述进水槽的进水端连接芳香族聚酰膜元件过滤器、出水端连接蒸发间;所述芳香族聚酰膜元件过滤器分别连接至所述清水池及盐水池，所述清水池与所述芳香族聚酰膜元件过滤器的连接管道上设在线灭菌装置及第一净水管;所述冷凝器内设有第二净水管，所述第二净水管通过一蒸发管连接所述的蒸发间。本实用新型设备简单易行，可直接通过总控制管路长度对废水的含盐量进行控制，每隔3-15分钟进水一次，装置可循环，可有效除盐并方便回收。
权利要求书
1.一种用于食品工业高盐度废水的处理装置，其特征在于，包括清水 池，盐水池，所述的清水池通过循环管路连接冷凝器;所述的盐水池通过盐 水输送管连接进水槽，在所述盐水输送管上设第一过滤装置，所述进水槽内 设置有多层过滤网构成的第二过滤装置;所述的进水槽的进水端连接芳香族 聚酰膜元件过滤器、出水端连接蒸发间;所述的芳香族聚酰膜元件过滤器分 别连接至所述清水池及盐水池，在所述清水池与所述芳香族聚酰膜元件过滤 器的连接管道上设有在线灭菌装置及第一净水管;所述的冷凝器内设有第二 净水管，所述第二净水管通过一蒸发管连接所述的蒸发间。
2.根据权利要求1所述的用于食品工业高盐度废水的处理装置，其特 征在于，在所述的清水池内设有清水输送泵，在所述的盐水池内设盐水输送 泵。
3.根据权利要求1或2所述的用于食品工业高盐度废水的处理装置， 其特征在于，所述的蒸发间内设有加热装置。
4.根据权利要求3所述的用于食品工业高盐度废水 的处理装置，其特 征在于，所述的蒸发间设有用于密封的可打开的蒸发间门。
5.根据权利要求1或3所述的用于食品工业高盐度废水的处理装置， 其特征在于，所述的进水槽通过导水管连接所述的蒸发间，在所述导水管上 设有控制阀。
6.根据权利要求1所述的用于食品工业高盐度废水的处理装置，其特 征在于，所述的盐水输送管上设有单向阀。
说明书
一种用于食品工业高盐度废水的处理装置
技术领域
本实用新型涉及盐水处理技术领域，具体涉及一种用于食品工业高盐度 废水的处理装置。
背景技术
高盐度废水的治理排放，根据国内外有关研究报道，近期发展起来的对 高盐度废水的处理方法主要有生物与物理、物化组合工艺、电化学以及膜处 理法等
无机盐类在微生物生长过程中起着促进酶反应，维持膜平衡和调节渗透 压的重要作用。但盐浓度过高，会对微生物的生长产生抑制作用，主要抑 制原因在于：
(1)、盐浓度过高时渗透压高，使微生物细胞脱水引起细胞原生质分离。
(2)、高含盐情况下因盐析作用而使脱氢酶活性降低。
(3)、高氯离子浓度对细菌有毒害作用。
(4)、由于水的密度增加，活性污泥容易上浮流失。
为此，高含盐废水的生物处理需要进行稀释，通常在低盐浓度下(盐浓 度小于1%运行)，造成水资源的浪费，处理设施庞大、投资增加，运行费 用提高。随着水资源的日趋紧张，国家出台的保护水资源各项法规和收费 的实施，给高含盐废水处理的企业带来了负担。
也有人研究生物方法处理高含盐废水，但是从淡水环境到高盐环境时， 由于盐的变化可能引起微生物代谢途径的改变，菌种选择的结果使适应高 盐的菌种较少，只有当微生物经培养驯化后，才能产生适应高盐的菌种， 以耐受一定的盐浓度。而生物处理的方法效果并不明显，且处理成本较高， 对设备的要求也较高。
高盐度废水的化学物质处理技术目前比较欠缺，有使用电化学进行处理 的，但不实用，电化学法的能耗高，设备容易腐蚀，运行费用高，所以实际 大规模工业应用还比较少，而且对设备的导电性能以及产生的废气也较难 处理。
目前高盐度废水处理工艺中，最经常使用常规的物理方法，例如日晒工 艺，但是受气候和温度的影响过大，不利于长年四季处理;或者冷凝蒸发等 工艺，但效果较差、设备残留物回收困难或者能量利用率不高。
实用新型内容
本实用新型目的在于克服上述现有技术的缺陷而提供一种结构简单，成 本低且回收效率高的用于食品工业高盐度废水的处理装置。
为实现上述目的，本实用新型采用如下技术方案：

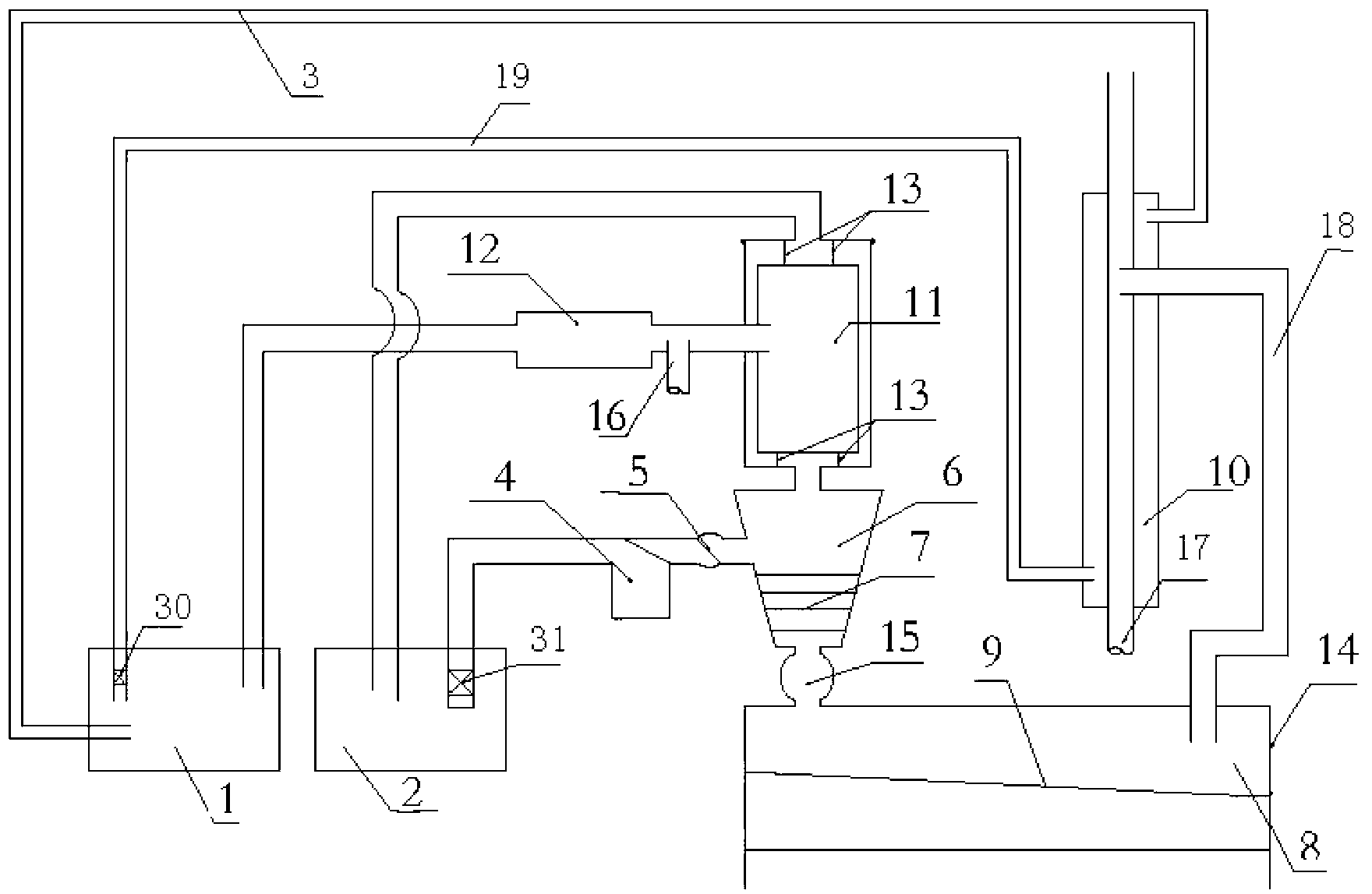

一种用于食品工业高盐度废水的处理装置，包括清水池，盐水池，所述 的清水池通过循环管路连接冷凝器;所述的盐水池通过盐水输送管连接进水 槽，在所述盐水输送管上设第一过滤装置，所述进水槽内设置有多层过滤网 构成的第二过滤装置;所述的进水槽的进水端连接芳香族聚酰膜元件过滤 器、出水端连接蒸发间;所述的芳香族聚酰膜元件过滤器分别连接至所述清 水池及盐水池，在所述清水池与所述芳香族聚酰膜元件过滤器的连接管道上 设有在线灭菌装置及第一净水管;所述的冷凝器内设有第二净水管，所述第 二净水管通过一蒸发管连接所述的蒸发间。
在所述的清水池内设有清水输送泵，在所述的盐水池内设盐水输送泵所 述的蒸发间内设有加热装置。
所述的蒸发间设有用于密封的可打开的蒸发间门。
所述的进水槽通过导水管连接所述的蒸发间，在所述导水管上设有控制 阀。
所述的盐水输送管上设有单向阀。
本实用新型设备简单易行，且可以直接通过总控制管路的长度对废水的 含盐量进行控制，每隔3-15分钟进水一次，装置可以循环，可以有效除盐 并方便回收。
