申请日2016.05.31
公开(公告)日2016.12.07
IPC分类号C02F9/14; C02F1/32; C02F3/34
摘要
本实用新型公开了一种医疗废水处理处置，所述壳体内部一侧设有微处理罐，所述壳体内部另一侧上方设有反应室，所述反应室下侧设有消毒室，所述微处理罐一侧上方设有进水管，所述过滤栅格板的下侧设有生物膜过滤板，所述微处理罐的上表面设有罐盖，所述电机下侧连接有搅拌杆，所述反应室上表面设有加药器，所述加药器上安装有第一电磁阀，所述反应室一侧上方设有进气口，所述反应室内部下表面两侧设有加热器，所述反应室下表面中间部位设有第二电磁阀，所述消毒室上表面设有紫外灭菌灯。本实用新型实现了医疗废水的净化处理，减少疾病及传染病的传播，并经消毒室消毒杀菌处理后达标排放，具有运行成本低，处理水量大。

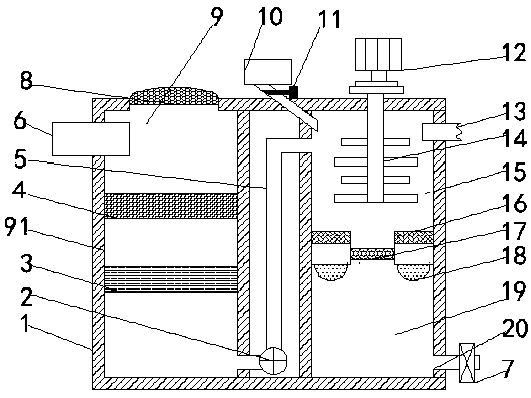

摘要附图
权利要求书
1.一种医疗废水处理处置，包括壳体(1)，其特征在于：所述壳体(1)内部一侧设有微处理罐(9)，所述壳体(1)内部另一侧上方设有反应室(15)，所述反应室(15)下侧设有消毒室(19)，所述微处理罐(9)一侧上方设有进水管(6)，所述微处理罐(9)内部上侧设有过滤栅格板(4)，所述过滤栅格板(4)的下侧设有生物膜过滤板(3)，所述微处理罐(9)的上表面设有罐盖(8)，所述微处理罐(9)一侧下方与反应室(15)之间连接有连通管(5)，所述连通管(5)上设有水泵(2)，所述反应室(15)上端设有电机(12)，所述电机(12)下侧连接有搅拌杆(14)，且搅拌杆(14)贯穿于壳体(1)并延伸至反应室(15)内，所述反应室(15)上表面设有加药器(10)，所述加药器(10)上安装有第一电磁阀(11)，所述反应室(15)一侧上方设有进气口(13)，所述反应室(15)内部下表面两侧设有加热器(16)，所述反应室(15)下表面中间部位设有第二电磁阀(17)，所述消毒室(19)上表面设有紫外灭菌灯(18)，所述消毒室(19)一侧下方设有出水管(20)，所述出水管(20)上设有阀门(7)。
2.根据权利要求1所述的一种医疗废水处理处置，其特征在于：所述加热器(16)为高温加热器。
3. 根据权利要求1所述的一种医疗废水处理处置，其特征在于：所述连通管(5)呈Z字形。
4.根据权利要求1所述的一种医疗废水处理处置，其特征在于：所述紫外灭菌灯(18)的数量为2个。
5.根据权利要求1所述的一种医疗废水处理处置，其特征在于：所述微处理罐(9)、反应室(15)与消毒室(19)的内表面均设有耐腐蚀结构层(91)。
说明书
一种 医疗废水处理处置
技术领域
本实用新型涉及污水处理技术领域，具体为一种医疗废水处理处置。
背景技术
医疗废水主要是从医院的诊疗室、化验室、病房、洗衣房和手术室等排放的污水，其污水来源及成分十分复杂，水质均一性差，而且混杂一定数量的致病菌、病毒等, 针对医疗废水，现有的医疗废水处理只停留在进行简单的消毒即进行排放阶段，存在很大的隐患并会对环境造成了污染，含有病原微生物的医院污水，不经过消毒处理排放进入城市下水管道或环境水体，往往会造成水体的污染，引发各种疾病及传染病，严重危害人们的身体健康，因此，提出了一种医疗废水处理处置。
实用新型内容
本实用新型的目的在于提供一种医疗废水处理处置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种医疗废水处理处置，包括壳体，所述壳体内部一侧设有微处理罐，所述壳体内部另一侧上方设有反应室，所述反应室下侧设有消毒室，所述微处理罐一侧上方设有进水管，所述微处理罐内部上侧设有过滤栅格板，所述过滤栅格板的下侧设有生物膜过滤板，所述微处理罐的上表面设有罐盖，所述微处理罐一侧下方与反应室之间连接有连通管，所述连通管上设有水泵，所述反应室上端设有电机，所述电机下侧连接有搅拌杆，且搅拌杆贯穿于壳体并延伸至反应室内，所述反应室上表面设有加药器，所述加药器上安装有第一电磁阀，所述反应室一侧上方设有进气口，所述反应室内部下表面两侧设有加热器，所述反应室下表面中间部位设有第二电磁阀，所述消毒室上表面设有紫外灭菌灯，所述消毒室一侧下方设有出水管，所述出水管上设有阀门。
优选的，所述加热器为高温加热器。
优选的，所述连通管呈Z字形。
优选的，所述紫外灭菌灯的数量为2个。
优选的，所述微处理罐、反应室与消毒室的内表面均设有耐腐蚀结构层。
与现有技术相比，本实用新型的有益效果是：该医疗废水处理处置的废水由进水管依次进入微处理罐、反应室与消毒室，通过生物膜过滤板将污水中颗粒物质和胶体物质迅速絮凝截留和吸附，通过紫外灭菌灯发出的紫外线对医疗废水进一步的消毒，从而实现废水的净化处理，使其达到符合标准的废水，减少疾病及传染病的传播，并经消毒室消毒杀菌处理后达标排放，具有运行成本低，处理水量大。
