申请日2016.07.21
公开(公告)日2018.01.30
IPC分类号C02F1/22
摘要
本发明涉及一种污水处理设备，尤其是涉及一种采用低温分离技术使污水中盐离子析出结晶进而实现盐离子分离的污水低温分离器,包括低温甲醇存贮罐、罐体一、罐体二、污水进口、污水出口、甲醇进口、甲醇出口、电机和叶片，罐体一设在罐体二内，污水进口和污水出口与罐体一连通，甲醇进口和甲醇出口与罐体二连通，电机的传动轴与叶片连接，所述叶片设在罐体一内,本发明利用保温杯原理将甲醇进行低温处理后对污水进行降温处理，降温后的污水内的盐离子会因为自身的特性而从污水内析出形成盐晶体，叶片的转动可以进一步帮助盐晶体析出，而污水进口处的扰流设计可以使得污水在还未进入罐体一时就开始进行降温处理，从而提高污水分离的效率。
权利要求书

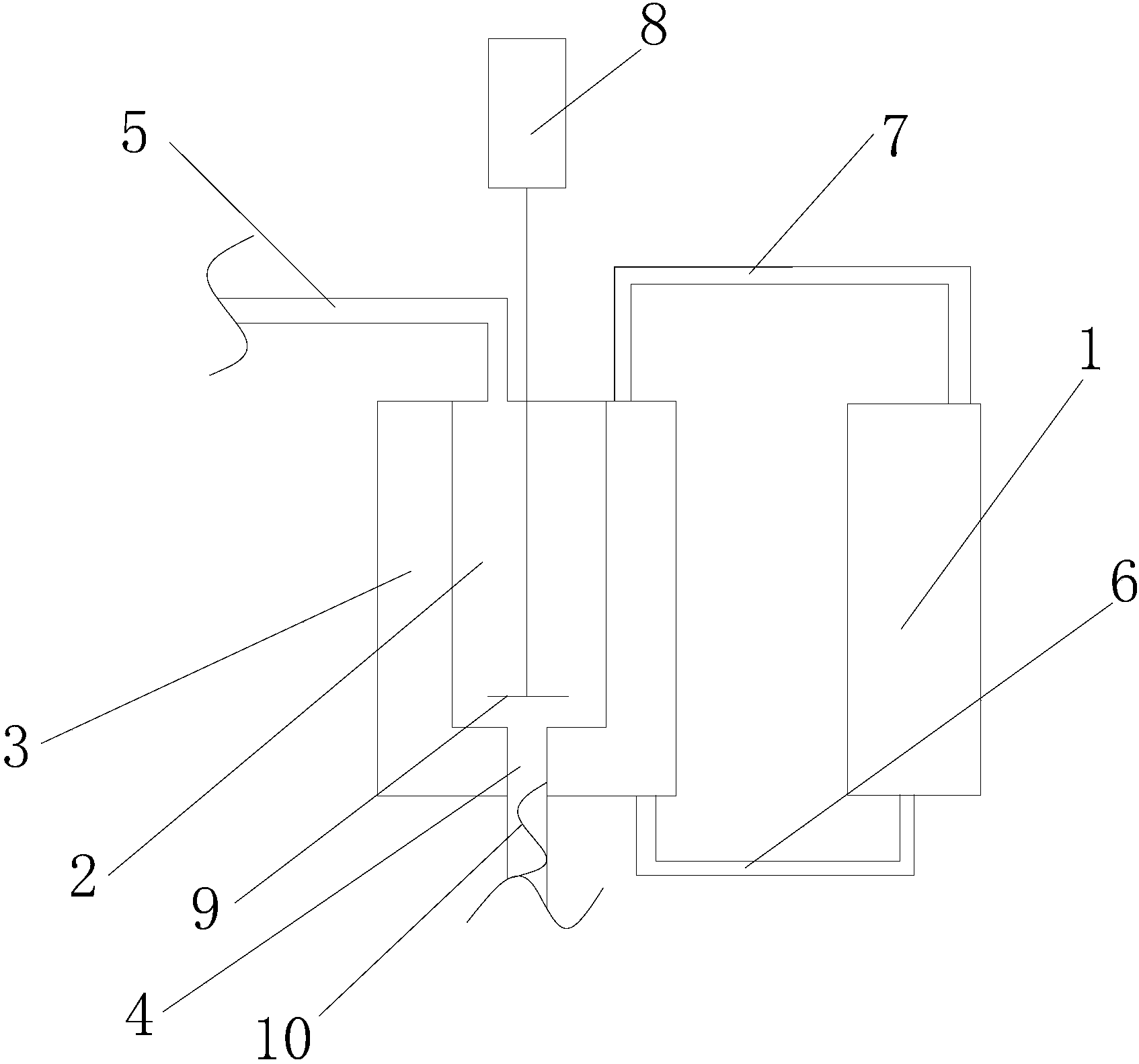

1.一种污水低温分离器，包括低温甲醇存贮罐(1)、罐体一(2)、罐体二(3)、污水进口(4)、污水出口(5)、甲醇进口(6)、甲醇出口(7)、电机(8)和叶片(9)，所述罐体一(2)设在罐体二(3)内，所述污水进口(4)和污水出口(5)与罐体一(2)连通，所述甲醇进口(6)和甲醇出口(7)与罐体二(3)连通，所述电机(8)的传动轴与叶片(9)连接，所述叶片(9)设在罐体一(2)内。
2.根据权利要求1所述的污水低温分离器，其特征在于：所述甲醇进口(6)和甲醇出口(7)安装在罐体二(3)的上部。
3.根据权利要求1所述的污水低温分离器，其特征在于：所述污水进口(4)穿过罐体二(3)与罐体一(2)的底部连通。
4.根据权利要求1所述的污水低温分离器，其特征在于：所述污水出口(5)穿过罐体二(3)与罐体一(2)的顶部连通。
5.根据权利要求1所述的污水低温分离器，其特征在于：所述污水进口(4)为硬质塑料构成的管体。
6.根据权利要求5所述的污水低温分离器，其特征在于：所述管体内设有扰流部件(10)。
说明书
污水低温分离器
技术领域
本发明涉及一种污水处理设备，尤其是涉及一种污水低温分离器。
背景技术
目前，工业生产形成的污水中含有大量的盐离子，如电镀厂镀件洗涤水，有色金属冶炼厂除尘排水等。而实际所需处理的废水中含有的盐离子并不是单一种类，往往多种盐离子并存，这些盐离子对环境构成的威胁很大。
发明内容
针对现有技术中的上述不足，本发明提供一种采用低温分离技术使污水中盐离子析出结晶进而实现盐离子分离的污水低温分离器。
为实现以上技术目的,本发明的技术方案是:一种污水低温分离器，包括低温甲醇存贮罐、罐体一、罐体二、污水进口、污水出口、甲醇进口、甲醇出口、电机和叶片，所述罐体一设在罐体二内，所述污水进口和污水出口与罐体一连通，所述甲醇进口和甲醇出口与罐体二连通，所述电机的传动轴与叶片连接，所述叶片设在罐体一内。
作为优选，所述甲醇进口和甲醇出口安装在罐体二的上部。
作为优选，所述污水进口穿过罐体二与罐体一的底部连通。
作为优选，所述污水出口穿过罐体二与罐体一的顶部连通。
作为优选，所述污水进口为硬质塑料构成的管体。
作为优选，所述管体内设有扰流部件。
从以上描述可以看出，本发明具备以下优点：本发明利用保温杯原理将甲醇进行低温处理后对污水进行降温处理，降温后的污水内的盐离子会因为自身的特性而从污水内析出形成盐晶体，叶片的转动可以进一步帮助盐晶体析出，而污水进口处的扰流设计可以使得污水在还未进入罐体一时就开始进行降温处理，从而提高污水分离的效率。
