申请日2016.07.21
公开(公告)日2018.01.30
IPC分类号C02F9/00
摘要

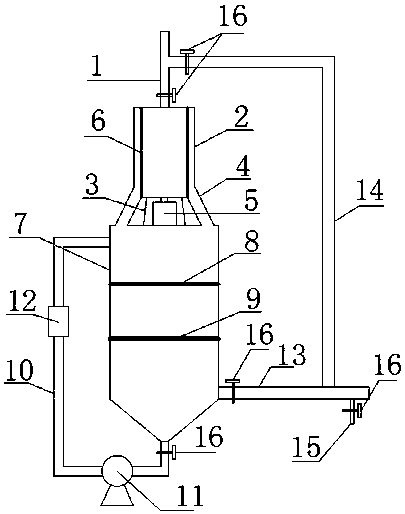

一种用于金属制品废水的处理设备，包括废水进口管、离心罐、支架、连通管、离心电机、离心筒、处理罐、第一填料层、第二填料层、回流管、回流泵、止回阀、排水管、放空管、取样口以及阀门;所述废水进口管与所述离心罐中间部位固定连接，所述离心罐通过所述支架与所述处理罐固定连接，所述离心罐还通过所述连接管与所述处理罐连通，所述离心罐内设有离心筒，所述离心罐与所述处理罐之间设有一离心电机，所述离心电机与所述离心筒转动连接，所述第一填料层、第二填料层依次固定在所述处理罐内，所述排水管位于所述处理罐底部;该用于金属制品废水的处理设备结构简单，效率高，通过离心电机以及离心筒的相互配合，使得废水初步固液分离，避免在废水处理设备中阻塞。
权利要求书
1.一种用于金属制品废水的处理设备，至少包括废水进口管、离心罐、支架、连通管、离心电机、离心筒、处理罐、第一填料层、第二填料层、回流管、回流泵、止回阀、排水管、放空管、取样口以及阀门;其特征在于：所述废水进口管与所述离心罐中间部位固定连接，所述离心罐通过所述支架与所述处理罐固定连接，所述离心罐还通过所述连接管与所述处理罐连通，所述离心罐内设有离心筒，所述离心罐与所述处理罐之间设有一离心电机，所述离心电机与所述离心筒转动连接，所述第一填料层、第二填料层由上至下依次固定在所述处理罐内，所述排水管位于所述处理罐底部。
2.根据权利要求1所述的一种用于金属制品废水的处理设备，其特征在于：所述回流管一端与所述处理罐底端连接，另一端与所述第一填料层上部的处理罐连接，且所述回流管上还设有回流泵以及止回阀。
3.根据权利要求1所述的一种用于金属制品废水的处理设备，其特征在于：所述放空管一端与所述废水进口管连接，另一端与所述排水管连接。
4.根据权利要求1所述的一种用于金属制品废水的处理设备，其特征在于：所述取样口设在所述排水管上。
5.根据权利要求1所述的一种用于金属制品废水的处理设备，其特征在于：所述废水进口管、回流管、排水管、放空管以及取样口均设有阀门，且所述废水进口管、回流管、排水管、放空管设有的阀门为闸阀，所述取样口设有的阀门为截止阀。
说明书
一种用于金属制品废水的处理设备
技术领域
本发明涉及一种废水处理设备，具体为一种用于金属制品废水的处理设备。
背景技术
水是人类及一切生物赖以生存的必不可少的重要物质，是工农业生产、经济发展和环境改善不可替代的极为宝贵的自然资源。废水处理，是为使废水达到排水某一水体或再次使用的水质要求，并对其进行净化的过程。随着水资源的日益匮乏，人们越来越注意到节约用水的重要性。解决水资源匮乏的方案还要向排出的废水如何净化进行转移。现有技术中的金属制品处理过程中会产生废水，废水处理技术水平还不是很完善，废水的处理也不是很彻底。另外，现有的废水处理设备在废水处理时容易对设备堵塞，且难以放空处理设备，结构复杂，不利于维修。
发明内容
本发明的目的在于提供一种用于金属制品废水的处理设备，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种用于金属制品废水的处理设备，至少包括废水进口管、离心罐、支架、连通管、离心电机、离心筒、处理罐、第一填料层、第二填料层、回流管、回流泵、止回阀、排水管、放空管、取样口以及阀门;其特征在于：所述废水进口管与所述离心罐中间部位固定连接，所述离心罐通过所述支架与所述处理罐固定连接，所述离心罐还通过所述连接管与所述处理罐连通，所述离心罐内设有离心筒，所述离心罐与所述处理罐之间设有一离心电机，所述离心电机与所述离心筒转动连接，所述第一填料层、第二填料层由上至下依次固定在所述处理罐内，所述排水管位于所述处理罐底部。
优选的，所述回流管一端与所述处理罐底端连接，另一端与所述第一填料层上部的处理罐连接，且所述回流管上还设有回流泵以及止回阀。
优选的，所述放空管一端与所述废水进口管连接，另一端与所述排水管连接。
优选的，所述取样口设在所述排水管上。
优选的，所述废水进口管、回流管、排水管、放空管以及取样口均设有阀门，且所述废水进口管、回流管、排水管、放空管设有的阀门为闸阀，所述取样口设有的阀门为截止阀。
本发明的有益效果是：该用于金属制品废水的处理设备结构简单，效率高，通过离心电机以及离心筒的相互配合，使得废水初步固液分离，避免在废水处理设备中阻塞，通过取样口进行取样检测，若合格则通过排水管排出，若不合格，则通过回流管再次进入处理罐，进行多次循环处理，当设备故障或需要更换填料，则通过放空管进行放空离心罐以及处理罐，使废水从放空管排出，便于维修处理罐。
