申请日2016.05.09
公开(公告)日2016.09.07
IPC分类号C02F9/10
摘要
本发明属于高含盐废水处理技术领域且公开了一种零排放脱盐水处理装置，包括脱盐水装置、NF浓缩装置、除硬絮凝沉淀装置、增压泵、止回阀、蝶阀、压力表、第一保安过滤器、第二保安过滤器、低压电化学装置、循环水箱、清洗水箱、排水沟、球阀、蒸发结晶装置，除硬絮凝沉淀装置底部通过导管与排水沟连接，且除硬絮凝沉淀装置与排水沟之间设有球阀。本发明将反渗透浓水进入NF浓缩装置，NF浓缩装置的浓水进入除硬絮凝沉淀装置，把浓水中钙、镁等离子经沉淀去除，然后经过滤进入低压电化学处理装置，把浓水中的离子进行分离，产生的合格淡水送到前面工艺回用，达到一定浓度的盐水进入蒸发结晶装置处理，得到固体的盐，达到零排放的目的。
权利要求书
1.一种零排放脱盐水处理装置，包括脱盐水装置、除硬絮凝沉淀装置、增压泵、止回阀、蝶阀、压力表、第一保安过滤器、第二保安过滤器、低压电化学装置、循环水箱、清洗水箱、排水沟、球阀、蒸发结晶装置，其特征在于：所述脱盐水装置通过导管与除硬絮凝沉淀装置连接，所述除硬絮凝沉淀装置底部通过导管与板框压滤机连接，且所述除硬絮凝沉淀装置与板框压滤机之间设有球阀，所述板框压滤机与污泥场相连，所述板框压滤机一侧还与脱盐水装置连接，并且所述板框压滤机与脱盐水装置之间设有球阀，所述除硬絮凝沉淀装置与增压泵通过导管连接，且所述除硬絮凝沉淀装置与增压泵之间设有蝶阀，所述增压泵与第一保安过滤器通过导管连接，并且所述增压泵与第一保安过滤器之间设有压力表，所述第一保安过滤器与低压电化学装置通过导管连接，所述低压电化学装置通过导管与循环水箱连接，并且所述低压电化学装置和循环水箱之间设有蝶阀，所述循环水箱的另一侧通过导管与增压泵连接，并且所述循环水箱与增压泵之间设有蝶阀，所述增压泵通过导管与低压电化学装置连接，并且所述增压泵与低压电化学装置之间设有止回阀，蝶阀和压力表，所述循环水箱的底部通过导管与排水沟连接，所述循环水箱与排水沟之间设有球阀，所述循环水箱与蒸发结晶装置连接，所述低压电化学装置还通过导管与清洗水箱连接，所述低压电化学装置与清洗水箱之间设有蝶阀，所述清洗水箱的另一侧通过导管与增压泵连接，并且所述清洗水箱与增压泵之间设有蝶阀，所述增压泵与第二保安过滤器连接，所述第二保安过滤器与低压电化学装置通过导管连接，所述清洗水箱底部还通过导管与排水沟连接，所述清洗水箱与排水沟连接的导管上设有球阀。
2.根据权利要求1所述的一种零排放脱盐水处理装置，其特征在于，所述增压泵与第一保安过滤器之间设有止回阀和蝶阀。
3.根据权利要求1所述的一种零排放脱盐水处理装置，其特征在于，所述第一保安过滤器与低压电化学装置之间设有蝶阀。
4.根据权利要求1所述的一种零排放脱盐水处理装置，其特征在于，所述脱盐水装置与除硬絮凝沉淀装置间还设有NF浓水回收装置。
5.根据权利要求1所述的一种零排放脱盐水处理装置，其特征在于，所述增压泵与低压电化学装置的导管上还设有另一条导管与所述循环水箱连接，并且与循环水箱连接的导管上还设有多个蝶阀。
6.根据权利要求1所述的一种零排放脱盐水处理装置，其特征在于，所述循环水箱与蒸发结晶装置之间设有蝶阀。
7.根据权利要求1所述的一种零排放脱盐水处理装置，其特征在于，所述增压泵与第二保安过滤器之间设有止回阀，蝶阀和压力表。
8.根据权利要求1所述的一种零排放脱盐水处理装置，其特征在于，所述第二保安过滤器与低压电化学装置连接的导管上还者有另一条导管与循环水箱连接，并且与循环水箱连接的导管上设有蝶阀。
说明书
一种零排放脱盐水处理装置
技术领域
本发明具体涉及一种零排放脱盐水处理装置，属于高含盐废水处理技术领域。
背景技术
反渗透膜技术是最为先进的分离技术之一,已经在电厂、医药、化工、电子、食品饮料等行业广泛应用。反渗透膜技术水利用率大约75%，约有25%的水含盐量高，利用价值低，排放掉了。造成了水资源浪费和环境污染。
发明内容
本发明要解决的技术问题克服现有的缺陷，提供一种反渗透高含盐浓水零排放水处理装置，能够把电厂，医药，化工，电子，食品饮料等行业的反渗透浓水进行高效回收处理，达到零排放的目的，有效解决背景技术中的问题。
为了解决上述技术问题，本发明提供了如下的技术方案：

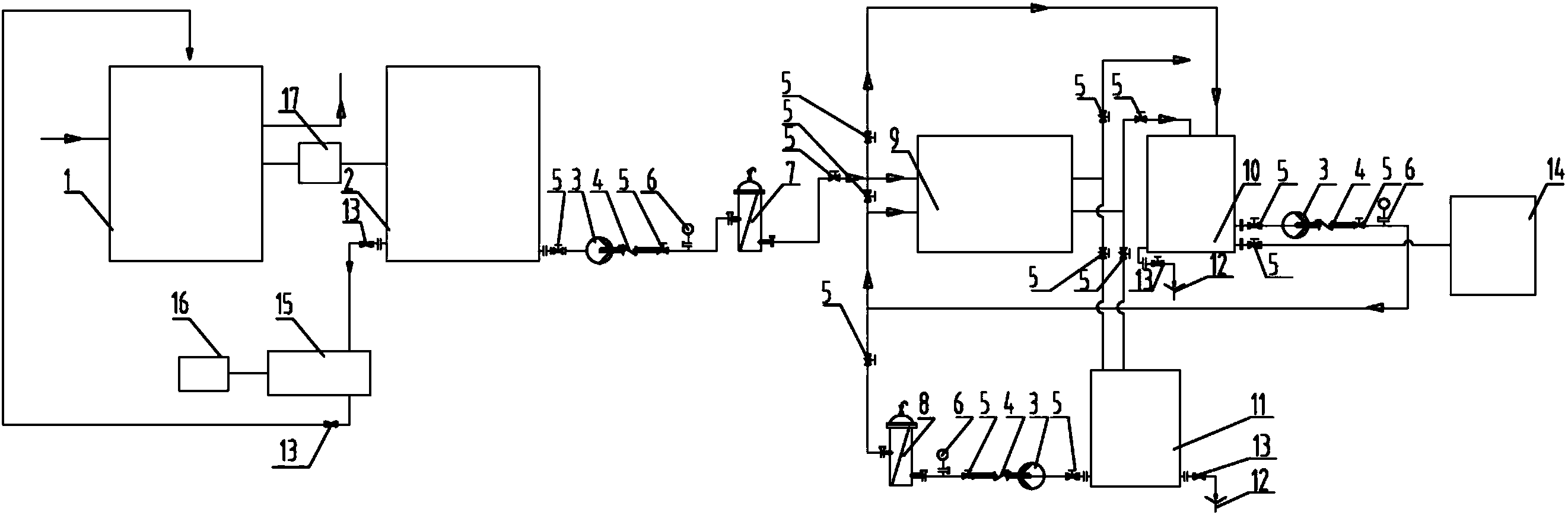

本发明提供一种零排放脱盐水处理装置，包括脱盐水装置、NF浓缩装置、除硬絮凝沉淀装置、增压泵、止回阀、蝶阀、压力表、第一保安过滤器、第二保安过滤器、低压电化学装置、循环水箱、清洗水箱、排水沟、球阀、蒸发结晶装置，其特征在于：所述脱盐水装置通过导管与NF浓缩装置连接，NF浓缩装置通过导管与除硬絮凝沉淀装置连接，所述除硬絮凝沉淀装置底部通过导管与板框压滤机连接，且所述除硬絮凝沉淀装置与板框压滤机之间设有球阀，所述板框压滤机与污泥场相连，所述板框压滤机一侧还与脱盐水装置连接，并且所述板框压滤机与脱盐水装置之间设有球阀，所述除硬絮凝沉淀装置与增压泵通过导管连接，且所述除硬絮凝沉淀装置与增压泵之间设有蝶阀，所述增压泵与第一保安过滤器通过导管连接，并且所述增压泵与第一保安过滤器之间设有压力表，所述第一保安过滤器与低压电化学装置通过导管连接，所述低压电化学装置通过导管与循环水箱连接，并且所述低压电化学装置和循环水箱之间设有蝶阀，所述循环水箱的另一侧通过导管与增压泵连接，并且所述循环水箱与增压泵之间设有蝶阀，所述增压泵通过导管与低压电化学装置连接，并且所述增压泵与低压电化学装置之间设有止回阀，蝶阀和压力表，所述循环水箱的底部通过导管与排水沟连接，所述循环水箱与排水沟之间设有球阀，所述循环水箱与蒸发结晶装置连接，所述低压电化学装置还通过导管与清洗水箱连接，所述低压电化学装置与清洗水箱之间设有蝶阀，所述清洗水箱的另一侧通过导管与增压泵连接，并且所述清洗水箱与增压泵之间设有蝶阀，所述增压泵与第二保安过滤器连接，所述第二保安过滤器与低压电化学装置通过导管连接，所述清洗水箱底部还通过导管与排水沟连接，所述清洗水箱与排水沟连接的导管上设有球阀。
作为本发明的一种优选技术方案，所述增压泵与第一保安过滤器之间设有止回阀和蝶阀。
作为本发明的一种优选技术方案，所述第一保安过滤器与低压电化学装置之间设有蝶阀。
作为本发明的一种优选技术方案，所述脱盐水装置与除硬絮凝沉淀装置间还设有NF浓水回收装置。
作为本发明的一种优选技术方案，所述增压泵与低压电化学装置的导管上还设有另一条导管与所述循环水箱连接，并且与循环水箱连接的导管上还设有多个蝶阀。
作为本发明的一种优选技术方案，所述循环水箱与蒸发结晶装置之间设有蝶阀。
作为本发明的一种优选技术方案，所述增压泵与第二保安过滤器之间设有止回阀，蝶阀和压力表。
作为本发明的一种优选技术方案，所述第二保安过滤器与低压电化学装置连接的导管上还者有另一条导管与循环水箱连接，并且与循环水箱连接的导管上设有蝶阀。
本发明所达到的有益效果是：一种零排放脱盐水处理装置，所述脱盐水装置通过导管与NF浓缩装置连接，NF浓缩装置通过导管与除硬絮凝沉淀装置连接，除硬絮凝沉淀装置把浓水中钙、镁等结垢离子去掉。经过滤后进入低压电化学处理装置，把水中绝大部分离子分离除去，产生的合格水送到前面工艺回用，另一侧达到一定高浓度盐水送到蒸发结晶装置处理，盐分固化。达到零排放的目的。
