申请日2016.07.21
公开(公告)日2018.01.30
IPC分类号C02F1/72
摘要

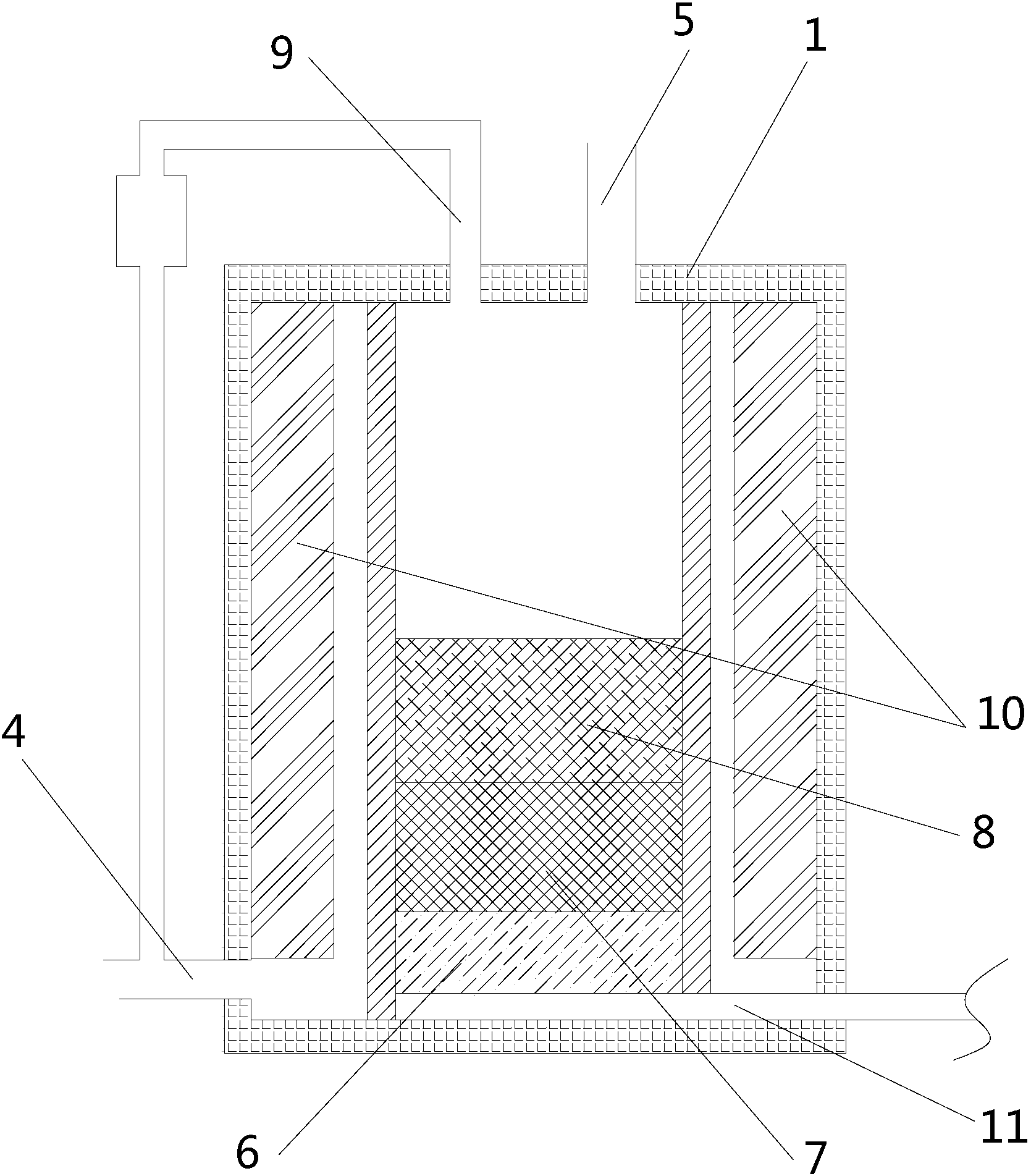

本发明涉及一种污水处理设备,尤其是涉及一种可对污水进行催化和处理等多方面处理的多功能污水处理装置,包括装置本体(1)、污水进口(4)、污水出口(5)、稀有金属层(6)、催化剂层(7)、钢球层(8)和泡沫出口(9),所述稀有金属层(6)、催化剂层(7)、钢球层(8)从下至上依次排列且位于装置本体(1)内的中间位置,所述污水进口(4)、污水出口(5)和泡沫出口(9)均设在装置本体(1)上,还包括曝气管(11),所述曝气管(11)设在装置本体(1)底部。
权利要求书
1.一种多功能污水处理装置,包括装置本体(1)、污水进口(4)、污水出口(5)、稀有金属层(6)、催化剂层(7)、钢球层(8)和泡沫出口(9),所述稀有金属层(6)、催化剂层(7)、钢球层(8)从下至上依次排列且位于装置本体(1)内的中间位置,所述污水进口(4)、污水出口(5)和泡沫出口(9)均设在装置本体(1)上,还包括曝气管(11),所述曝气管(11)设在装置本体(1)底部。
2.根据权利要求1所述的多功能污水处理装置,其特征在于:还包括超声波自清洗机构(10),所述超声波自清洗机构(10)为两个且分别设在装置本体(1)的两侧内壁上。
3.根据权利要求1所述的多功能污水处理装置,其特征在于:所述污水进口(4)安装在装置本体(1)底部。
4.根据权利要求1所述的多功能污水处理装置,其特征在于:所述污水出口(5)安装在装置本体(1)顶部。
5.根据权利要求1所述的多功能污水处理装置,其特征在于:所述泡沫出口(9)安装在装置本体(1)上部且与污水进口(4)连通。
6.根据权利要求1所述的多功能污水处理装置,其特征在于:所述钢球层(8)采用的钢球为低碳钢球。
说明书
多功能污水处理装置
技术领域
本发明涉及一种污水处理设备,尤其是涉及一种多功能污水处理装置。
背景技术
工业废水是指工业生产过程中所产生的废水、污水和废液,其中含有随水流失的工业生产用料、中间产物和产品以及生产过程中产生的污染物。随着工业的迅速发展,废水的种类和数量迅猛增加,对水体的污染也日趋广泛和严重,威胁人类的健康和安全。因此,对于保护环境来说,工业废水的处理比城市污水的处理更为重要。
现在针对这些污染,采用下列几种方法:1、化学沉淀法,它是通过化学絮凝剂与污水混合搅拌发生絮凝反应而将污水中有害物质絮凝成絮,进而沉淀的机理来达到分离污水中有害物的方法,该方法絮凝剂本身成本高、添加量大,使得用此法处理污水成本居高不下,絮凝剂添加量须精确化验计算,则给实际生产应用中的操作者带来不便,关键是难降解的分子连,普通聚凝剂及氧化剂的投入无法满足击破击碎污水中的长连分子结构;2、离子交换法和薄膜法,该法能够确保电镀废水达标排放,水质较好,但是再生和更换树脂、膜片的制作工艺复杂,不容易掌握。
发明内容
针对现有技术中的上述不足,本发明提供一种可对污水进行催化和处理等多方面处理的多功能污水处理装置。
为实现以上技术目的,本发明的技术方案是:一种多功能污水处理装置,包括装置本体、污水进口、污水出口、稀有金属层、催化剂层、钢球层和泡沫出口,所述稀有金属层、催化剂层、钢球层从下至上依次排列且位于装置本体内的中间位置,所述污水进口、污水出口和泡沫出口均设在装置本体上,还包括曝气管,所述曝气管设在装置本体底部。
作为优选,还包括超声波自清洗机构,所述超声波自清洗机构为两个且分别设在装置本体的两侧内壁上。
作为优选,所述污水进口安装在装置本体底部。
作为优选,所述污水出口安装在装置本体顶部。
作为优选,所述泡沫出口安装在装置本体上部且与污水进口连通。
作为优选,所述钢球层采用的钢球为低碳钢球。
从以上描述可以看出,本发明具备以下优点:采用本发明的多功能污水处理装置可对污水进行化学处理,同时可以根据实际污水的需要在稀有金属层、催化剂层填充指定的稀有金属和催化剂的种类,采用这种结构在实施时会产生大量泡沫,通过将泡沫出口与污水进口连通使得污水仍可以进行回流再分解的效果,并且增设的超声波自清洗机构可以更好的保证工作效果,同时钢球层采用的低碳钢球可以更好的帮助污水杂质的析出以及分解效果。
