申请日2016.05.09
公开(公告)日2016.09.07
IPC分类号G01N1/20
摘要
一种工业污水取样装置，它涉及一种取样装置。本实用新型为了解决现有的污水取样装置不适用于工业热污水深层取样的问题。本实用新型的取水组件和运输组件之间通过连接管密封连接，左矩形取水槽和右矩形取水槽在左右方向上扣合，左连杆和右连杆可转动交叉设置，卡扣安装在左连杆和右连杆上，取样腔体可转动安装在保温运输罐的内腔内，腔体隔断安装在柱状筒体内，调节杆安装在柱状筒体的中心，密封盖盖装在保温运输罐上，转向阀安装在调节杆的上端，保温运输罐的上部开设有进水口，所述进水口高于柱状筒体的上沿。本实用新型尤其适用于工业污水取样。
权利要求书

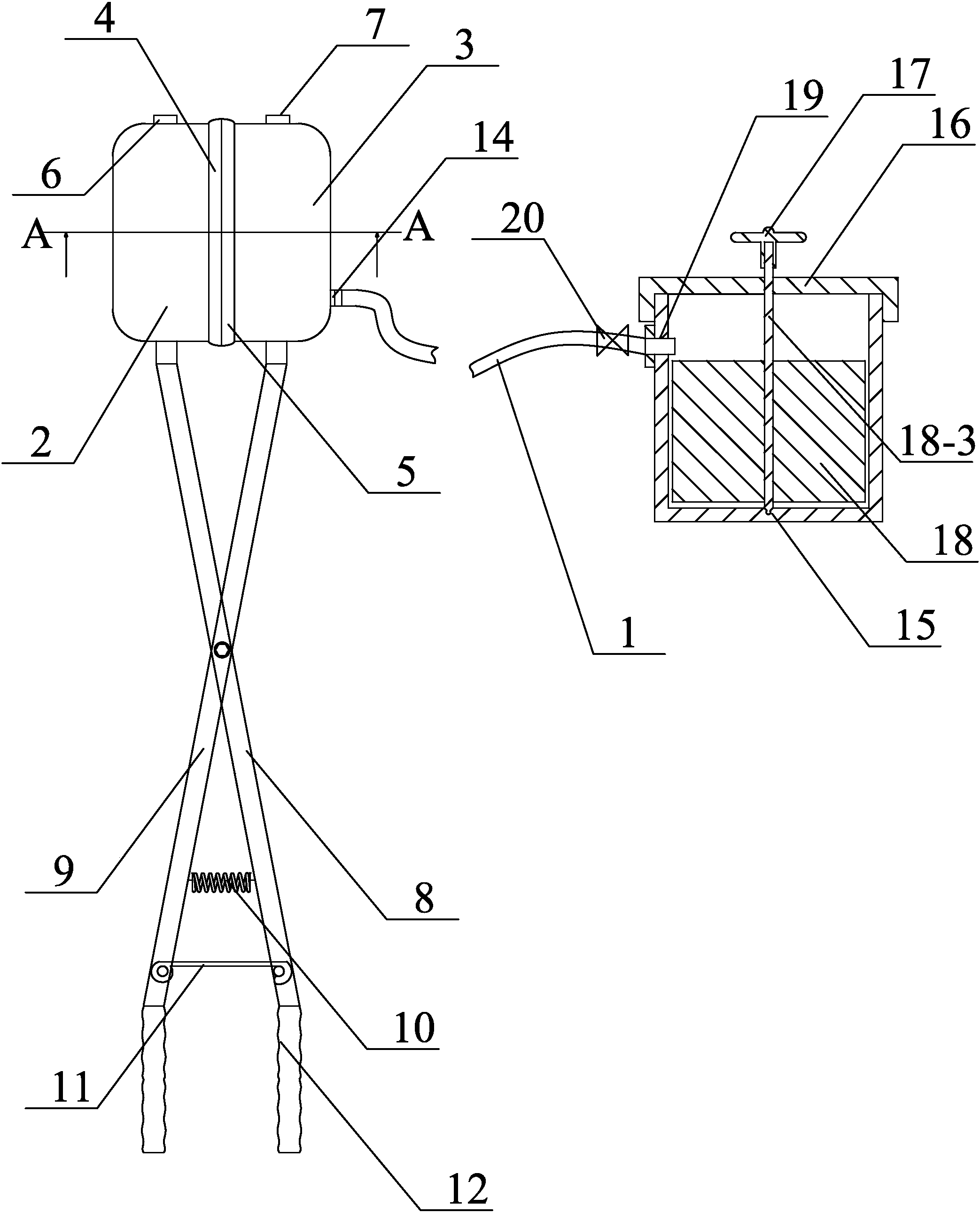

1.一种工业污水取样装置，其特征在于：它包括取水组件、运输组件和连接管(1)，取水组件和运输组件之间通过连接管(1)密封连接，
取水组件包括左矩形取水槽(2)、右矩形取水槽(3)、左槽密封条(4)、右槽密封条(5)、左密封塞(6)、右密封塞(7)、左连杆(8)、右连杆(9)、弹簧(10)、卡扣(11)和两个手柄(12)，左矩形取水槽(2)和右矩形取水槽(3)在左右方向上扣合，且左矩形取水槽(2)和右矩形取水槽(3)通过左槽密封条(4)和右槽密封条(5)进行扣合后的密封，左矩形取水槽(2)和右矩形取水槽(3)的前部分别开有一个通气孔，左密封塞(6)和右密封塞(7)分别安装在左矩形取水槽(2)和右矩形取水槽(3)上的通气孔上，左连杆(8)和右连杆(9)可转动交叉设置，左连杆(8)的一端和右连杆(9)的一端分别与左矩形取水槽(2)的后部和右矩形取水槽(3)的后部连接，左连杆(8)的另一端和右连杆(9)的另一端分别与一个手柄(12)连接，弹簧(10)连接在左连杆(8)和右连杆(9)之间，卡扣(11)安装在靠近手柄(12)一侧的左连杆(8)和右连杆(9)上，左矩形取水槽(2)的底部或右矩形取水槽(3)的底部开设有连接管(1)的连接孔(14);
运输组件包括保温运输罐(15)、密封盖(16)、转向阀(17)和取样腔体(18)，取样腔体(18)可转动安装在保温运输罐(15)的内腔内，取样腔体(18)包括柱状筒体(18-1)、腔体隔断(18-2)和调节杆(18-3)，腔体隔断(18-2)安装在柱状筒体(18-1)内，将柱状筒体(18-1)分隔成多个密封腔体，调节杆(18-3)安装在柱状筒体(18-1)的中心并与柱状筒体(18-1)的轴线重合，密封盖(16)盖装在保温运输罐(15)上，且调节杆(18-3)的上部穿过密封盖(16)，转向阀(17)安装在调节杆(18-3)的上端，保温运输罐(15)的上部开设有进水口(19)，所述进水口(19)高于柱状筒体(18-1)的上沿。
2.根据权利要求1所述的一种工业污水取样装置，其特征在于：取水组件还包括多个支撑座(13)，多个支撑座(13)均布安装在左矩形取水槽(2)和右矩形取水槽(3)的底部。
3.根据权利要求2所述的一种工业污水取样装置，其特征在于：它还包括阀门(20)，阀门(20)安装在连接管(1)上。
4.根据权利要求3所述的一种工业污水取样装置，其特征在于：腔体隔断(18-2)包括两个隔板，两个隔板交叉密封安装在柱状筒体(18-1)内，并将柱状筒体(18-1)分隔成四个取样腔。
5.根据权利要求4所述的一种工业污水取样装置，其特征在于：左连杆(8)的一端和右连杆(9)的一端分别与左矩形取水槽(2)的后部和右矩形取水槽(3)的后部可拆卸连接。
说明书
一种工业污水取样装置
技术领域
本实用新型涉及一种取样装置，具体涉及一种工业污水取样装置，尤其适用于对工业排出的热污水进行取样。
背景技术
随着国家对环境保护的高度重视，为保证水环境的健康和可持续发展，工业废水中污水的检测显得尤为重要，对于工业中排出的污水，污水处理厂都要设置污水取样点，在污水排放口和污水处理设施的进口、出口设水量监测点。工业废水监测频率按《综合污水排放标准》(GB 8978-1996)生产周期<8h，每2h采样一次，生产周期>8h，每4h采集一次。其他污水样，24h不少于2次。取样可用无色具塞硬质玻璃瓶或具塞聚乙烯瓶或水桶。但是上述取样方式不便于对工业排出的热水进行取样，因工业热水如果在取水过程中操作不当，易出现对人体烫伤的危险，还不便于对深层水采样，因常规的用工具盛出的热污水只是位于浅层的热水，无法达到中层甚至深层位置的水进行取样，给工业热污水的采样带来了不便。
实用新型内容
本实用新型的目的是为了解决现有的污水取样装置不适用于工业热污水深层取样的问题，进而提供一种工业污水取样装置。
本实用新型的技术方案是：一种工业污水取样装置，它包括取水组件、运输组件和连接管，取水组件和运输组件之间通过连接管密封连接，
取水组件包括左矩形取水槽、右矩形取水槽、左槽密封条、右槽密封条、左密封塞、右密封塞、左连杆、右连杆、弹簧、卡扣和两个手柄，左矩形取水槽和右矩形取水槽在左右方向上扣合，且左矩形取水槽和右矩形取水槽通过左槽密封条和右槽密封条进行扣合后的密封，左矩形取水槽和右矩形取水槽的前部分别开有一个通气孔，左密封塞和右密封塞分别安装在左矩形取水槽和右矩形取水槽上的通气孔上，左连杆和右连杆可转动交叉设置，左连杆的一端和右连杆的一端分别与左矩形取水槽的后部和右矩形取水槽的后部连接，左连杆的另一端和右连杆的另一端分别与一个手柄连接，弹簧连接在左连杆和右连杆之间，卡扣安装在靠近手柄一侧的左连杆和右连杆上，左矩形取水槽的底部或右矩形取水槽的底部开设有连接管的连接孔;
运输组件包括保温运输罐、密封盖、转向阀和取样腔体，取样腔体可转动安装在保温 运输罐的内腔内，取样腔体包括柱状筒体、腔体隔断和调节杆，腔体隔断安装在柱状筒体内，将柱状筒体分隔成多个密封腔体，调节杆安装在柱状筒体的中心并与柱状筒体的轴线重合，密封盖盖装在保温运输罐上，且调节杆的上部穿过密封盖，转向阀安装在调节杆的上端，保温运输罐的上部开设有进水口，所述进水口高于柱状筒体的上沿。
本实用新型与现有技术相比具有以下效果：
1.本实用新型的取样组件为左矩形取水槽和右矩形右取水槽，由于取水槽的底部均为平底，便于对排放在污水沟或者水渠或者污水池中的污水进行取样，有效避免了现有的勺形取水工具不便于对浅水(此处所指代的浅水是水面至水底的深度小于10厘米的情况)进行取样的问题。另外，本实用新型尤其能够对污水池中处于中间位置(水面以下0.6-1米)的污水进行取样，而且由于本实用新型设有四个取样腔，对于处于流动状态下的污水，能够连续取样，并且存储在保温罐中，对水样进行保温，不但便于检测连续流动状态下污水的成分，还便于检测污水排出的温度，为工业废污水的再次合理利用提供参考数据。
2、本实用新型通过采用密封的取样组件对热的污水进行取样，能够避免取样过程中对人体的烫伤，取样过程仅需工作人员在岸边操作即可，无需过近的接触热污水。
