公布日：2023.11.10
申请日：2023.08.21
分类号：C02F3/02(2023.01)I
摘要
本发明公开了一种一体化好氧颗粒污泥反应器，涉及污泥反应器技术领域，包括污泥反应池。通过分割板将污泥反应池进行一定数量的隔断，分割成多个区域，通过向这些区域加入同样的污水，通过在不同区域的反应拍内部加入不同品牌的好氧颗粒或者是厌氧颗粒，加入之后利用电机箱带动转动轴转动，从而带动反应拍转动，进行搅拌，通过连通反应槽和水体连通，一边搅拌一边反应，对污水进行水体处理，在搅拌的同时通过通气连接管连接气体装置，向污泥反应池内部进行气爆作业，进一步增加搅拌均匀性，通过观测对比不同区域的污水处理情况，从而可以看出不同好氧颗粒或者是厌氧颗粒的反应速率，直观的对比可以快速得到数据的效果，提高装置实验的明确性。
权利要求书

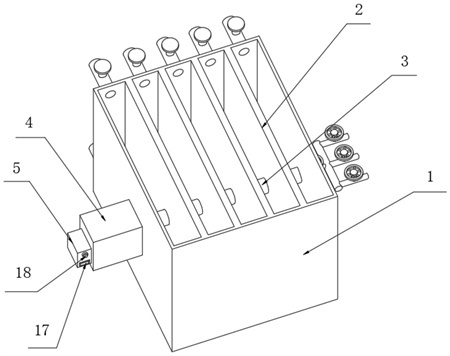

1.一种一体化好氧颗粒污泥反应器，包括污泥反应池(1)，所述污泥反应池(1)的内部固定安装有分割板(2)，其特征在于：所述污泥反应池(1)的内部转动连接有转动轴(3)，所述转动轴(3)一侧的顶端设置有电机箱(4)，所述电机箱(4)一侧的顶端固定安装有电力箱(5)，所述转动轴(3)远离电机箱(4)一侧的顶端连通有主力通气管(6)，所述主力通气管(6)的一侧连通有气体分流管(7)，所述气体分流管(7)的一侧连通有通气连接管(8)，所述主力通气管(6)和所述通气连接管(8)的一侧顶端设置有气体阀(9)，所述转动轴(3)的一侧固定安装有连接套轴(10)，所述连接套轴(10)的一侧顶端连通有喷气枪(11)，所述连接套轴(10)的一侧表面固定安装有反应拍(12)，所述反应拍(12)的一侧表面边缘开设有连通反应槽(13)。
2.根据权利要求1所述的一种一体化好氧颗粒污泥反应器，其特征在于，所述电机箱(4)内部的电机和所述转动轴(3)的连接关系为啮合连接，所述通气连接管(8)的数量为若干个，若干个所述通气连接管(8)均匀分布在所述气体分流管(7)的一侧。
3.根据权利要求1所述的一种一体化好氧颗粒污泥反应器，其特征在于，所述转动轴(3)的一侧表面开设有第一连通槽(14)，所述连接套轴(10)的内壁开设有第二连通槽(15)，所述连接套轴(10)的外表面开设有第三连通槽(16)。
4.根据权利要求3所述的一种一体化好氧颗粒污泥反应器，其特征在于，所述第一连通槽(14)和所述第二连通槽(15)的位置一一对应，所述第一连通槽(14)和所述第二连通槽(15)的连接关系为连通，所述第三连通槽(16)和所述喷气枪(11)的连接关系为连通。
5.根据权利要求1所述的一种一体化好氧颗粒污泥反应器，其特征在于，所述反应拍(12)包括加料臂(121)和反应盘(122)，所述加料臂(121)的一侧顶端开设有加料槽(123)，所述加料槽(123)的内部可拆卸安装有密封塞(124)，所述加料臂(121)的内部开设有传输轨(125)，所述反应盘(122)的内部开设有限位旋转轨(126)。
6.根据权利要求5所述的一种一体化好氧颗粒污泥反应器，其特征在于，所述加料槽(123)和所述密封塞(124)的连接关系为活动卡接，所述传输轨(125)和所述限位旋转轨(126)的连接关系为连通，所述限位旋转轨(126)和所述连通反应槽(13)的连接关系为连通。
7.根据权利要求1所述的一种一体化好氧颗粒污泥反应器，其特征在于，所述电力箱(5)的一侧顶端开设有电力连接槽(17)，所述电力箱(5)的一侧可拆卸安装有启动器(18)，所述污泥反应池(1)的一侧顶端连通有加水管(19)，所述加水管(19)的一侧顶端可拆卸安装有加水阀(20)，所述污泥反应池(1)的一侧底端连通有排水管(21)，所述排水管(21)的一侧顶端可拆卸安装有排水阀(22)。
8.根据权利要求1所述的一种一体化好氧颗粒污泥反应器，其特征在于，所述污泥反应池(1)的一侧底端固定安装有沉淀物吸取器(23)，所述沉淀物吸取器(23)的一侧顶端连通有排污管(24)，所述排污管(24)的顶端可拆卸安装有排污阀(25)，所述沉淀物吸取器(23)靠近污泥反应池(1)的一侧连通有沉淀物吸取管(26)，所述沉淀物吸取管(26)的表面开设有吸取槽(27)。
9.根据权利要求8所述的一种一体化好氧颗粒污泥反应器，其特征在于，所述沉淀物吸取管(26)位于所述污泥反应池(1)内部的底端，所述吸取槽(27)的数量为若干个，若干个所述吸取槽(27)均匀分布在所述沉淀物吸取管(26)的表面。
发明内容
本发明的目的在于提供一体化好氧颗粒污泥反应器。
为解决上述技术问题，本发明提供如下技术方案：一种一体化好氧颗粒污泥反应器，包括污泥反应池，所述污泥反应池的内部固定安装有分割板，所述污泥反应池的内部转动连接有转动轴，所述转动轴一侧的顶端设置有电机箱，所述电机箱一侧的顶端固定安装有电力箱，所述转动轴远离电机箱一侧的顶端连通有主力通气管，所述主力通气管的一侧连通有气体分流管，所述气体分流管的一侧连通有通气连接管，所述主力通气管和所述通气连接管的一侧顶端设置有气体阀，所述转动轴的一侧固定安装有连接套轴，所述连接套轴的一侧顶端连通有喷气枪，所述连接套轴的一侧表面固定安装有反应拍，所述反应拍的一侧表面边缘开设有连通反应槽。
优选的，所述电机箱内部的电机和所述转动轴的连接关系为啮合连接，所述通气连接管的数量为若干个，若干个所述通气连接管均匀分布在所述气体分流管的一侧。
优选的，所述转动轴的一侧表面开设有第一连通槽，所述连接套轴的内壁开设有第二连通槽，所述连接套轴的外表面开设有第三连通槽。
优选的，所述第一连通槽和所述第二连通槽的位置一一对应，所述第一连通槽和所述第二连通槽的连接关系为连通，所述第三连通槽和所述喷气枪的连接关系为连通。
优选的，所述反应拍包括加料臂和反应盘，所述加料臂的一侧顶端开设有加料槽，所述加料槽的内部可拆卸安装有密封塞，所述加料臂的内部开设有传输轨，所述反应盘的内部开设有限位旋转轨。
优选的，所述加料槽和所述密封塞的连接关系为活动卡接，所述传输轨和所述限位旋转轨的连接关系为连通，所述限位旋转轨和所述连通反应槽的连接关系为连通。
优选的，所述电力箱的一侧顶端开设有电力连接槽，所述电力箱的一侧可拆卸安装有启动器，所述污泥反应池的一侧顶端连通有加水管，所述加水管的一侧顶端可拆卸安装有加水阀，所述污泥反应池的一侧底端连通有排水管，所述排水管的一侧顶端可拆卸安装有排水阀。
优选的，所述污泥反应池的一侧底端固定安装有沉淀物吸取器，所述沉淀物吸取器的一侧顶端连通有排污管，所述排污管的顶端可拆卸安装有排污阀，所述沉淀物吸取器靠近污泥反应池的一侧连通有沉淀物吸取管，所述沉淀物吸取管的表面开设有吸取槽。
优选的，所述沉淀物吸取管位于所述污泥反应池内部的底端，所述吸取槽的数量为若干个，若干个所述吸取槽均匀分布在所述沉淀物吸取管的表面。
与相关技术相比较，本发明提供的一体化好氧颗粒污泥反应器有如下有益效果：
1、本发明提供一体化好氧颗粒污泥反应器，通过污泥反应池，分割板，转动轴，电机箱，电力箱，主力通气管，气体分流管，通气连接管，气体阀，连接套轴，喷气枪，反应拍和连通反应槽相配合，起到了通过分割板将污泥反应池进行一定数量的隔断，分割成多个区域，通过向这些区域加入同样的污水，通过在不同区域的反应拍内部加入不同品牌的好氧颗粒或者是厌氧颗粒，加入之后利用电机箱带动转动轴转动，从而带动反应拍转动，在搅拌的过程中，通过连通反应槽和水体连通，一边搅拌一边反应，对污水进行水体处理，在搅拌的同时通过通气连接管连接气体装置，向污泥反应池内部进行气爆作业，进一步增加搅拌均匀性，通过观测对比不同区域的污水处理情况，从而可以看出不同好氧颗粒或者是厌氧颗粒的反应速率，直观的对比可以快速得到数据的效果，提高装置实验的明确性。
2、本发明提供一体化好氧颗粒污泥反应器，采用加料臂，反应盘，加料槽，密封塞，传输轨和限位旋转轨相配合，起到了通过加料槽加入适量的好氧颗粒或者是厌氧颗粒，在反应拍转动过程中，好氧颗粒或者是厌氧颗粒会经过传输轨进入限位旋转轨的内部，在进行搅拌转动的同时，好氧颗粒或者是厌氧颗粒在限位旋转轨内部旋转转动，可以可以增加好氧颗粒或者是厌氧颗粒和水体接触的动力，方便增加反应速率的效果，保证好氧颗粒或者是厌氧颗粒更好的处理污水的效果。
3、本发明提供一体化好氧颗粒污泥反应器，利用沉淀物吸取器，排污管，排污阀，沉淀物吸取管和吸取槽相配合，起到了在反应完成之后，产生一定的沉淀物，此时通过排水管进行排水作业，通过控制沉淀物吸取器上的沉淀物吸取管进行沉淀物的收集吸取，通过沉淀物吸取管表面不同位置的吸取槽进行不同位置的吸取，保证吸取全面性的效果，最终通过排污管进行集中排出的效果，减少后续清理污泥反应池底部沉淀物的处理时间，降低工作量的同时保证污泥反应池内部的使用清洁程度。
（发明人：徐栋;朱晨阳;王其乐;蒋晨鹏;刘振华;屈兴红）
