公布日：2024.05.10
申请日：2024.01.31
分类号：C02F1/52(2023.01)I;C02F101/14(2006.01)N;C02F101/10(2006.01)N
摘要

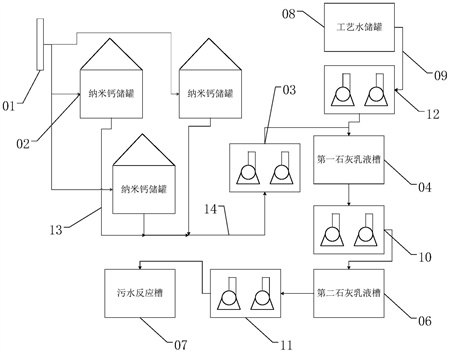

本申请公开了一种含氟和磷污水处理系统以及方法，用于对含磷、氟污水进行处理。本申请包括：纳米钙输送管路、纳米钙储罐组、纳米钙泵组、第一石灰乳液槽、第二石灰乳液槽、第二石灰乳液槽、污水反应槽、工艺水储罐和工艺水管路；纳米钙输送管路与纳米钙储罐组连通，并向纳米钙储罐组输送活性纳米钙溶胶，纳米钙储罐组通过管路与第一石灰乳液槽连通，纳米钙泵组设置在纳米钙储罐组与第一石灰乳液槽连通的管路上，并将纳米钙储罐组中的活性纳米钙溶胶泵入第一石灰乳液槽中，工艺水管路分别连通工艺水储罐和第一石灰乳液槽，第一石灰乳液槽通过管路连通第二石灰乳液槽，第二石灰乳液槽通过管路与污水反应槽连通。
权利要求书
1.一种含氟和磷污水处理系统，其特征在于，包括：纳米钙输送管路、纳米钙储罐组、纳米钙泵组、第一石灰乳液槽、第二石灰乳液槽、污水反应槽、工艺水储罐和工艺水管路；所述纳米钙输送管路与所述纳米钙储罐组连通，并向所述纳米钙储罐组输送活性纳米钙溶胶，所述纳米钙储罐组通过管路与所述第一石灰乳液槽连通，所述纳米钙泵组设置在所述纳米钙储罐组与所述第一石灰乳液槽连通的管路上，并将所述纳米钙储罐组中的活性纳米钙溶胶泵入所述第一石灰乳液槽中，所述工艺水管路分别连通工艺水储罐和所述第一石灰乳液槽，所述第一石灰乳液槽通过管路连通所述第二石灰乳液槽，所述第二石灰乳液槽通过管路与所述污水反应槽连通；还包括第一石灰乳液泵组，所述第一石灰乳液泵组设置于所述第一石灰乳液槽与所述第二石灰乳液槽连通的管路上，并将所述第一石灰乳液槽中稀释后的活性纳米钙溶胶泵入所述第二石灰乳液槽中。
2.根据权利要求1中所述的含氟和磷污水处理系统，其特征在于，还包括第二石灰乳液泵组，所述第二石灰乳液泵组设置在所述第二石灰乳液槽与所述污水反应槽连通的管路上，并将所述第二石灰乳液槽中的活性纳米钙溶胶泵入所述污水反应槽中与含磷、含氟污水进行反应。
3.根据权利要求1中所述的含氟和磷污水处理系统，其特征在于，还包括工艺水泵，所述工艺水泵设置在所述工艺水管路上，并将所述工艺水储罐中的工艺水通过所述工艺水管路泵入所述第一石灰乳液槽中对所述第一石灰乳液槽中的活性钙溶胶进行稀释。
4.根据权利要求1中所述的含氟和磷污水处理系统，其特征在于，所述纳米钙储罐组包括有多个纳米钙储罐，多个纳米钙储罐通过纳米钙分管连通至纳米钙总管，所述第一石灰乳液泵组设置在所述纳米钙总管上，所述纳米钙总管连通所述第一石灰乳液槽。
5.根据权利要求1中所述的含氟和磷污水处理系统，其特征在于，所述第二石灰乳液槽中设置有流量控制装置，所述流量控制装置用于控制纳米钙溶胶的投放速度。
6.根据权利要求1中所述的含氟和磷污水处理系统，其特征在于，所述第一石灰乳液槽内设置有搅拌装置，用于对纳米钙溶胶与第一石灰乳液进行均匀混合。
7.根据权利要求1中所述的含氟和磷污水处理系统，其特征在于，所述工艺水管路上设置有稀释阀，用于控制工艺水的投放流量。
8.一种含氟和磷污水处理方法，其特征在于，包括：输送活性纳米钙溶胶通过纳米钙输送管路至纳米钙储罐组；将储存在纳米钙储罐组中的活性纳米钙溶胶通过管路泵送至第一石灰乳液槽；在第一石灰乳液槽中对所述活性纳米钙溶胶进行处理；将处理后的溶液从第一石灰乳液槽通过管路输送至第二石灰乳液槽；在第二石灰乳液槽中进一步处理所述溶液；将处理后的溶液从第二石灰乳液槽通过管路输送至污水反应槽；在污水反应槽中对所述溶液进行处理；通过管路将处理后的溶液输送至工艺水储罐；将第一石灰乳液槽中经稀释的活性纳米钙溶胶泵送至第二石灰乳液槽，其中，所述泵送由第一石灰乳液泵组执行。
发明内容
为了解决上述技术问题，本申请提供了一种含氟和磷污水处理系统以及方法，下面对本申请中的技术方案进行描述：
本申请第一方面提供了一种含氟和磷污水处理系统，包括：
纳米钙输送管路、纳米钙储罐组、纳米钙泵组、第一石灰乳液槽、第二石灰乳液槽、污水反应槽、工艺水储罐和工艺水管路；
所述纳米钙输送管路与所述纳米钙储罐组连通，并向所述纳米钙储罐组输送活性纳米钙溶胶，所述纳米钙储罐组通过管路与所述第一石灰乳液槽连通，所述纳米钙泵组设置在所述纳米钙储罐组与所述第一石灰乳液槽连通的管路上，并将所述纳米钙储罐组中的活性纳米钙溶胶泵入所述第一石灰乳液槽中，所述工艺水管路分别连通工艺水储罐和所述第一石灰乳液槽，所述第一石灰乳液槽通过管路连通所述第二石灰乳液槽，所述第二石灰乳液槽通过管路与所述污水反应槽连通。
可选的，还包括第一石灰乳液泵组，所述第一石灰乳液泵组设置于所述第一石灰乳液槽与所述第二石灰乳液槽连通的管路上，并将所述第一石灰乳液槽中稀释后的活性纳米钙溶胶泵入所述第二石灰乳液槽中。
可选的，还包括第二石灰乳液泵组，所述第二石灰乳液泵组设置在所述第二石灰乳液槽与所述污水反应槽连通的管路上，并将所述第二石灰乳液槽中的活性纳米钙溶胶泵入所述污水反应槽中与含磷、含氟污水进行反应。
可选的，还包括工艺水泵，所述工艺水泵设置在所述工艺水管路上，并将所述工艺水储罐中的工艺水通过所述工艺水管路泵入所述第一石灰乳液槽中对所述第一石灰乳液槽中的活性钙溶胶进行稀释。
可选的，所述纳米钙储罐组包括有多个纳米钙储罐，多个纳米钙储罐通过纳米钙分管连通至纳米钙总管，所述第一石灰乳液泵组设置在所述纳米钙总管上，所述纳米钙总管连通所述第一石灰乳液槽。
可选的，所述第二石灰乳液槽中设置有流量控制装置，所述流量控制装置用于控制纳米钙溶胶的投放速度。
可选的，所述第一石灰乳液槽内设置有搅拌装置，用于对纳米钙溶胶与第一石灰乳液进行均匀混合。
可选的，所述工艺水管路上设置有稀释阀，用于控制工艺水的投放流量。
本申请第二方面还提供了一种含氟和磷污水处理方法，包括：
输送活性纳米钙溶胶通过纳米钙输送管路至纳米钙储罐组；
将储存在纳米钙储罐组中的活性纳米钙溶胶通过管路泵送至第一石灰乳液槽；在第一石灰乳液槽中对所述活性纳米钙溶胶进行处理；
将处理后的溶液从第一石灰乳液槽通过管路输送至第二石灰乳液槽；在第二石灰乳液槽中进一步处理所述溶液；
将处理后的溶液从第二石灰乳液槽通过管路输送至污水反应槽；在污水反应槽中对所述溶液进行处理；
通过管路将处理后的溶液输送至工艺水储罐；
将第一石灰乳液槽中经稀释的活性纳米钙溶胶泵送至第二石灰乳液槽，其中，所述泵送由第一石灰乳液泵组执行。
从以上技术方案可以看出，本申请具有以下优点：
1、通过纳米钙输送管路、储罐组和泵组的有机结合，系统能够高效输送和泵入活性纳米钙溶胶，实现对含氟和磷污水的快速而高效处理。
2、利用多个纳米钙储罐组成的系统，可通过流量控制装置调节纳米钙溶胶的投加速率，使系统在不同水质和处理需求下保持灵活性。
3、污水反应槽内设置有反应区和分离区，有助于确保含氟、含磷污水与纳米钙溶胶充分反应，并有效分离产生的沉淀物，提高了处理效果。
4、通过工艺水储罐和工艺水管路的设置，系统能够实时监测和控制工艺水的投加，以保持系统操作在最佳条件下。
5、相较于传统处理方法，该系统采用纳米活性钙溶胶，可降低处理成本，减少废弃物产生，实现了环保经济的处理效果。
（发明人：周红;王建科;杨永方）
