公布日：2024.05.10
申请日：2024.01.30
分类号：C02F9/00(2023.01)I;C02F1/00(2023.01)N;C02F1/32(2023.01)N;C02F1/52(2023.01)N
摘要
本发明公开了一种多级污水处理系统，包括主体单元，包括过滤箱，过滤箱的下侧安装有消毒箱，且消毒箱的一侧设置有絮凝剂箱，絮凝剂箱的上侧设置有搅拌箱，且搅拌箱的上侧表面安装有污水注入管，过滤箱的一侧安装有与搅拌箱相配合的进水管，絮凝剂箱的一侧安装有控制面板。本发明通过慢速电机带动转动轴和齿轮一旋转，配合过滤管的凹槽将污水中污物带起，使毛刷辊将过滤管内壁沾附的污物清扫下来，并且转动盘一的表面固定连接有与内圈齿条板啮合的外圈齿条板，进而使三组毛刷辊能够旋转替换，不仅有效提高了污物的清洁效果，同时使毛刷辊具有自我清洁能力，延长毛刷辊的使用寿命。
权利要求书

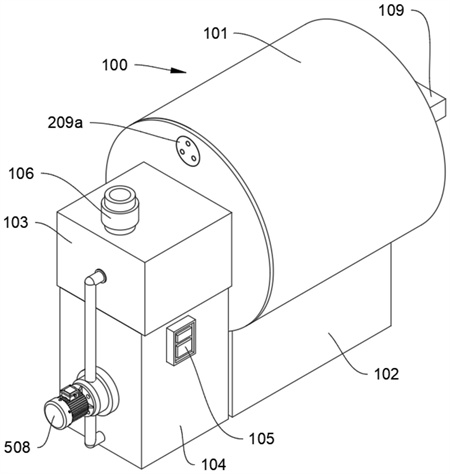

1.一种多级污水处理系统，包括主体单元(100)、旋转单元(200)和除污单元(500)，其特征在于：所述主体单元(100)包括过滤箱(101)，所述过滤箱(101)的下侧安装有消毒箱(102)，且消毒箱(102)的一侧设置有絮凝剂箱(104)，所述絮凝剂箱(104)的上侧设置有搅拌箱(103)，且搅拌箱(103)的上侧表面安装有污水注入管(106)，所述过滤箱(101)的一侧安装有与搅拌箱(103)相配合的进水管，所述絮凝剂箱(104)的一侧安装有控制面板(105)；所述旋转单元(200)包括与过滤箱(101)内壁固定连接的支撑圆板(201)，且支撑圆板(201)的内部转动连接有转动轴，所述转动轴的一端固定连接有齿轮一(203)，且齿轮一(203)的下侧啮合有内圈齿条板(204)，所述内圈齿条板(204)与过滤管(205)固定连接，所述过滤管(205)的外侧与过滤箱(101)的内壁转动连接，所述过滤箱(101)背离絮凝剂箱(104)的一侧固定连接有慢速电机(202)，且慢速电机(202)的输出端与转动轴固定连接，所述过滤管(205)的内壁表面开设有多组凹槽，且凹槽的中心位置设置有多组滤水孔，所述内圈齿条板(204)的内部啮合有外圈齿条板(206)，且外圈齿条板(206)的内部固定连接有转动盘一(207)，所述转动盘一(207)的表面与支撑圆板(201)转动连接，且转动盘一(207)的一侧开设有齿轮槽(208)，所述齿轮槽(208)的内部设置有清洁组件(209)；所述除污单元(500)包括与过滤箱(101)转动连接的往复丝杆(501)，且往复丝杆(501)的一端设置有搅拌组件(508)，所述往复丝杆(501)的另一端设置有传动组件(502)，所述往复丝杆(501)的表面开设有导向槽，且导向槽的表面滑动连接有滑块(503)，所述滑块(503)的上侧固定连接有连接架(504)，且连接架(504)的内部滑动连接有固定板(505)，所述固定板(505)的两端分别与过滤箱(101)和支撑圆板(201)固定连接，所述固定板(505)的上侧滑动连接有排污板(506)，且排污板(506)的两侧皆设置有调节组件(507)。
2.根据权利要求1所述的一种多级污水处理系统，其特征在于：所述传动组件(502)包括与往复丝杆(501)固定连接的传动轮一(502a)，且传动轮一(502a)的下侧设置有传动轮二(502c)，所述传动轮一(502a)与传动轮二(502c)通过传动皮带(502b)活动连接，所述传动轮二(502c)与转动轴固定连接。
3.根据权利要求1所述的一种多级污水处理系统，其特征在于：两组所述调节组件(507)皆包括与连接架(504)固定连接的固定座(507a)，且固定座(507a)的内部皆滑动连接有抵接板(507d)，两组所述固定座(507a)的内部皆开设有滑槽一(507b)，两组所述滑槽一(507b)的内部皆滑动连接有圆杆(507c)，且圆杆(507c)相靠近一端皆与排污板(506)转动连接，两组所述抵接板(507d)的内部皆开设有滑槽二(507e)，且滑槽二(507e)皆与圆杆(507c)活动连接。
4.根据权利要求1所述的一种多级污水处理系统，其特征在于：所述固定板(505)的上侧设置有两组阻拦板(210)，且阻拦板(210)的两端分别与过滤箱(101)和支撑圆板(201)固定连接，两组所述阻拦板(210)以转动盘二(209g)为中心水平对称设置。
5.根据权利要求1所述的一种多级污水处理系统，其特征在于：所述清洁组件(209)包括齿轮槽(208)的内壁固定连接有支架(209a)，且支架(209a)的外侧固定连接有快速电机(209b)，所述快速电机(209b)的输出端固定连接有转轴一，且转轴一表面与支架(209a)转动连接，所述转轴一的另一端固定连接有齿轮二(209c)，且齿轮二(209c)的侧面啮合有三组齿轮三(209d)，三组所述齿轮三(209d)的一侧皆固定连接有旋转轴(209e)，且旋转轴(209e)皆与转动盘一(207)转动连接，三组所述旋转轴(209e)的表面皆固定连接有毛刷辊(209f)，且毛刷辊(209f)的一端设置有转动盘二(209g)，顶部所述毛刷辊(209f)与过滤管(205)的内壁相互抵接，三组所述旋转轴(209e)的表面皆与转动盘二(209g)转动连接，且转动盘二(209g)与过滤箱(101)转动连接。
6.根据权利要求1所述的一种多级污水处理系统，其特征在于：所述搅拌组件(508)包括与絮凝剂箱(104)外侧表面固定连接的水泵(508a)，且水泵(508a)的输入端的絮凝剂箱(104)连通，所述水泵(508a)的输出端固定连接有出料管，且出料管的另一端转动连接有转管(508b)，所述转管(508b)与搅拌箱(103)转动连接，所述转管(508b)的表面固定连接有多组连接管(508c)，且每两组连接管(508c)之间皆固定连接有固定管(508d)。
7.根据权利要求6所述的一种多级污水处理系统，其特征在于：每组所述固定管(508d)皆与连接管(508c)连通，且每组连接管(508c)与转管(508b)连通，所述转管(508b)与出料管连通，每组所述连接管(508c)和固定管(508d)的表面皆开设有多组出料孔(508e)，所述转管(508b)的表面开设有多组另一出料孔(508e)。
8.根据权利要求1所述的一种多级污水处理系统，其特征在于：所述固定板(505)的表面开设有多组过滤孔，多组所述过滤孔尺寸皆与滤水孔尺寸一致，所述排污板(506)与过滤孔的上侧表面活动连接。
9.根据权利要求1所述的一种多级污水处理系统，其特征在于：所述过滤箱(101)的另一侧开设有出料口，且出料口内安装有污物排出管(109)，所述支撑圆板(201)的内部开设有与污物排出管(109)相配合的出口，所述污物排出管(109)的底部内壁与固定板(505)水平设置，所述消毒箱(102)的内壁底部安装有紫外线灯组(107)，且紫外线灯组(107)的上侧设置有吸附层(108)，所述过滤箱(101)的下侧与消毒箱(102)的上侧连通，所述消毒箱(102)的另一侧开设有出水孔。
10.根据权利要求1所述的一种多级污水处理系统，其特征在于：所述多级污水处理系统的使用方法包括以下步骤：S1、将污水通过污水注入管(106)注入搅拌箱(103)内部，通过搅拌组件(508)将絮凝剂通过注入污水开始搅拌混合；S2、接着混合絮凝剂的污水通过进水管从搅拌箱(103)进入过滤箱(101)内部，并通过过滤管(205)进行过滤，同时转动轴带动固定连接的齿轮一(203)旋转，与齿轮一(203)啮合的内圈齿条板(204)带动过滤管(205)慢速旋转，配合过滤管(205)的凹槽将过滤的污物带起至清洁组件(209)区域；S3、接着清洁组件(209)对过滤管(205)的凹槽内污物进行清洁，并通过阻拦板(210)的拦截使污物落入固定板(505)的表面，并且转动盘一(207)的表面固定连接有与内圈齿条板(204)啮合的外圈齿条板(206)，配合内圈齿条板(204)的旋转使三组毛刷辊(209f)能够旋转替换；S4、接着除污单元(500)将过滤的污物从固定板(505)表面的污物推向污物排出管(109)并排出；S5、最后通过过滤箱(101)过滤的污水进入消毒箱(102)内部，然后通过吸附层(108)的吸附和紫外线灯组(107)的紫外线杀菌，通过出水孔排出。
发明内容
本部分的目的在于概述本发明的实施例的一些方面以及简要介绍一些较佳实施例。在本部分以及本申请的说明书摘要和发明名称中可能会做些简化或省略以避免使本部分、说明书摘要和发明名称的目的模糊，而这种简化或省略不能用于限制本发明的范围。
鉴于上述现有存在的问题，提出了本发明。
因此，本发明目的是提供一种多级污水处理系统，其为了解决“现有的污水处理系统污水的处理效果差，通过毛刷对过滤层进行清洁时毛刷表面容易附着污物，不便于对后续的杂物进行清理，导致内部滤孔堵塞，容易产生二次污染，从而影响净化效果，不能满足日常污水处理的需要”的问题。
为解决上述技术问题，本发明提供如下技术方案：
一种多级污水处理系统，包括主体单元、旋转单元和除污单元，其特征在于：
所述主体单元包括过滤箱，所述过滤箱的下侧安装有消毒箱，且消毒箱的一侧设置有絮凝剂箱，所述絮凝剂箱的上侧设置有搅拌箱，且搅拌箱的上侧表面安装有污水注入管，所述过滤箱的一侧安装有与搅拌箱相配合的进水管，所述絮凝剂箱的一侧安装有控制面板；
所述旋转单元包括与过滤箱内壁固定连接的支撑圆板，且支撑圆板的内部转动连接有转动轴，所述转动轴的一端固定连接有齿轮一，且齿轮一的下侧啮合有内圈齿条板，所述内圈齿条板与过滤管固定连接，所述过滤管的外侧与过滤箱的内壁转动连接，所述过滤箱背离絮凝剂箱的一侧固定连接有慢速电机，且慢速电机的输出端与转动轴固定连接，所述过滤管的内壁表面开设有多组凹槽，且凹槽的中心位置设置有多组滤水孔，所述内圈齿条板的内部啮合有外圈齿条板，且外圈齿条板的内部固定连接有转动盘一，所述转动盘一的表面与支撑圆板转动连接，且转动盘一的一侧开设有齿轮槽，所述齿轮槽的内部设置有清洁组件；
所述除污单元包括与过滤箱转动连接的往复丝杆，且往复丝杆的一端设置有搅拌组件，所述往复丝杆的另一端设置有传动组件，所述往复丝杆的表面开设有导向槽，且导向槽的表面滑动连接有滑块，所述滑块的上侧固定连接有连接架，且连接架的内部滑动连接有固定板，所述固定板的两端分别与过滤箱和支撑圆板固定连接，所述固定板的上侧滑动连接有排污板，且排污板的两侧皆设置有调节组件。
作为本发明所述一种多级污水处理系统的一种优选方案，其中：所述传动组件包括与往复丝杆固定连接的传动轮一，且传动轮一的下侧设置有传动轮二，所述传动轮一与传动轮二通过传动皮带活动连接，所述传动轮二与转动轴固定连接。
作为本发明所述一种多级污水处理系统的一种优选方案，其中：两组所述调节组件皆包括与连接架固定连接的固定座，且固定座的内部皆滑动连接有抵接板，两组所述固定座的内部皆开设有滑槽一，两组所述滑槽一的内部皆滑动连接有圆杆，且圆杆相靠近一端皆与排污板转动连接，两组所述抵接板的内部皆开设有滑槽二，且滑槽二皆与圆杆活动连接。
作为本发明所述一种多级污水处理系统的一种优选方案，其中：所述固定板的上侧设置有两组阻拦板，且阻拦板的两端分别与过滤箱和支撑圆板固定连接，两组所述阻拦板以转动盘二为中心水平对称设置。
作为本发明所述一种多级污水处理系统的一种优选方案，其中：所述清洁组件包括齿轮槽的内壁固定连接有支架，且支架的外侧固定连接有快速电机，所述快速电机的输出端固定连接有转轴一，且转轴一表面与支架转动连接，所述转轴一的另一端固定连接有齿轮二，且齿轮二的侧面啮合有三组齿轮三，三组所述齿轮三的一侧皆固定连接有旋转轴，且旋转轴皆与转动盘一转动连接，三组所述旋转轴的表面皆固定连接有毛刷辊，且毛刷辊的一端设置有转动盘二，顶部所述毛刷辊与过滤管的内壁相互抵接，三组所述旋转轴的表面皆与转动盘二转动连接，且转动盘二与过滤箱转动连接。
作为本发明所述一种多级污水处理系统的一种优选方案，其中：所述搅拌组件包括与絮凝剂箱外侧表面固定连接的水泵，且水泵的输入端的絮凝剂箱连通，所述水泵的输出端固定连接有出料管，且出料管的另一端转动连接有转管，所述转管与搅拌箱转动连接，所述转管的表面固定连接有多组连接管，且每两组连接管之间皆固定连接有固定管。
作为本发明所述一种多级污水处理系统的一种优选方案，其中：每组所述固定管皆与连接管连通，且每组连接管与转管连通，所述转管与出料管连通，每组所述连接管和固定管的表面皆开设有多组出料孔，所述转管的表面开设有多组另一出料孔。
作为本发明所述一种多级污水处理系统的一种优选方案，其中：所述固定板的表面开设有多组过滤孔，多组所述过滤孔尺寸皆与滤水孔尺寸一致，所述排污板与过滤孔的上侧表面活动连接。
作为本发明所述一种多级污水处理系统的一种优选方案，其中：所述过滤箱的另一侧开设有出料口，且出料口内安装有污物排出管，所述支撑圆板的内部开设有与污物排出管相配合的出口，所述污物排出管的底部内壁与固定板水平设置，所述消毒箱的内壁底部安装有紫外线灯组，且紫外线灯组的上侧设置有吸附层，所述过滤箱的下侧与消毒箱的上侧连通，所述消毒箱的另一侧开设有出水孔。
作为本发明所述一种多级污水处理系统的一种优选方案，所述多级污水处理系统的使用方法包括以下步骤：
S1、将污水通过污水注入管注入搅拌箱内部，通过搅拌组件将絮凝剂通过注入污水开始搅拌混合；
S2、接着混合絮凝剂的污水通过进水管从搅拌箱进入过滤箱内部，并通过过滤管进行过滤，同时转动轴带动固定连接的齿轮一旋转，与齿轮一啮合的内圈齿条板带动过滤管慢速旋转，配合过滤管的凹槽将过滤的污物带起至清洁组件区域；
S3、接着清洁组件对过滤管的凹槽内污物进行清洁，并通过阻拦板的拦截使污物落入固定板的表面，并且转动盘一的表面固定连接有与内圈齿条板啮合的外圈齿条板，配合内圈齿条板的旋转使三组毛刷辊能够旋转替换；
S4、接着除污单元将过滤的污物从固定板表面的污物推向污物排出管并排出；
S5、最后通过过滤箱过滤的污水进入消毒箱内部，然后通过吸附层的吸附和紫外线灯组的紫外线杀菌，通过出水孔排出。
本发明的有益效果：
1、慢速电机带动转动轴和齿轮一旋转，与齿轮一啮合的内圈齿条板带动过滤管慢速旋转，配合过滤管的凹槽将污水中污物带起，接着快速电机带动转轴一和齿轮二高速旋转，与齿轮二啮合的三组齿轮三皆带动旋转轴高速转动，使毛刷辊将过滤管内壁沾附的污物清扫下来，并且转动盘一的表面固定连接有与内圈齿条板啮合的外圈齿条板，进而使三组毛刷辊能够旋转替换，不仅有效提高了污物的清洁效果，避免污物堵塞，同时使毛刷辊具有自我清洁能力，延长毛刷辊的使用寿命，提高了实用性。
2、与转动轴固定连接的传动轮二通过传动皮带带动传动轮一慢速旋转，与传动轮一固定连接的往复丝杆带动滑块和连接架在固定板的限位作用下往复移动，与连接架固定连接的固定座带动滑动连接的抵接板往复移动，当固定座靠近并抵接过滤箱的内壁时，圆杆会滑动到滑槽二和滑槽一的底部，使排污板与固定板的上侧表面抵接，具有将污物推出的功能，当固定座靠近并抵接支撑圆板的侧面时，圆杆会滑动到滑槽二和滑槽一的顶部，使圆杆带动排污板上升，并与固定板退出抵接，使排污板在复位时不会将污物向内部推动，增加污物的清洁效率。
3、水泵将絮凝剂箱内部的絮凝剂注入转管的内部，同时与往复丝杆固定连接的转管带动连接管和固定管旋转，使絮凝剂通过出料孔注入搅拌箱内部的污水，并且能够将絮凝剂和污水充分搅拌，提高污水和絮凝剂的混合效率。
（发明人：蔡青龙）
