低浓度农村生活污水处理双渠道生态沟渠

发布时间:2024-12-2 14:03:47

公布日:2024.05.14

申请日:2024.04.12

分类号:B01D29/01(2006.01)I;B01D29/62(2006.01)I;B01D29/64(2006.01)I;B01D35/16(2006.01)I;E03F5/14(2006.01)I

摘要

本发明属于生态沟渠技术领域,具体的说是一种用于处理低浓度农村生活污水的双渠道生态沟渠,包括双渠道生态沟渠主体,所述双渠道生态沟渠主体两侧均设置有渠道,所述渠道中部固定连接有拦板,所述渠道内部设置有用于对流水孔进行疏通的反冲洗旋转式疏通机构,本发明可对覆盖在拦板前端的垃圾起到一个刮落效果,可对流水孔堵塞的垃圾和残渣起到一个破开推落效果,保证了流水孔的通水效率,并且,可在锥刺远离流水孔的时候,利用过滤后的水对锥刺进行冲洗,防止出现锥刺表面附着过多的残渣和残液使锥刺被腐蚀或变钝的情况,当任意一侧渠道出现堵塞时,将堵塞的渠道中的水抽入至另一侧渠道,即可防止污水因渠道堵塞而从渠道溢出的情况。


权利要求书

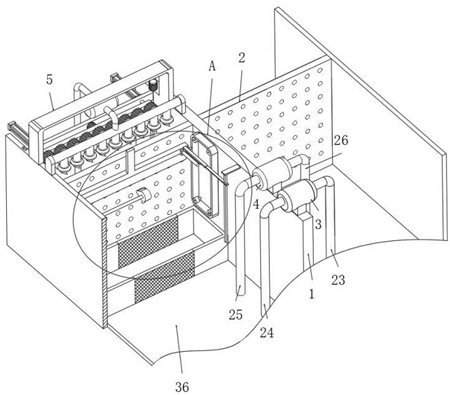

1.一种用于处理低浓度农村生活污水的双渠道生态沟渠,包括双渠道生态沟渠主体(1),其特征在于:所述双渠道生态沟渠主体(1)两侧均设置有渠道(36),所述渠道(36)中部固定连接有拦板(2),所述拦板(2)设置有多个流水孔(16),所述渠道(36)内部设置有用于对拦板(2)表面附着的垃圾进行刮取收集和振动式循环刮取机构,所述渠道(36)内部设置有用于对流水孔(16)进行疏通的反冲洗旋转式疏通机构;所述振动循环刮取机构包括固定连接于渠道(36)中部的固定杆(10),所述固定杆(10)滑动连接有滑杆(11),所述滑杆(11)滑动连接有滑套(14),所述滑套(14)后端两侧均固定连接有弹簧阻尼器(15),所述弹簧阻尼器(15)活塞端与滑套(14)滑动相连,所述弹簧阻尼器(15)活塞端后侧固定连接有刮板(8);所述反冲洗旋转式疏通机构包括固定连接于渠道(36)上端后侧的长管(27),所述长管(27)下端设置有多个喷头(28),所述渠道(36)后侧滑动连接有调节板(20),所述调节板(20)后端面左右两侧均固定连接有液压缸(19),所述液压缸(19)活塞端固定连接有安装板(29),所述安装板(29)前端面转动设置有多个锥刺(30)。

2.根据权利要求1所述的一种用于处理低浓度农村生活污水的双渠道生态沟渠,其特征在于:所述拦板(2)前端面下侧固定连接有收集箱(6),所述收集箱(6)前后两侧均设置有滤网(7)。

3.根据权利要求1所述的一种用于处理低浓度农村生活污水的双渠道生态沟渠,其特征在于:所述渠道(36)内腔壁右端面中部转动设置有多个链轮(13),所述渠道(36)内腔壁右端面中部上侧固定连接有第四电机(35),所述第四电机(35)输出端与链轮(13)固定相连,所述链轮(13)啮合连接有链条(12),所述链条(12)后侧上端与滑套(14)转动相连。

4.根据权利要求1所述的一种用于处理低浓度农村生活污水的双渠道生态沟渠,其特征在于:所述渠道(36)内腔壁左端上侧固定连接有第三电机(33),所述第三电机(33)输出端固定连接有偏心块(9)。

5.根据权利要求1所述的一种用于处理低浓度农村生活污水的双渠道生态沟渠,其特征在于:所述渠道(36)上端后侧固定连接有架体(5),所述架体(5)中部固定连接有的第三泵体(21),所述第三泵体(21)出水端与长管(27)连通,所述第三泵体(21)进水端连通有第三进水管(32),所述第三进水管(32)伸入至渠道(36)。

6.根据权利要求1所述的一种用于处理低浓度农村生活污水的双渠道生态沟渠,其特征在于:所述渠道(36)后侧上端固定连接有第一电机(17),所述第一电机(17)输出端固定连接有螺纹杆(18),所述螺纹杆(18)与调节板(20)螺纹相连,所述调节板(20)左端滑动连接有限位杆(34)。

7.根据权利要求1所述的一种用于处理低浓度农村生活污水的双渠道生态沟渠,其特征在于:所述安装板(29)后端面中部固定连接有第二电机(22),所述第二电机(22)输出端与锥刺(30)固定相连,所述锥刺(30)后端套设固定连接有齿轮(31),相邻所述齿轮(31)相互啮合。

8.根据权利要求1所述的一种用于处理低浓度农村生活污水的双渠道生态沟渠,其特征在于:所述双渠道生态沟渠主体(1)上端还设置有相互抽取机构。

9.根据权利要求8所述的一种用于处理低浓度农村生活污水的双渠道生态沟渠,其特征在于:所述相互抽取机构包括固定连接于双渠道生态沟渠主体(1)上端前侧的第一泵体(3),所述第一泵体(3)进水端连通有第一进水管(23),所述第一进水管(23)伸入右侧所述渠道(36),所述第一泵体(3)出水端连通有第一出水管(24),所述第一出水管(24)伸入至左侧所述渠道(36)。

10.根据权利要求9所述的一种用于处理低浓度农村生活污水的双渠道生态沟渠,其特征在于:所述双渠道生态沟渠主体(1)上端前侧固定连接有第二泵体(4),所述第二泵体(4)进水端连通有第二进水管(25),所述第二进水管(25)伸入至左侧所述渠道(36),所述第二泵体(4)出水端连通有第二出水管(26),所述第二出水管(26)伸入至右侧所述渠道(36)。

发明内容

为了弥补现有技术的不足,解决背景技术中所提出的至少一个技术问题,本发明提出了一种用于处理低浓度农村生活污水的双渠道生态沟渠。

本发明解决其技术问题所采用的技术方案是:一种用于处理低浓度农村生活污水的双渠道生态沟渠,包括双渠道生态沟渠主体,所述双渠道生态沟渠主体两侧均设置有渠道,所述渠道中部固定连接有拦板,所述拦板设置有多个流水孔,所述渠道内部设置有用于对拦板表面附着的垃圾进行刮取收集和振动式循环刮取机构,所述渠道内部设置有用于对流水孔进行疏通的反冲洗旋转式疏通机构;所述振动循环刮取机构包括固定连接于渠道中部的固定杆,所述固定杆滑动连接有滑杆,所述滑杆滑动连接有滑套,所述滑套后端两侧均固定连接有弹簧阻尼器,所述弹簧阻尼器活塞端与滑套滑动相连,所述弹簧阻尼器活塞端后侧固定连接有刮板;所述反冲洗旋转式疏通机构包括固定连接于渠道上端后侧的长管,所述长管下端设置有多个喷头,所述渠道后侧滑动连接有调节板,所述调节板后端面左右两侧均固定连接有液压缸,所述液压缸活塞端固定连接有安装板,所述安装板前端面转动设置有多个锥刺。

优选的,所述拦板前端面下侧固定连接有收集箱,所述收集箱前后两侧均设置有滤网。

优选的,所述渠道内腔壁右端面中部转动设置有多个链轮,所述渠道内腔壁右端面中部上侧固定连接有第四电机,所述第四电机输出端与链轮固定相连,所述链轮啮合连接有链条,所述链条后侧上端与滑套转动相连。

优选的,所述渠道内腔壁左端上侧固定连接有第三电机,所述第三电机输出端固定连接有偏心块。

优选的,所述渠道上端后侧固定连接有架体,所述架体中部固定连接有的第三泵体,所述第三泵体出水端与长管连通,所述第三泵体进水端连通有第三进水管,所述第三进水管伸入至渠道。

优选的,所述渠道后侧上端固定连接有第一电机,所述第一电机输出端固定连接有螺纹杆,所述螺纹杆与调节板螺纹相连,所述调节板左端滑动连接有限位杆。

优选的,所述安装板后端面中部固定连接有第二电机,所述第二电机输出端与锥刺固定相连,所述锥刺后端套设固定连接有齿轮,相邻所述齿轮相互啮合。

优选的,所述双渠道生态沟渠主体上端还设置有相互抽取机构。

优选的,所述相互抽取机构包括固定连接于双渠道生态沟渠主体上端前侧的第一泵体,所述第一泵体进水端连通有第一进水管,所述第一进水管伸入右侧所述渠道,所述第一泵体出水端连通有第一出水管,所述第一出水管伸入至左侧所述渠道。

优选的,所述双渠道生态沟渠主体上端前侧固定连接有第二泵体,所述第二泵体进水端连通有第二进水管,所述第二进水管伸入至左侧所述渠道,所述第二泵体出水端连通有第二出水管,所述第二出水管伸入至右侧所述渠道。

本发明的有益效果如下:1.本发明所述的一种用于处理低浓度农村生活污水的双渠道生态沟渠,利用振动式循环刮取机构和反冲洗旋转式疏通机构,拦板对垃圾进行拦截阻挡的同时,可对覆盖在拦板前端的垃圾起到一个刮落效果,并且,可使刮板在完成一次刮取工作时,使其振动,使刮板表面附着的垃圾掉落,避免出现刮板再次将垃圾沾附回拦板的情况,并且,可对流水孔堵塞的垃圾和残渣起到一个破开推落效果,保证了流水孔的通水效率,并且,可在锥刺远离流水孔的时候,利用过滤后的水对锥刺进行冲洗,防止出现锥刺表面附着过多的残渣和残液使锥刺被腐蚀或变钝的情况,便于循环使用。

2.本发明所述的一种用于处理低浓度农村生活污水的双渠道生态沟渠,通过设置有第一泵体和第二泵体,采用双渠道的方式,当任意一侧渠道出现堵塞时,可启动第一泵体或第二泵体,将堵塞的渠道中的水抽入至另一侧渠道,即可防止污水因渠道堵塞而从渠道溢出的情况。

(发明人:黄志伟;毛宇鹏;杜宏伟;侯文彪;曾凡棠;王洁)
