公布日：2024.05.14
申请日：2024.04.12
分类号：B01D29/94(2006.01)I;B01D29/70(2006.01)I;B01D29/50(2006.01)I
摘要
本发明涉及过滤装置领域，具体涉及一种污水中不溶解杂质的去除装置，包括水管和处理部，处理部包括收集滤筒、螺旋扇叶、阻挡机构、过滤机构和同步机构；螺旋扇叶安装于水管内，螺旋扇叶始终有在水流作用下绕第一方向转动的趋势。过滤机构包括多个滤网，多个滤网能够沿第一方向滑动地安装于收集滤筒上。阻挡机构包括多个实心板。同步机构能够在多个滤网移动时动作，同步机构动作能够驱动多个实心板同步移动，且多个实心板和多个滤网的移动方向相反。本发明在通过多个实心板和多个滤网对水流中的杂质过滤的过程中，只有在滤网全部堵塞后才对滤网进行清理，提高了滤网的使用率。
权利要求书

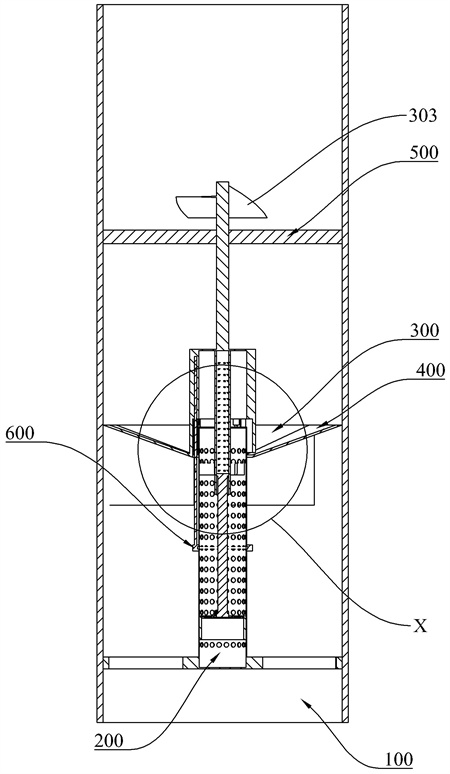

1.一种污水中不溶解杂质的去除装置，其特征在于：包括水管和处理部，处理部位于水管内，处理部包括收集滤筒、螺旋扇叶、阻挡机构、过滤机构和同步机构；螺旋扇叶安装于水管内，螺旋扇叶始终有在水流作用下绕第一方向转动的趋势，第一方向为竖直方向，初始状态下限制螺旋扇叶绕第一方向转动；收集滤筒与水管同轴设置且固定设置于水管内；过滤机构包括多个滤网，多个滤网能够沿第一方向滑动地安装于收集滤筒上；阻挡机构包括多个实心板，多个实心板与多个滤网的重力相等，多个实心板与多个滤网之间通过同步机构相连，且多个实心板与多个滤网在初始状态保持平衡，多个实心板与多个滤网在第一方向上的投影交错设置，且实心板的投影面积小于滤网的投影面积，当多个滤网的堵塞面积大于多个实心板的面积时，多个滤网能够在收集滤筒上沿第一方向向下移动；收集滤筒上开设有多个进料口，且多个滤网在收集滤筒上沿第一方向移动能够使杂质进入进料口内；同步机构能够在多个滤网移动时动作，同步机构动作能够驱动多个实心板同步移动，且多个实心板和多个滤网的移动方向相反；多个实心板移动能够促使螺旋扇叶转动，螺旋扇叶转动能够带动多个滤网转动；处理部还包括连接管、连接杆和挡环，连接管和连接杆均沿第一方向设置，连接杆位于收集滤筒内，连接管沿第一方向上的一端安装于阻挡机构，连接管沿第一方向上的另一端穿过收集滤筒和连接杆相连；连接管内设置有多个棘齿，多个棘齿为弹性齿，连接杆与连接管套接，仅允许连接管和连接杆之间相互靠近；挡环与连接杆相连，且挡环位于连接杆远离连接管的一侧；挡环为环状结构，挡环能够沿第一方向移动地设置于收集滤筒内，初始状态下挡环位于收集滤筒底部；处理部还包括伸缩环，伸缩环包括多个直径不同的连接环，每两个相邻的连接环之间滑动连接，连接杆下端安装于位于最上方的连接环，最下方的连接环与挡环滑动连接；处理部还包括第一固定环，第一固定环与水管同轴设置且固定安装于水管内，第一固定环上开设有限位槽，限位槽与第一固定环同轴设置，螺旋扇叶的转动轴上设置有限位块，初始状态下限位块位于限位槽内，限制螺旋扇叶转动；当多个滤网在收集滤筒上沿第一方向移动到进料口处时，限位块与限位槽脱离，允许螺旋扇叶转动；同步机构包括同步环、多个第一套环、多个第二套环和多个连接柱，收集滤筒上设置有连接块，同步环与连接块同步移动且能够相对转动；阻挡机构上设置有多个第一套柱，每两个相邻的滤网之间设置有一个第二套柱；多个连接柱均沿第一方向设置，多个连接柱下端固定安装于同步环上端，多个连接柱上端在第一方向上依次穿过第二套柱和第一套柱，每个第二套环与一个第一套柱同步移动且能够相对转动；每个第一套环与一个第二套柱同步移动且能够相对转动，且第二套环位于第一套环上方；每个连接柱上均开设有一个第一螺旋槽和一个第二螺旋槽，第二螺旋槽位于第一螺旋槽上方；第一套环与第一螺旋槽螺旋配合，第二套环与第二螺旋槽螺旋配合，第一套环上设置有同步杆，第二套环下端设置有用于与同步杆套接的同步管，且初始状态下第一凸块与第一螺旋槽的上端抵接，第二凸块与第二螺旋槽的下端抵接；阻挡机构还包括安装柱，安装柱连接螺旋扇叶和多个实心板，第一套柱安装于安装柱内。
2.根据权利要求1所述的一种污水中不溶解杂质的去除装置，其特征在于：实心板为扇形，每个实心板上均设置有挡板，挡板沿第一方向设置，滤网为扇形。
3.根据权利要求1所述的一种污水中不溶解杂质的去除装置，其特征在于：处理部还包括第二固定环，第二固定环与水管同轴设置且固定安装于水管内，收集滤筒固定安装于第二固定环上。
4.根据权利要求1所述的一种污水中不溶解杂质的去除装置，其特征在于：挡环底部设置为十字交叉结构。
发明内容
本发明提供一种污水中不溶解杂质的去除装置，以解决现有的污水处理装置无法对滤网的堵塞程度进行判断，往往在滤网未完全堵塞时就对滤网进行清理，导致滤网的使用不充分的问题。
本发明的一种污水中不溶解杂质的去除装置采用如下技术方案：一种污水中不溶解杂质的去除装置，包括水管和处理部，处理部位于水管内，处理部包括收集滤筒、螺旋扇叶、阻挡机构、过滤机构和同步机构；螺旋扇叶安装于水管内，螺旋扇叶始终有在水流作用下绕第一方向转动的趋势，初始状态下限制螺旋扇叶绕第一方向转动；收集滤筒与水管同轴设置且固定设置于水管内；过滤机构包括多个滤网，多个滤网能够沿第一方向滑动地安装于收集滤筒上；阻挡机构包括多个实心板，多个实心板与多个滤网的重力相等，多个实心板与多个滤网之间通过同步机构相连，且多个实心板与多个滤网在初始状态保持平衡，多个实心板与多个滤网在第一方向上的投影交错设置，且实心板的投影面积小于滤网的投影面积，当多个滤网的堵塞面积大于多个实心板的面积时，多个滤网能够在收集滤筒上沿第一方向向下移动；收集滤筒上开设有多个进料口，且多个滤网在收集滤筒上沿第一方向移动能够使杂质进入进料口内；同步机构能够在多个滤网移动时动作，同步机构动作能够驱动多个实心板同步移动，且多个实心板和多个滤网的移动方向相反；多个实心板移动能够促使螺旋扇叶转动，螺旋扇叶转动能够带动多个滤网转动。
进一步地，处理部还包括连接管、连接杆和挡环，连接管和连接杆均沿第一方向设置，连接杆位于收集滤筒内，连接管沿第一方向上的一端安装于阻挡机构，连接管沿第一方向上的另一端穿过收集滤筒和连接杆相连；连接管内设置有多个棘齿，多个棘齿为弹性齿，连接杆与连接管套接，仅允许连接管和连接杆之间相互靠近；挡环与连接杆相连，且挡环位于连接杆远离连接管的一侧；挡环为环状结构，挡环能够沿第一方向移动地设置于收集滤筒内，初始状态下挡环位于收集滤筒底部。
进一步地，处理部还包括伸缩环，伸缩环包括多个直径不同的连接环，每两个相邻的连接环之间滑动连接，连接杆下端安装于位于最上方的连接环，最下方的连接环与挡环滑动连接。
进一步地，处理部还包括第一固定环，第一固定环与水管同轴设置且固定安装于水管内，第一固定环上开设有限位槽，限位槽与第一固定环同轴设置，螺旋扇叶的转动轴上设置有限位块，初始状态下限位块位于限位槽内，限制螺旋扇叶转动。
进一步地，当多个滤网在收集滤筒上沿第一方向移动到进料口处时，限位块与限位槽脱离，允许螺旋扇叶转动。
进一步地，同步机构包括同步环、多个第一套环、多个第二套环和多个连接柱，收集滤筒上设置有连接块，同步环与连接块同步移动且能够相对转动；阻挡机构上设置有多个第一套柱，每两个相邻的滤网之间设置有一个第二套柱；多个连接柱均沿第一方向设置，多个连接柱下端固定安装于同步环上端，多个连接柱上端在第一方向上依次穿过第二套柱和第一套柱，每个第二套环与一个第一套柱同步移动且能够相对转动；每个第一套环与一个第二套柱同步移动且能够相对转动，且第二套环位于第一套环上方；每个连接柱上均开设有一个第一螺旋槽和一个第二螺旋槽，第二螺旋槽位于第一螺旋槽上方；第一套环与第一螺旋槽螺旋配合，第二套环与第二螺旋槽螺旋配合，第一套环上设置有同步杆，第二套环下端设置有用于与同步杆套接的同步管，且初始状态下第一凸块与第一螺旋槽的上端抵接，第二凸块与第二螺旋槽的下端抵接。
进一步地，阻挡机构还包括安装柱，安装柱连接螺旋扇叶和多个实心板，第一套柱安装于安装柱内。
进一步地，实心板为扇形，每个实心板上均设置有挡板，挡板沿第一方向设置，滤网为扇形。
进一步地，处理部还包括第二固定环，第二固定环与水管同轴设置且固定安装于水管内，收集滤筒固定安装于第二固定环上。
进一步地，挡环底部设置为十字交叉结构。
本发明的有益效果是：本发明的一种污水中不溶解杂质的去除装置通过设置收集滤筒、螺旋扇叶、阻挡机构、过滤机构和同步机构相互配合，在水流流动时，多个滤网和多个实心板同时受到水流的冲击力，当多个滤网上杂物堆积逐渐增加，其受到水流的冲击力也在逐渐增加，直到多个滤网上杂物的堵塞面积大于实心板的面积时，由于实心板的投影面积小于滤网的投影面积，此时若多个滤网全部堵塞，相当于多个滤网形成了多个实心面，则在水流的冲击下，多个滤网受到的水流冲击力也就大于多个实心板受到的冲击力，此时多个滤网可以在收集滤筒上沿第一方向移动，多个滤网移动使杂质进入进料口内。之后同步机构动作能够驱动多个实心板移动，且移动的方向与多个滤网的移动方向相反，并进一步通过多个实心板移动解除对螺旋扇叶的限制，螺旋扇叶能够转动，使多个滤网转动着将杂质排入收集滤筒，加快杂质进入收集滤筒的速度，即在通过多个实心板和多个滤网对水流中的杂质过滤的过程中，只有在滤网全部堵塞后才对滤网进行清理，提高了滤网的使用率。
（发明人：陈照;孙宗贵;梁兆国;孙国庆;秦刚）
