公布日：2023.11.14
申请日：2023.09.12
分类号：C02F1/52(2023.01)I
摘要
本发明提供一种工业废水深度处理装置，涉及工业废水处理技术领域，包括处理箱、顶盖、进污管、添加管和排水管，所述处理箱的侧面均匀安装有进气分管，所述进气分管远离处理箱的一端安装有导气总管，所述进气分管与处理箱的连接处安装有密封圈，所述处理箱靠近导气总管的一侧安装有鼓风机，所述鼓风机与导气总管的底端相连通，所述进气分管靠近处理箱的一端为倾斜向下设计。本发明，通过设置该进气分管、导气总管、密封圈、鼓风机以及底座结构，在处理箱的侧面均匀设置有进气风管，可以充分保证曝气过程的均匀性，同时进气分管的端口位置处为倾斜向下设计，可以避免废水回流的情况，结构简单，进一步提高了对废水的处理效果。
权利要求书

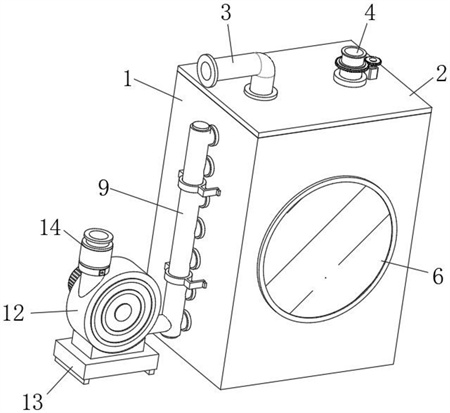

1.一种工业废水深度处理装置，包括处理箱(1)、顶盖(2)、进污管(3)、添加管(4)和排水管(5)，其特征在于：所述处理箱(1)的侧面均匀安装有进气分管(8)，所述进气分管(8)远离处理箱(1)的一端安装有导气总管(9)，所述进气分管(8)与处理箱(1)的连接处安装有密封圈(10)，所述处理箱(1)靠近导气总管(9)的一侧安装有鼓风机(12)，所述鼓风机(12)与导气总管(9)的底端相连通，所述进气分管(8)靠近处理箱(1)的一端为倾斜向下设计。
2.根据权利要求1所述的工业废水深度处理装置，其特征在于：所述处理箱(1)的正面安装有圆窗(6)，所述处理箱(1)的底端内部安装有斜底(7)。
3.根据权利要求1所述的工业废水深度处理装置，其特征在于：所述导气总管(9)的外表面套设有固定架(11)，所述固定架(11)的两端通过焊接的方式与处理箱(1)的侧面固定连接。
4.根据权利要求1所述的工业废水深度处理装置，其特征在于：所述鼓风机(12)的顶端设置有除尘筒(14)，所述除尘筒(14)的内部均匀安装有滤网(15)，所述除尘筒(14)的底端对称安装有插块(16)，所述鼓风机(12)的顶端对称开设有插口(17)，所述插块(16)插设在插口(17)的内部，所述插块(16)和插口(17)之间通过螺丝固定连接。
5.根据权利要求4所述的工业废水深度处理装置，其特征在于：所述除尘筒(14)的外表面套设有橡胶套(18)。
6.根据权利要求1所述的工业废水深度处理装置，其特征在于：所述所述鼓风机(12)的底端安装有底座(13)，所述底座(13)的底端对称安装有防滑块。
7.根据权利要求1所述的工业废水深度处理装置，其特征在于：所述处理箱(1)靠近排水管(5)的一端安装有电机(19)，所述电机(19)的输出端安装有圆块(20)，所述圆块(20)的外表面安装有条杆(21)，所述条杆(21)的内侧安装有刮块(22)，所述处理箱(1)的内侧靠近排水管(5)的一侧安装有矩形板(23)，所述矩形板(23)的中心位置处安装有过滤圆片(24)，所述刮块(22)与过滤圆片(24)的外表面相贴合。
8.根据权利要求7所述的工业废水深度处理装置，其特征在于：所述矩形板(23)的两侧对称安装有固定板(25)，所述固定板(25)与处理箱(1)的内侧固定连接。
9.根据权利要求7所述的工业废水深度处理装置，其特征在于：所述处理箱(1)靠近电机(19)的一侧安装有搭板，所述电机(19)固定安装在搭板的上表面。
10.根据权利要求1所述的工业废水深度处理装置，其特征在于：所述处理箱(1)的上表面安装有固定环(27)，所述固定环(27)的内侧开设有连接槽(28)，所述添加管(4)的底端安装有底环(26)，所述底环(26)与连接槽(28)的内壁转动连接，所述添加管(4)的外表面安装有大齿轮(29)，所述处理箱(1)的上表面安装有马达(30)，所述马达(30)的输出端安装有小齿轮(31)，所述大齿轮(29)和小齿轮(31)之间相啮合。
发明内容
本发明的目的是为了解决上述背景技术中提出的技术问题。
本发明采用了如下技术方案：一种工业废水深度处理装置，包括处理箱、顶盖、进污管、添加管和排水管，所述处理箱的侧面均匀安装有进气分管，所述进气分管远离处理箱的一端安装有导气总管，所述进气分管与处理箱的连接处安装有密封圈，所述处理箱靠近导气总管的一侧安装有鼓风机，所述鼓风机与导气总管的底端相连通，所述进气分管靠近处理箱的一端为倾斜向下设计。
较佳的，所述处理箱的正面安装有圆窗，所述处理箱的底端内部安装有斜底。此处，圆窗可以提供视野，方便工作人员观察处理箱的内部，而斜底则可以起到引导作用，方便后续排水。
较佳的，所述导气总管的外表面套设有固定架，所述固定架的两端通过焊接的方式与处理箱的侧面固定连接。此处，固定架可以提高导气总管的稳定性。
较佳的，所述鼓风机的顶端设置有除尘筒，所述除尘筒的内部均匀安装有滤网，所述除尘筒的底端对称安装有插块，所述鼓风机的顶端对称开设有插口，所述插块插设在插口的内部，所述插块和插口之间通过螺丝固定连接。此处，设置该除尘筒和滤网结构，可以过滤掉送入处理箱内部的空气，进一步减少杂质。
较佳的，所述除尘筒的外表面套设有橡胶套。此处，橡胶套可以提高摩擦，方便除尘筒的拆装。
较佳的，所述所述鼓风机的底端安装有底座，所述底座的底端对称安装有防滑块。此处，底座配合上防滑块，可以进一步提高鼓风机的放置稳定性。
较佳的，所述处理箱靠近排水管的一端安装有电机，所述电机的输出端安装有圆块，所述圆块的外表面安装有条杆，所述条杆的内侧安装有刮块，所述处理箱的内侧靠近排水管的一侧安装有矩形板，所述矩形板的中心位置处安装有过滤圆片，所述刮块与过滤圆片的外表面相贴合。此处，设置相关结构，可以进一步提高排水效果，避免沉淀物被一起排出。
较佳的，所述矩形板的两侧对称安装有固定板，所述固定板与处理箱的内侧固定连接。此处，固定板则方便矩形板的固定安装。
较佳的，所述处理箱靠近电机的一侧安装有搭板，所述电机固定安装在搭板的上表面。此处，搭板则便于电机的固定安装。
较佳的，所述处理箱的上表面安装有固定环，所述固定环的内侧开设有连接槽，所述添加管的底端安装有底环，所述底环与连接槽的内壁转动连接，所述添加管的外表面安装有大齿轮，所述处理箱的上表面安装有马达，所述马达的输出端安装有小齿轮，所述大齿轮和小齿轮之间相啮合。此处，设置相关结构，可以实现絮凝剂快速进入到处理箱内部，防止絮凝剂粘附在添加管的内壁，提高材料的利用率。
与现有技术相比，本发明的优点和积极效果在于，
1、本发明中，通过设置该进气分管、导气总管、密封圈、鼓风机以及底座结构，在处理箱的侧面均匀设置有进气风管，可以充分保证曝气过程的均匀性，同时进气分管的端口位置处为倾斜向下设计，可以避免废水回流的情况，结构简单，进一步提高了对废水的处理效果。
2、本发明中，通过设置该电机、圆块、条杆、刮块、矩形板以及过滤圆片结构，可以在排水的过程中，对废水进行过滤，进而将絮凝完成后的沉淀物进行分离，避免沉淀物从排水管的位置一起排出情况发生，进一步提高整体设备的使用效果。
3、本发明中，通过设置该底环、固定环、连接槽、大齿轮、马达以及小齿轮结构，可以在使用过程中，利用马达和、大齿轮和小齿轮的连接驱动作用，实现对添加管的转动效果，利用转动过程中产生的震动，促使絮凝剂快速从添加管的内部进入到处理箱的内部，防止絮凝剂粘附在添加管的内壁，提高材料的利用率。
（发明人：徐筠;李富勇;唐刚;黄明忠;黄安军;权浩钧;赵开宝）
