申请日2021.09.15
公开日期2021.10.22
IPC分类B01D36/04
摘要
本发明公开了一种污水处理用沉淀箱，涉及污水处理技术领域，主要是为了解决现有的污水处理用沉淀箱存在防堵效果差的问题，包括沉淀箱体、污水输送管道、粗过滤机构和驱动机构，所述沉淀箱体内设置有齿条板，驱动机构内的伸缩件带动细过滤部旋转的同时还能够带动粗过滤机构做直线运动，做直线运动的粗过滤机构通过主传动齿轮与齿条板啮合连接的方式达到带动主传动组件旋转的目的，主传动组件通过第一副传动组件和第二副传动组件能够带动活动组件上的活动分隔件同时做直线运动和旋转运动，实现了调整固定分隔件和活动分隔件之间的间隙的同时，还能够带动粘附在粗过滤机构表面的杂质翻转，从而达到高效清理粗过滤机构表面杂质的目的。
权利要求

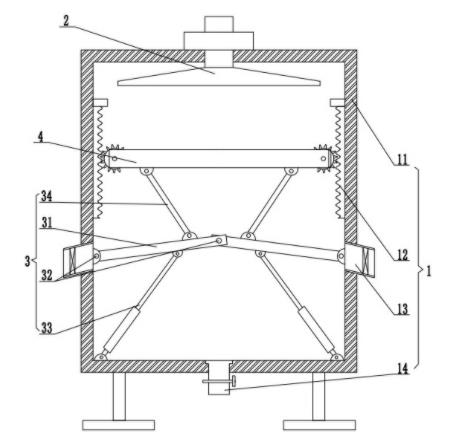

1.一种污水处理用沉淀箱，包括沉淀箱体(1)和污水输送管道(2)，所述沉淀箱体(1)内设置有齿条板(12)，其特征在于，还包括：
粗过滤机构(4)，所述粗过滤机构(4)包括框架(41)；以及安装在框架(41)上的主传动组件(42)、第一副传动组件(43)、第二副传动组件(44)和活动组件(45)，主传动组件(42)上设置有与齿条板(12)啮合连接的主传动齿轮(421)，主传动组件(42)通过第一副传动组件(43)和第二副传动组件(44)连接活动组件(45)，框架(41)和活动组件(45)上分别设置有若干个均匀排列的固定分隔件(411)和活动分隔件(455)，若干个固定分隔件(411)和活动分隔件(455)之间交错分布；以及
驱动机构(3)，所述驱动机构(3)包括伸缩件(33)、细过滤部(31)和联动件(34)，伸缩件(33)带动细过滤部(31)转动连接在框架(41)内，转动的细过滤部(31)通过联动件(34)带动粗过滤机构(4)做直线运动。
2.根据权利要求1所述的一种污水处理用沉淀箱，其特征在于，所述主传动组件(42)还包括与主传动齿轮(421)连接的传动件(422)；以及连接在传动件(422)上的第一从动齿轮(423)和第二从动齿轮(424)，做直线运动的粗过滤机构(4)通过主传动齿轮(421)与齿条板(12)啮合连接的方式达到带动主传动组件(42)旋转的目的，第一从动齿轮(423)和第二从动齿轮(424)分别与第一副传动组件(43)和第二副传动组件(44)连接。
3.根据权利要求2所述的一种污水处理用沉淀箱，其特征在于，所述第一副传动组件(43)包括：
螺纹传动件(432)，所述螺纹传动件(432)一端设置有与第一从动齿轮(423)啮合连接的第一副传动齿轮(435)，主传动组件(42)通过第一从动齿轮(423)与第一副传动齿轮(435)啮合连接的方式达到带动螺纹传动件(432)旋转的目的；以及
导向件(431)，所述螺纹传动件(432)的另一端与导向件(431)同轴连接，所述活动组件(45)活动连接在导向件(431)上；以及
螺纹连接在螺纹传动件(432)上的推拉件(434)，所述活动组件(45)与推拉件(434)连接，做旋转运动的螺纹传动件(432)通过推拉件(434)带动活动组件(45)做直线运动。
4.根据权利要求3所述的一种污水处理用沉淀箱，其特征在于，所述第二副传动组件(44)包括与活动组件(45)连接的蜗杆(441)；以及连接在蜗杆(441)上的第二副传动齿轮(442)，所述第二从动齿轮(424)与第二副传动齿轮(442)啮合连接，所述主传动组件(42)通过第二从动齿轮(424)与第二副传动齿轮(442)啮合连接的方式达到带动蜗杆(441)旋转的目的。
5.根据权利要求4所述的一种污水处理用沉淀箱，其特征在于，所述活动组件(45)还包括：
与蜗杆(441)连接的蜗轮(457)，所述蜗轮(457)上设置有主转动件(453)和连接在主转动件(453)上远离蜗轮(457)一端的导轨(452)，做旋转运动的蜗杆(441)通过蜗轮(457)带动主转动件(453)和导轨(452)旋转；以及
活动套设在导向件(431)上的第二滑动件(456)，所述第二滑动件(456)上设置有中心活动件(454)和连接在中心活动件(454)远离第二滑动件(456)一端的第一滑动件(451)，若干个活动分隔件(455)均匀排列在中心活动件(454)上，第一滑动件(451)位于导轨(452)内，所述推拉件(434)通过第二滑动件(456)带动第一滑动件(451)滑动连接在导轨(452)内。
6.根据权利要求5所述的一种污水处理用沉淀箱，其特征在于，所述活动组件(45)的数量为若干个，且若干个活动组件(45)均匀分布在框架(41)上，若干个活动组件(45)均连接在一个第一副传动组件(43)和第二副传动组件(44)上。
7.根据权利要求6所述的一种污水处理用沉淀箱，其特征在于，所述第一副传动组件(43)还包括套设在导向件(431)上的若干复位件(436)，复位件(436)连接在相邻的两个第二滑动件(456)之间，用于带动活动组件(45)复位。
8.根据权利要求1所述的一种污水处理用沉淀箱，其特征在于，所述沉淀箱体(1)内还设置有第一排污管道(13)和第二排污管道(14)。
说明书
一种污水处理用沉淀箱
技术领域
本发明涉及污水处理技术领域，具体是一种污水处理用沉淀箱。
背景技术
污水处理越来越多地走进寻常百姓的日常生活，被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域内。
但是现有的污水处理用沉淀箱在使用过程中仍存在不足之处，在沉淀的过程中使用滤板来过滤一些体积较大的杂质（树叶、废旧纸张、骨头或塑料袋等）时，这些杂质会直接卡在或者粘附在滤板上，使滤板失去作用，虽然现有的已公开的技术中能够利用可往复移动的刮板或者清理刷来清理掉滤板表面的这些杂质，然而对于那些卡在滤板上的空洞内或者缝隙中的杂质，无法快速有效的清理掉，大大降低了污水处理的工作效率。
发明内容
本发明的目的在于提供一种污水处理用沉淀箱，以解决上述背景技术中提出的问题。
为实现上述目的，本申请提供如下技术方案：
一种污水处理用沉淀箱，包括沉淀箱体和污水输送管道，所述沉淀箱体内设置有齿条板，还包括：
粗过滤机构，所述粗过滤机构包括框架；以及安装在框架上的主传动组件、第一副传动组件、第二副传动组件和活动组件，主传动组件上设置有与齿条板啮合连接的主传动齿轮，主传动组件通过第一副传动组件和第二副传动组件连接活动组件，框架和活动组件上分别设置有若干个均匀排列的固定分隔件和活动分隔件，若干个固定分隔件和活动分隔件之间交错分布；以及
驱动机构，所述驱动机构包括伸缩件、细过滤部和联动件，伸缩件带动细过滤部转动连接在框架内，转动的细过滤部通过联动件带动粗过滤机构做直线运动。
作为本申请进一步的方案：所述主传动组件还包括与主传动齿轮连接的传动件；以及连接在传动件上的第一从动齿轮和第二从动齿轮，做直线运动的粗过滤机构通过主传动齿轮与齿条板啮合连接的方式达到带动主传动组件旋转的目的，第一从动齿轮和第二从动齿轮分别与第一副传动组件和第二副传动组件连接。
作为本申请再进一步的方案：所述第一副传动组件包括：
螺纹传动件，所述螺纹传动件一端设置有与第一从动齿轮啮合连接的第一副传动齿轮，主传动组件通过第一从动齿轮与第一副传动齿轮啮合连接的方式达到带动螺纹传动件旋转的目的；以及
导向件，所述螺纹传动件的另一端与导向件同轴连接，所述活动组件活动连接在导向件上；以及
螺纹连接在螺纹传动件上的推拉件，所述活动组件与推拉件连接，做旋转运动的螺纹传动件通过推拉件带动活动组件做直线运动。
作为本申请再进一步的方案：所述第二副传动组件包括与活动组件连接的蜗杆；以及连接在蜗杆上的第二副传动齿轮，所述第二从动齿轮与第二副传动齿轮啮合连接，所述主传动组件通过第二从动齿轮与第二副传动齿轮啮合连接的方式达到带动蜗杆旋转的目的。
作为本申请再进一步的方案：所述活动组件还包括：
与蜗杆连接的蜗轮，所述蜗轮上设置有主转动件和连接在主转动件上远离蜗轮一端的导轨，做旋转运动的蜗杆通过蜗轮带动主转动件和导轨旋转；以及
活动套设在导向件上的第二滑动件，所述第二滑动件上设置有中心活动件和连接在中心活动件远离第二滑动件一端的第一滑动件，若干个活动分隔件均匀排列在中心活动件上，第一滑动件位于导轨内，所述推拉件通过第二滑动件带动第一滑动件滑动连接在导轨内。
作为本申请再进一步的方案：所述活动组件的数量为若干个，且若干个活动组件均匀分布在框架上，若干个活动组件均连接在一个第一副传动组件和第二副传动组件上。
作为本申请再进一步的方案：所述第一副传动组件还包括套设在导向件上的若干复位件，复位件连接在相邻的两个第二滑动件之间，用于带动活动组件复位。
作为本申请再进一步的方案：所述沉淀箱体内还设置有第一排污管道和第二排污管道。
与现有技术相比，本申请的有益效果是：
驱动机构内的伸缩件带动细过滤部旋转的同时还能够带动粗过滤机构做直线运动，做直线运动的粗过滤机构通过主传动齿轮与齿条板啮合连接的方式达到带动主传动组件旋转的目的，主传动组件通过第一副传动组件和第二副传动组件能够带动活动组件上的活动分隔件同时做直线运动和旋转运动，实现了调整固定分隔件和活动分隔件之间的间隙的同时，还能够带动粘附在粗过滤机构表面的杂质翻转，从而达到高效清理杂质的目的，解决了现有的污水处理用沉淀箱存在防堵效果差的问题。
（发明人：熊立寅）
