高新水锤式真空负压收集井

发布时间:2023-1-9 9:53:17

申请日2021.09.23

公开日期2021.12.21

IPC分类E03F7/00;E03F5/06;E03F1/00;E03F5/04;B01D29/56;E03F5/14;E03F5/22

摘要

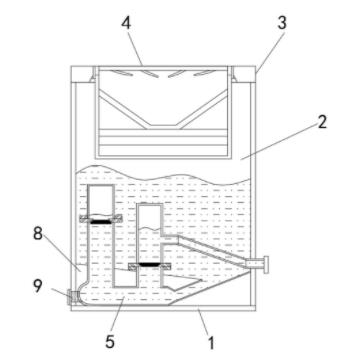

本发明涉及一种水锤式真空负压收集井,包括收集井井底座、井体、井座、水锤负压结构、井盖、多层过滤桶,所述水锤负压结构包括动力管道、泵体、压水阀、空气室、出水管、负压气体室、排水阀和磁隙弹簧,所述井体的底部设有导流坡面,导流坡面的最低端连接动力管道,所述动力管道的左侧固定连接有泵体,所述泵体分别连通负压气体室和空气室,所述泵体与所述负压气体室之间设有压水阀,该水锤式真空负压收集井,通过设置水锤负压结构,在动力管道、泵体、压水阀、空气室、出水管、排水阀和磁隙弹簧的相互作用下,空气室内的水压增加到大于泵体内的压力时,水从出水管流出,大大增加了污水抽取的工作效率。


权利要求

1.一种水锤式真空负压收集井,包括收集井井底座,其特征在于:还包括:井体、井座、水锤负压结构、井盖、多层过滤桶,所述收集井井底座的固定连接有井体,所述井体的顶部固定连接有井座,所述井座的顶部活动安装有井盖组成,所述井体的底部固定安装有水锤负压结构,所述水锤负压结构包括动力管道、泵体、压水阀、空气室、出水管、负压气体室、排水阀和磁隙弹簧,所述井体的底部设有导流坡面,导流坡面的最低端连接动力管道,所述动力管道的左侧固定连接有泵体,所述泵体分别连通负压气体室和空气室,所述泵体与所述负压气体室之间设有压水阀,所述泵体与所述空气室之间设有排水阀,所述空气室还与出水管连接,所述压水阀和排水阀通过磁隙弹簧与水锤负压结构的外壁连接固定;所述多层过滤桶包括多个漩涡导流板、过滤桶壁、斗形过滤桶、第一过滤网、第二过滤网、导流层,所述漩涡导流板通过固定座一端倾斜固定于井盖底部,所述斗形过滤桶固定于过滤桶壁内部,所述第一过滤网设置于斗形过滤桶下方,且与斗形过滤桶底部固定,所述第二过滤网设置于第一过滤网下方。

2.根据权利要求1所述的一种水锤式真空负压收集井,其特征在于:多个所述漩涡导流板基于井盖圆心均匀分布,所述漩涡导流板朝向井盖圆心向下倾斜。

3.根据权利要求1所述的一种水锤式真空负压收集井,其特征在于:所述漩涡导流板的上侧设有一定倾斜弧度,所述漩涡导流板的两端之间还设有一定弧度,所述漩涡导流板侧端面面积小。

4.根据权利要求1所述的一种水锤式真空负压收集井,其特征在于:所述收集井井底座是由混凝土浇筑而成,所述井座与井盖的连接处设置有密封圈。

5.根据权利要求1所述的一种水锤式真空负压收集井,其特征在于:所述出水管贯穿井体并延伸至井体的外部,并与外部污水运输管道连接。

6.根据权利要求1所述的一种水锤式真空负压收集井,其特征在于:所述过滤桶壁上还设有多个镂空过滤孔。

7.根据权利要求1所述的一种水锤式真空负压收集井,其特征在于:所述第一过滤网的过滤孔孔隙大于第二过滤网的过滤孔孔隙。

8.根据权利要求1所述的一种水锤式真空负压收集井,其特征在于:所述负压气体室的高度高于空气室。

9.根据权利要求1所述的一种水锤式真空负压收集井,其特征在于:所述负压气体室内气体气压小于常压。

10.根据权利要求1所述的一种水锤式真空负压收集井,其特征在于:所述泵体的冲击端还设有清洗阀。

说明书

一种水锤式真空负压收集井

技术领域

本发明涉及污水收集设备技术领域,具体为一种水锤式真空负压收集井。

背景技术

目前污水井是用于污水排放、排污的下水井,起到了排除生活污水、雨污水等,在日常生活中,人们把污水排到污水收集井中,当井体中的污水需要排放时,通过打开压力泵从井体中抽出污水,进而通过压力泵将污水排到别处。

但是现有的污水收集井通常是通过人工操控压力泵来抽取污水,操作繁琐,浪费时间,大大降低了工作效率,虽然结构简单,安装方便,却不利于后期的杂物清掏,因此不适用于污水收集现状,故而提出了一种水锤式真空负压收集井,并且目前的污水井不能当截流井使用,应用范围窄。

发明内容

针对现有技术的不足,本发明提供了一种水锤式真空负压收集井,具备污水抽取效率高等优点,解决了人工操控压力泵来抽取污水,操作繁琐,浪费时间,大大降低了工作效率的问题。

为实现上述目的,本发明提供如下技术方案:一种水锤式真空负压收集井,包括收集井井底座、井体、井座、水锤负压结构、井盖、多层过滤桶,所述收集井井底座的固定连接有井体,所述井体的顶部固定连接有井座,所述井座的顶部活动安装有井盖组成,所述井体的底部固定安装有水锤负压结构,所述水锤负压结构包括动力管道、泵体、压水阀、空气室、出水管、负压气体室、排水阀和磁隙弹簧,所述井体的底部设有导流坡面,导流坡面的最低端连接动力管道,所述动力管道的左侧固定连接有泵体,所述泵体分别连通负压气体室和空气室,所述泵体与所述负压气体室之间设有压水阀,所述泵体与所述空气室之间设有排水阀,所述空气室还与出水管连接,所述压水阀和排水阀通过磁隙弹簧与水锤负压结构的外壁连接固定;所述多层过滤桶包括多个漩涡导流板、过滤桶壁、斗形过滤桶、第一过滤网、第二过滤网、导流层,所述漩涡导流板通过固定座一端倾斜固定于井盖底部,所述斗形过滤桶固定于过滤桶壁内部,所述第一过滤网设置于斗形过滤桶下方,且与斗形过滤桶底部固定,所述第二过滤网设置于第一过滤网下方。

优选的,多个所述漩涡导流板基于井盖圆心均匀分布,所述漩涡导流板朝向井盖圆心向下倾斜。

优选的,所述漩涡导流板的上侧设有一定倾斜弧度,所述漩涡导流板的两端之间还设有一定弧度,所述漩涡导流板侧端面面积小。

优选的,所述收集井井底座是由混凝土浇筑而成,所述井座与井盖的连接处设置有密封圈。

优选的,所述出水管贯穿井体并延伸至井体的外部,并与外部污水运输管道连接。

优选的,所述过滤桶壁上还设有多个镂空过滤孔。

优选的,所述第一过滤网的过滤孔孔隙大于第二过滤网的过滤孔孔隙。

优选的,所述负压气体室的高度高于空气室。

优选的,所述负压气体室内气体气压小于常压。

优选的,所述泵体的冲击端还设有清洗阀。

与现有技术相比,本申请的技术方案具备以下有益效果:

1、该水锤式真空负压收集井,通过设置水锤负压结构,可以使水锤式真空负压收集井在雨污水到达一定高度,即符合水位高度差后,进行自动污水抽取,大大节约了能耗,还能使得雨污水尽快排放,避免雨污水堆积,还大大增加了污水抽取的工作效率。

2、该水锤式真空负压收集井,通过设置多层过滤结构,水中的大小不一杂物通过过滤孔孔隙由大到小的多个过滤网时,能够被过滤掉,方便后期的杂物清掏,又能够改善元器件的工作环境,提高元器件的使用寿命,同时方便进行维护和检修。

3、该水锤式真空负压收集井还采用多个漩涡导流板来引导污水成漩涡状进入井体,漩涡状的污水将杂质汇聚于中间,大的杂质会被漩涡导流板的端面切割,大的杂质经斗形过滤桶过滤汇聚于斗形过滤桶中部,然后在依次经过第一过滤网、第二过滤网后进入井体内部,这些能够大大避免堵塞。

4、该水锤式真空负压收集井由井体底部的导流坡面能够汇聚污水,并引导污水进入动力管道。

5、该水锤式真空负压收集井其结构简单,采用负压气体,可以在不使用时,在泵体内存留一部分水,封住负压气体,还能起到截流的作用,使得其应用范围非常广。

(发明人:陈康宁; 饶杰; 张云富; 谢伟; 杨竹雨; 崔欢)
