申请日2021.09.24
公开日期2021.12.21
IPC分类B01D33/067;B01D33/76;B01D33/80
摘要

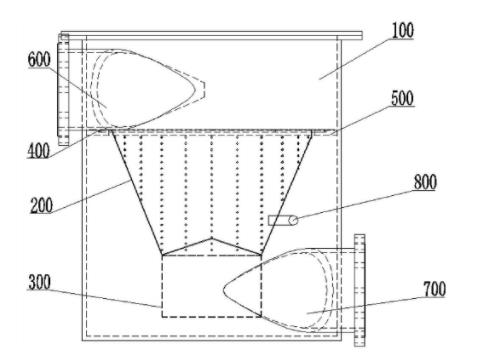

本申请涉及一种旋流式污水处理装置，包括壳体与旋流过滤器；壳体为柱体结构，内部中空，壳体上开设有入水口，旋流过滤器为筒型，顶部敞口，旋流过滤器固定设置在壳体内，且设置位置低于入水口，旋流过滤器的侧壁从上至下向中部倾斜，且旋流过滤器的侧壁和/或旋流过滤器的底部开设有多个滤孔；在污水初始水力动力的作用下沿旋流过滤器的侧壁螺旋下降，其中，旋流过滤器的侧壁为从上至下逐渐减小的具有锥度的圆筒形，通过旋流过滤的侧壁上开设的滤孔，将污水和滤渣分离出来，在旋流过滤器的下端部安装有活动储渣滤芯，储存旋流过滤器滤出的滤渣，在旋流过滤器侧壁安装有液位传感器，检测壳体总污水的液位高度，方便发报警信息至控制室。
权利要求
1.一种旋流式污水处理装置，其特征在于，包括：
壳体与旋流过滤器；
所述壳体为柱体结构，内部中空，所述壳体上开设有入水口；
所述旋流过滤器为筒型，顶部敞口，所述旋流过滤器固定设置在所述壳体内，且设置位置低于所述入水口，所述旋流过滤器的侧壁从上至下向中部倾斜，且所述旋流过滤器的侧壁和/或所述旋流过滤器的底部开设有多个滤孔。
2.根据权利要求1所述的旋流式污水处理装置，其特征在于，所述滤孔呈阵列式分布；
所述旋流过滤器为顶部直径大于底部直径具有锥度的筒型，且所述旋流过滤器的直径从上至下逐渐减小；
所述锥度的区间30度-60度。
3.根据权利要求1所述的旋流式污水处理装置，其特征在于，还包括活动储渣滤芯；
所述活动储渣滤芯底部密封，顶部敞口，所述活动储渣滤芯的顶部与所述旋流过滤器可拆卸连接，且连通。
4.根据权利要求3所述的旋流式污水处理装置，其特征在于，在所述旋流过滤器的侧壁及底部均开设有所述滤孔时，所述旋流过滤器的底面面积大于所述活动储渣滤芯的顶面面积，且所述活动储渣滤芯与旋流过滤器同轴设置，位于所述旋流过滤器的侧壁的所述滤孔呈阵列式排布，在其侧壁上多条等间距直线排布，位于所述旋流过滤器的底壁的所述滤孔放射性排布。
5.根据权利要求3所述的旋流式污水处理装置，其特征在于，在所述旋流过滤器的侧壁开设有所述滤孔时，所述旋流过滤器的底部结构与所述活动储渣滤芯的顶部结构保持一致，所述滤孔在所述旋流过滤器的侧壁上呈阵列式排布。
6.根据权利要求1所述的旋流式污水处理装置，其特征在于，所述壳体的内壁靠近所述入水口下侧设置有一圈挡边；
所述旋流过滤器的顶部水平延伸有延伸部，所述延伸部抵接于所述挡边的顶部。
7.根据权利要求6所述的旋流式污水处理装置，其特征在于，还包括密封圈，所述密封圈设置在所述延伸部的底部，且所述密封圈与所述延伸部的底部端面相贴合。
8.根据权利要求3所述的旋流式污水处理装置，其特征在于，所述活动储渣滤芯与所述壳体的底壁留有第一预设距离。
9.根据权利要求1所述的旋流式污水处理装置，其特征在于，所述壳体靠近底部开设有出水口；
所述出水口与所述入水口设于同一竖直平面，且所述入水口的流入方向与所述出水口的流出方向反向设置。
10.根据权利要求1所述的旋流式污水处理装置，其特征在于，还包括液位传感器，所述液位传感器设置在所述旋流过滤器侧壁靠近中部，所述液位传感器的一端与所述旋流过滤器固定连接，另一端悬空，且所述液位传感器与所述活动储渣滤芯的底壁留有第二预设距离，用于监测污水液位；
还包括顶盖，所述顶盖的的形状与所述壳体的顶部相匹配，且所述顶盖抵接在所述壳体的顶部。
说明书
旋流式污水处理装置
技术领域
本申请涉及污水处理技术领域，尤其涉及一种旋流式污水处理装置。
背景技术
现代的废水处理方法主要分为物理处理法、化学处理法和生物处理法三类。其中，物理粗立法主要用于分离和去除废水中的非溶解性污染物。通常的有筛网截留、过滤、重力分离(包括自然沉淀、自然上浮、气浮等)、离心分离、高梯度磁分离、气提和吸附等，是处理工业废水和生活污水的常用处理方法。
目前一体化污水处理设备前端对污水预处理设备多用水力筛作为进水格栅，然而，依靠污水重力从斜面流下进行过滤固液分离，水力冲洗力度不易控制水流速度快无法完全分离，水流速度慢则清洗滤网不彻底，造成过滤效率低。
发明内容
有鉴于此，本申请提出了一种旋流式污水处理装置，可以有效避免旋流过滤器过滤不彻底的情况，从而提高旋流式污水处理装置的过滤效率。
根据本申请的一方面，提供了一种旋流式污水处理装置，包括壳体与旋流过滤器；所述壳体为柱体结构，内部中空，所述壳体上开设有入水口；所述旋流过滤器为筒型，顶部敞口，所述旋流过滤器固定设置在所述壳体内，且设置位置低于所述入水口，所述旋流过滤器的侧壁从上至下向中部倾斜，且所述旋流过滤器的侧壁和/或所述旋流过滤器的底部开设有多个滤孔。
在一种可能的实现方式中，所述滤孔呈阵列式分布；所述旋流过滤器为顶部直径大于底部直径具有锥度的筒型，且所述旋流过滤器的直径从上至下逐渐减小；所述锥度的区间30度-60度。
在一种可能的实现方式中，还包括活动储渣滤芯；所述活动储渣滤芯底部密封，顶部敞口，所述活动储渣滤芯的顶部与所述旋流过滤器可拆卸连接，且连通。
在一种可能的实现方式中，在所述旋流过滤器的侧壁及底部均开设有所述滤孔时，所述旋流过滤器的底面面积大于所述活动储渣滤芯的顶面面积，且所述活动储渣滤芯与旋流过滤器同轴设置，位于所述旋流过滤器的侧壁的所述滤孔呈阵列式排布，在其侧壁上多条等间距直线排布，位于所述旋流过滤器的底壁的所述滤孔放射性排布。
在一种可能的实现方式中，在所述旋流过滤器的侧壁开设有所述滤孔时，所述旋流过滤器的底部结构与所述活动储渣滤芯的顶部结构保持一致，所述滤孔在所述旋流过滤器的侧壁上呈阵列式排布。
在一种可能的实现方式中，所述壳体的内壁靠近所述入水口下侧设置有一圈挡边；所述旋流过滤器的顶部水平延伸有延伸部，所述延伸部抵接于所述挡边的顶部。
在一种可能的实现方式中，还包括密封圈，所述密封圈设置在所述延伸部的底部，且所述密封圈与所述延伸部的底部端面相贴合。
在一种可能的实现方式中，所述活动储渣滤芯与所述壳体的底壁留有第一预设距离。
在一种可能的实现方式中，所述壳体靠近底部开设有出水口；所述出水口与所述入水口设于同一竖直平面，且所述入水口的流入方向与所述出水口的流出方向反向设置。
在一种可能的实现方式中，还包括液位传感器，所述液位传感器设置在所述旋流过滤器侧壁靠近中部，所述液位传感器的一端与所述旋流过滤器固定连接，另一端悬空，且所述液位传感器与所述活动储渣滤芯的底壁留有第二预设距离，用于监测污水液位；
还包括顶盖，所述顶盖的的形状与所述壳体的顶部相匹配，且所述顶盖抵接在所述壳体的顶部。
本申请实施例旋流式污水处理装置的有益效果：通过将直筒型的滤芯设计为上端部直径大于下端部直径的具有锥度的圆筒形，即当污水流入滤芯时，以污水初始水力动量的作用下沿旋流过滤器滤芯锥面螺旋下降，通过滤芯侧壁上开设的滤孔，将污水和滤渣分离出来；其中，在滤芯的下端部还安装有活动储渣滤芯，用于储存滤芯过滤出的滤渣，在滤芯侧壁还安装液位传感器，用于检测滤芯和活动储渣滤芯中污水的液位高度。
（发明人：谢宙良; 谢伟; 董浩）
