申请日2021.09.24
公开日期2021.12.31
IPC分类C02F101/20;C02F9/06
摘要
本发明公开了一种重金属废水深度处理技术及装置，包括电化学深度处理单元、氧化反应单元、固液分离单元和过滤单元，电化学深度处理单元连接氧化反应单元，氧化反应单元连接固液分离单元，固液分离单元连接过滤单元，装置进水一次提升后，然后通过重力自流逐级流经各反应单元，采用电化学深度处理、高级氧化、化学混凝沉淀和自动过滤功能治理突发性重金属污水污染。本发明集成化和自动化程度高，在原厂即实现组装和调试，产品质量稳定；设备占地面积小，模块化生产，便于运输和安装，随时可投入重金属废水应急治理；整合了电化学深度处理、混凝沉淀和膜过滤技术，重金属废水处理后出水效果稳定；兼容性好，可处理多种重金属离子废水。
权利要求

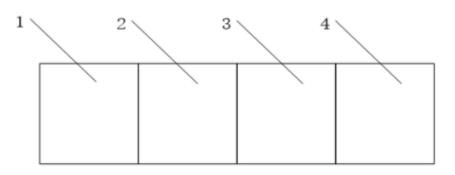

1.一种重金属废水深度处理装置，其特征在于：包括电化学深度处理单元(1)、氧化反应单元(2)、固液分离单元(3)和过滤单元(4)，所述电化学深度处理单元(1)连接氧化反应单元(2)，所述氧化反应单元(2)连接固液分离单元(3)，所述固液分离单元(3)连接过滤单元(4)；
所述电化学深度处理单元(1)包括直流稳压电源控制器、反应槽、阳极板、阴极板、曝气管道和排渣管阀；
所述氧化反应单元(2)使用氧化剂处理重金属污水，所述氧化反应单元(2)根据反应池内氧化还原电位实时监测数值，自动调控氧化剂添加量；
所述固液分离单元(3)采用化学絮凝沉淀法，自动定量添加混凝剂和絮凝剂；
所述过滤单元(4)为膜过滤器，自动排泥和自动清洗。
2.根据权利要求1所述的一种重金属废水深度处理装置，其特征在于：由所述电化学深度处理单元(1)、氧化反应单元(2)、固液分离单元(3)和过滤单元(4)构成的装置最大处理流量为1000m3/d，装置智能运行，并可手机远程APP控制启停。
3.根据权利要求1所述的一种重金属废水深度处理装置，其特征在于：所述电化学深度处理单元(1)配合不同材质极板，可对铅、锌、铜、镍、锰、铬等重金属进行深度处理。
4.一种重金属废水深度处理技术，其特征在于：装置进水一次提升后，然后通过重力自流逐级流经各反应单元，采用电化学深度处理、高级氧化、化学混凝沉淀和自动过滤功能治理突发性重金属污水污染。
说明书
一种重金属废水深度处理技术及装置
技术领域
本发明涉及环保技术领域，具体是一种重金属废水深度处理技术及装置。
背景技术
重金属污染是危害最大的水污染问题之一，且在环境中不易被代谢，易被生物富集并有生物放大效应等特点，不但污染环境，也严重威胁人类和水生物的生存，对人体具有致癌、致畸、致突变的巨大危害。
近年来，随着我国经济的逐步发展，排放标准更加严格的行业标准和地方标准逐渐出台，新的排放标准对矿山、选矿、金属冶炼、有色金属加工、电镀等行业的重金属污水排放和工业用水循环使用提出了更严格的要求，部分重点地区甚至要求相关企业污水实现零排放。在这一背景下，排污企业需对企业排放的重金属污水进行深度处理，处理达标后的污水达标排放或循环使用。
为应对突发性重金属废水污染，本发明提供一种重金属废水深度处理技术及装置，该装置对重金属污水去除效果稳定，占地面积小，设备模块化设计，便于扩充，非常便于运输和搬迁，可随时投入重金属污水应急治理。
发明内容
本发明要解决的技术问题就是克服以上的技术缺陷，提供一种重金属废水深度处理技术及装置，该装置将电化学深度处理、高级氧化、化学混凝沉淀、自动过滤功能集成一体，该装置具有占地面积小，重金属处理效果稳定、操作简便、集成化程度高，便于运输等优点。
为了解决上述问题，本发明的技术方案为：一种重金属废水深度处理装置，包括电化学深度处理单元、氧化反应单元、固液分离单元和过滤单元，所述电化学深度处理单元连接氧化反应单元，所述氧化反应单元连接固液分离单元，所述固液分离单元连接过滤单元；
所述电化学深度处理单元包括直流稳压电源控制器、反应槽、阳极板、阴极板、曝气管道和排渣管阀；
所述氧化反应单元使用氧化剂处理重金属污水，所述氧化反应单元根据反应池内氧化还原电位实时监测数值，自动调控氧化剂添加量；
所述固液分离单元采用化学絮凝沉淀法，自动定量添加混凝剂和絮凝剂；
所述过滤单元为膜过滤器，自动排泥和自动清洗。
进一步，由所述电化学深度处理单元、氧化反应单元、固液分离单元和过滤单元构成的装置最大处理流量为1000m3/d，装置智能运行，并可手机远程APP控制启停。
进一步，所述电化学深度处理单元配合不同材质极板，可对铅、锌、铜、镍、锰、铬等重金属进行深度处理。
一种重金属废水深度处理技术，装置进水一次提升后，然后通过重力自流逐级流经各反应单元，采用电化学深度处理、高级氧化、化学混凝沉淀和自动过滤功能治理突发性重金属污水污染。
本发明与现有的技术相比的优点在于：。
(1)集成化和自动化程度高，在原厂即实现组装和调试，产品质量稳定；
(2)设备占地面积小，模块化生产，便于运输和安装，随时可投入重金属废水应急治理；
(3)整合了电化学深度处理、混凝沉淀和膜过滤技术，重金属废水处理后出水效果稳定；
(4)兼容性好，可处理多种重金属离子废水。
（发明人：邓海）
