申请日2021.10.08
公开日期2021.12.28
IPC分类C02F3/12;B01D36/04;C02F7/00
摘要
本发明公开了一种污水处理用活性污泥反应器，包括反应池、沉淀池、污泥提升泵、污水入口、污水出口、固定板、曝气装置、驱动轮、横梁、动力传动装置和刮泥装置，所述沉淀池位于反应池的底部，所述污泥提升泵设于沉淀池中，所述污水入口设于反应池的上部，所述污水出口设于反应池的下部，所述固定板设于反应池的内壁上，所述曝气装置设于固定板上，所述驱动轮与曝气装置相连接，所属横梁设于反应池的上端，所述动力传动装置设于横梁上，所述刮泥装置与动力传动装置相连接且位于反应池的内部。本发明属于污水处理技术领域，具体是指一种可对反应沉淀后的污泥进行及时清除排出、大大提高反应效率的污水处理用活性污泥反应器。
权利要求
1.一种污水处理用活性污泥反应器，其特征在于：包括反应池、沉淀池、污泥提升泵、污水入口、污水出口、固定板、曝气装置、驱动轮、防护罩、横梁、动力传动装置和刮泥装置，所述沉淀池位于反应池的底部，所述污泥提升泵设于沉淀池中，所述污水入口设于反应池的上部，所述污水出口设于反应池的下部，所述固定板设于反应池的内壁上，所述曝气装置设于固定板上，所述驱动轮与曝气装置相连接，所述防护罩设于曝气装置的外部，所属横梁设于反应池的上端，所述动力传动装置设于横梁上，所述刮泥装置与动力传动装置相连接且位于反应池的内部；所述刮泥装置包括换向轮一、换向轮二、换向轮三、换向轮四和刮板带，所述换向轮一、换向轮二、换向轮三和换向轮四均转动设于反应池的内部，所述换向轮一与动力传动装置动力连接且与换向轮三处于一个竖直面上，所述换向轮三与换向轮四处于一个水平面上，所述刮板带传动设于换向轮一、换向轮二、换向轮三和换向轮四上。
2.根据权利要求1所述的一种污水处理用活性污泥反应器，其特征在于：所述动力传动装置包括电机、转动轮一、支杆、转动轮二、皮带一、皮带二和皮带三，所述电机设于横梁上，所述转动轮一设于电机的动力输出端，所述支杆设于横梁上，所述转动轮二转动设于支杆上，所述皮带一传动设于转动轮一和转动轮二上，所述皮带二传动设于转动轮二和驱动轮上，所述皮带三传动设于转动轮一和换向轮一上。
3.根据权利要求2所述的一种污水处理用活性污泥反应器，其特征在于：所述曝气装置包括滚筒、曝气孔和刮泥板，所述滚筒转动设于固定板上且与驱动轮相连接，所述曝气孔均匀且贯通设于滚筒的外圈，所述刮泥板均匀设于滚筒的外表面。
4.根据权利要求3所述的一种污水处理用活性污泥反应器，其特征在于：所述曝气装置设有多组。
5.根据权利要求4所述的一种污水处理用活性污泥反应器，其特征在于：所述曝气装置的下部设有过滤板，所述过滤板设于反应池的内壁上。
6.根据权利要求5所述的一种污水处理用活性污泥反应器，其特征在于：所述防护罩的上部与反应池密封连接，所述防护罩的下端与过滤板之间有缝隙。
7.根据权利要求6所述的一种污水处理用活性污泥反应器，其特征在于：所述电机为伺服电机。
说明书
一种污水处理用活性污泥反应器
技术领域
本发明属于污水处理技术领域，具体是指一种污水处理用活性污泥反应器。
背景技术
活性污泥是微生物群体及它们所依附的有机物质和无机物质的总称，活性污泥可分为好氧活性污泥和厌氧颗粒活性污泥，活性污泥主要用来处理污废水。活性污泥法是利用悬浮生长的微生物絮体处理有机污水的一类好氧处理方法，现有的活性污泥处理装置，对反应后沉淀的污泥没有能够及时的排出，会造成反应池沉积过多反应后的活性污泥，影响污水处理的效率。
发明内容
为了解决上述难题，本发明提供了一种可对反应沉淀后的污泥进行及时清除排出、大大提高反应效率的污水处理用活性污泥反应器。

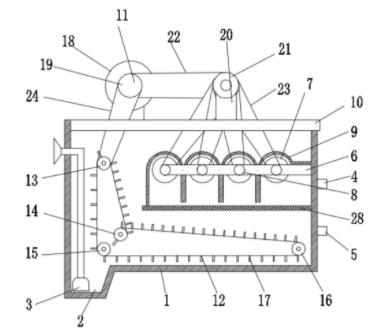

为了实现上述功能，本发明采取的技术方案如下：一种污水处理用活性污泥反应器，包括反应池、沉淀池、污泥提升泵、污水入口、污水出口、固定板、曝气装置、驱动轮、防护罩、横梁、动力传动装置和刮泥装置，所述沉淀池位于反应池的底部，所述污泥提升泵设于沉淀池中，所述污水入口设于反应池的上部，所述污水出口设于反应池的下部，所述固定板设于反应池的内壁上，所述曝气装置设于固定板上，所述驱动轮与曝气装置相连接，所述防护罩设于曝气装置的外部，所属横梁设于反应池的上端，所述动力传动装置设于横梁上，所述刮泥装置与动力传动装置相连接且位于反应池的内部；所述刮泥装置包括换向轮一、换向轮二、换向轮三、换向轮四和刮板带，所述换向轮一、换向轮二、换向轮三和换向轮四均转动设于反应池的内部，所述换向轮一与动力传动装置动力连接且与换向轮三处于一个竖直面上，所述换向轮三与换向轮四处于一个水平面上，所述刮板带传动设于换向轮一、换向轮二、换向轮三和换向轮四上。
进一步地，所述动力传动装置包括电机、转动轮一、支杆、转动轮二、皮带一、皮带二和皮带三，所述电机设于横梁上，所述转动轮一设于电机的动力输出端，所述支杆设于横梁上，所述转动轮二转动设于支杆上，所述皮带一传动设于转动轮一和转动轮二上，所述皮带二传动设于转动轮二和驱动轮上，所述皮带三传动设于转动轮一和换向轮一上。
进一步地，所述曝气装置包括滚筒、曝气孔和刮泥板，所述滚筒转动设于固定板上且与驱动轮相连接，所述曝气孔均匀且贯通设于滚筒的外圈，所述刮泥板均匀设于滚筒的外表面。
优选地，所述曝气装置设有多组。
优选地，所述曝气装置的下部设有过滤板，所述过滤板设于反应池的内壁上。
优选地，所述防护罩的上部与反应池密封连接，所述防护罩的下端与过滤板之间有缝隙。
优选地，所述电机为伺服电机。
本发明采取上述结构取得有益效果如下：本发明提供的一种污水处理用活性污泥反应器通过设置刮泥装置可以把反应后的活性污泥及时的刮送到沉淀池中，并通过污泥提升泵及时的排出，以免沉淀的活性污泥积累过多，影响污水的处理，通过动力传动装置带动曝气装置，可以使得活性污泥与污水充分反应，加快反应的速度，提高污水处理的效率。
（发明人：严兰明; 郑依平）
