申请日2021.09.24
公开日期2021.12.31
IPC分类B01F13/10;B01F15/02;C02F1/50;B01F7/18;C02F103/30
摘要
本发明涉及污水净化装置技术领域，具体涉及一种应急印染污水净化装置及其使用方法，包括处理池和加药单元，所述加药单元包括导流管和同轴设于导流管内的加药管，所述加药管与导流管之间间隔设置形成流道，所述加药管周壁上设有若干朝向流道喷射消毒液的喷药件；所述导流管包括进水口和两个出水口，两出水口分别与两搅拌罐连接，所述导流管上还设有开关件，所述开关件包括第一位置和第二位置，第一位置下，开关件仅封闭两出水口中的一个，第二位置下开关件仅封闭两出水口中的另一个；所述开关件动作以在第一位置和第二位置间进行交替切换。本发明可以使消毒液与污水混合均匀，且在不停机状态持续工作。
权利要求
1.一种应急印染污水净化装置，包括处理池和加药单元，其特征在于，所述加药单元包括导流管和同轴设于导流管内的加药管，所述加药管与导流管之间间隔设置形成流道，所述加药管周壁上设有若干朝向流道喷射消毒液的喷药件；所述导流管包括进水口和两个出水口，两出水口分别与两搅拌罐连接，所述导流管上还设有开关件，所述开关件包括第一位置和第二位置，第一位置下，开关件仅封闭两出水口中的一个，第二位置下开关件仅封闭两出水口中的另一个；所述开关件动作以在第一位置和第二位置间进行交替切换；
所述搅拌罐底部设有用以将搅拌罐内污水导入处理池内的排水管，所述排水管上设有阀门。
2.根据权利要求1所述的一种应急印染污水净化装置，其特征在于，还包括控制系统，所述控制系统包括控制器和与控制器连接的时钟芯片，所述搅拌罐内均设有检测搅拌罐内液位的液位传感器，所述控制器配置为：
当液位传感器的检测值大于第一预设值时，控制器控制开关件动作以切换位置，并控制该液位传感器对应的搅拌罐开始搅拌，同时时钟芯片开始计时；
计时届满时，控制器控制该搅拌罐停止搅拌，并驱动该搅拌罐上的阀门开启以导出该搅拌罐内的污水，当液位传感器的检测值小于第二预设值时，控制器该搅拌罐上的阀门关闭。
3.根据权利要求1所述的一种应急印染污水净化装置，其特征在于，所述开关件包括活动穿设于导流管内的柱塞以及驱动柱塞旋转的电机，其中所述柱塞其中一侧侧壁上形成有切口，在第一位置和第二位置下，所述柱塞的外周壁遮挡其中一个出水口，另一出水口经切口与导流管内部连通。
4.根据权利要求1所述的一种应急印染污水净化装置，其特征在于，所述流道内设有沿加药管轴向设置的螺旋叶片，通过螺旋叶片使流道形成螺旋流道。
5.根据权利要求1或4所述的一种应急印染污水净化装置，其特征在于，所述喷药件为开设在加药管周壁上的喷孔，或者所述喷药件为设在加药管周壁上与加药管连通的喷头。
6.根据权利要求1所述的一种应急印染污水净化装置，其特征在于，所述喷药件的喷射方向与流道内污水的流动方向形成一夹角α，该夹角α≤90°。
7.如权利要求1－6任一项所述的应急印染污水净化装置的使用方法，其特征在于，包括如下步骤：
S1、控制开关件动作，使开关件切换至第一位置，并关闭两搅拌罐上的阀门；
S2、利用水泵将污水经进水口抽入导流管内，并利用加药泵将消毒液抽入加药管内，此时污水在流道内进行流动，同时加药管通过喷药件向流道内喷射消毒液，使得消毒液与污水在流道内进行混合形成混合液，接着，混合液经未封闭的出水口导入该出水口对应的搅拌罐内；
S3、当搅拌罐内的液位达到预定的高度时，控制开关件切换至第二位置并启动该搅拌罐进行搅拌，搅拌一段时间后，停止搅拌，并开启该搅拌罐的排水管的阀门使搅拌罐内的污水导入处理池内；当该搅拌罐内的污水下降至某一高度时，关闭该搅拌罐上的阀门；
在步骤S3中，当开关件切换至第二位置时，导流管内的混合液经另一出水口导入另一搅拌罐内，当该搅拌罐内的液位达到预定的高度时，控制开关件切换至第一位置并启动该搅拌罐，使其进行搅拌，搅拌一段时间后，关闭该搅拌罐使其停止搅拌，并开启该搅拌罐的排水管的阀门使搅拌罐内的污水导入处理池内；当该搅拌罐内的污水下降至某一高度时，关闭该搅拌罐上的阀门。
说明书
一种应急印染污水净化装置及其使用方法
【技术领域】
本发明涉及污水净化装置技术领域，具体涉及一种应急印染污水净化装置及其使用方法。
【背景技术】
随着经济的发展，无论是工业还是日常生活中，都会有较多的污水产生，因此为了节约水资源，这些污水通常需要进行净化回收。
在净化过程中，需要对污水中添加消毒液进行消毒，通常是将污水排入处理池，也称消毒池，然后向里面喷洒消毒液，为了使消毒液与污水充分混合，一般会在处理池内设置搅拌装置，来对污水进行搅拌以使污水和消毒液充分混合，然而，一般处理池较大，故而在搅拌时难以使消毒液与污水充分混合；并且搅拌装置需要依据处理池的池型进行设计，故一般搅拌装置与需要依据处理池进行定制，难以通用，故还有待改进。
【发明内容】
本发明所要解决的技术问题在于克服现有技术的不足而提供一种应急印染污水净化装置。
解决上述技术问题，本发明采用如下技术方案：

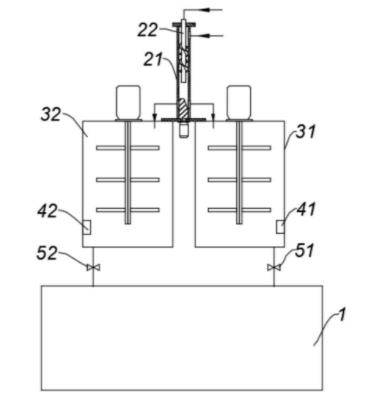

一种应急印染污水净化装置，包括处理池和加药单元，所述加药单元包括导流管和同轴设于导流管内的加药管，所述加药管与导流管之间间隔设置形成流道，所述加药管周壁上设有若干朝向流道喷射消毒液的喷药件；所述导流管包括进水口和两个出水口，两出水口分别与两搅拌罐连接，所述导流管上还设有开关件，所述开关件包括第一位置和第二位置，第一位置下，开关件仅封闭两出水口中的一个，第二位置下开关件仅封闭两出水口中的另一个；所述开关件动作以在第一位置和第二位置间进行交替切换；
所述搅拌罐底部设有用以将搅拌罐内污水导入处理池内的排水管，所述排水管上设有阀门。
采用本方案的优点在于：
首先，本方案中通过设置导流管和在导流管内设置加药管，使得二者之间形成流道供污水和消毒液通过，如此污水流经流道时，加药管会同时向流道内喷射消毒液，如此消毒液便会直接融入污水中，使得二者可以均匀的混合，如此相当于不断向流动的污水中添加消毒液，较之直接向静止的污水池中喷洒消毒液，无疑使得消毒液与污水能更快更好的混合。
其次，本方案中，还对应的设置于有搅拌罐，如此，在导流管内已经混合的污水可以再次被排入搅拌罐内，经搅拌罐进行搅拌。而且本方案中搅拌罐是独立于处理池设计的，因此无需匹配处理池的池型，具有良好的通用性。
再者，本方案中，导流管上设置由两个出水口，并对应两个搅拌罐，同时在导流管上设置可切换的开关件，只需切换开关件便可交替使导流管内的混合液(即污水与消毒液混合而成)，交替从两出水口导入两搅拌罐内，即当其中一个搅拌罐满液时，可以切换开关件至另一个出水口，使混合液进入另一搅拌罐内，在此过程中，前一满液的搅拌罐可以进行搅拌操作，搅拌结束后直接排入处理池内，相当于两搅拌罐是可独立运行的，不会影响到后一搅拌罐的正常操作；由此可见，本方案中采用的是两个搅拌罐交替使用的方式，如此可在不停机的情况下也可正常进行进液。
最后，本方案中，之所以可以设计成两个交替使用的搅拌罐进行搅拌混合，其依赖于前面的导流管、加药管、流道的结构，因为消毒液是不断的向持续流动的污水中添加的，故而使得整个过程中，导流管内形成的混合液中污水与消毒液的比例是大致相近的，故而使得最终排入两搅拌罐内的混合液中污水与消毒液的比例是大致相近的，换言之整个过程中，两搅拌罐内的消毒液所占比例是相近的，如此使得最终导入处理池内的混合液混合可以较为均匀。
作为优选，还包括控制系统，所述控制系统包括控制器和与控制器连接的时钟芯片，所述搅拌罐内均设有检测搅拌罐内液位的液位传感器，所述控制器配置为：
当液位传感器的检测值大于第一预设值时，控制器控制开关件动作以切换位置，并控制该液位传感器对应的搅拌罐开始搅拌，同时时钟芯片开始计时；
计时届满时，控制器控制该搅拌罐停止搅拌，并驱动该搅拌罐上的阀门开启以导出该搅拌罐内的污水，当液位传感器的检测值小于第二预设值时，控制器该搅拌罐上的阀门关闭。
作为优选，所述开关件包括活动穿设于导流管内的柱塞以及驱动柱塞旋转的电机，其中所述柱塞其中一侧侧壁上形成有切口，在第一位置和第二位置下，所述柱塞的外周壁遮挡其中一个出水口，另一出水口经切口与导流管内部连通。
作为优选，所述流道内设有沿加药管轴向设置的螺旋叶片，通过螺旋叶片使流道形成螺旋流道。
作为优选，所述喷药件为开设在加药管周壁上的喷孔，或者所述喷药件为设在加药管周壁上与加药管连通的喷头。
作为优选，所述喷药件的喷射方向与流道内污水的流动方向形成一夹角α，该夹角α≤90°。
本发明还提供一种上述的一种应急印染污水净化装置使用方法，包括如下步骤：
S1、控制开关件动作，使开关件切换至第一位置，并关闭两搅拌罐上的阀门；
S2、利用水泵将污水经进水口抽入导流管内，并利用加药泵将消毒液抽入加药管内，此时污水在流道内进行流动，同时加药管通过喷药件向流道内喷射消毒液，使得消毒液与污水在流道内进行混合形成混合液，接着，混合液经未封闭的出水口导入该出水口对应的搅拌罐内；
S3、当搅拌罐内的液位达到预定的高度时，控制开关件切换至第二位置并启动该搅拌罐进行搅拌，搅拌一段时间后，停止搅拌，并开启该搅拌罐的排水管的阀门使搅拌罐内的污水导入处理池内；当该搅拌罐内的污水下降至某一高度时，关闭该搅拌罐上的阀门；
在步骤S3中，当开关件切换至第二位置时，导流管内的混合液经另一出水口导入另一搅拌罐内，当该搅拌罐内的液位达到预定的高度时，控制开关件切换至第一位置并启动该搅拌罐，使其进行搅拌，搅拌一段时间后，关闭该搅拌罐使其停止搅拌，并开启该搅拌罐的排水管的阀门使搅拌罐内的污水导入处理池内；当该搅拌罐内的污水下降至某一高度时，关闭该搅拌罐上的阀门。
（发明人：姜安; 郑露芳）
