申请日2021.09.22
公开日期2021.12.28
IPC分类C02F9/02
摘要
本发明公开了一种循环水供水污水过滤环保设备及其使用方法，涉及循环水供水污水过滤环保设备，外壳内设有导离装置、粗过滤环、出水挡环、细过滤装置、吸附装置、出渣斗，外壳两侧对称设有进水装置，进水装置靠近外壳的一侧通过管道连接有导向水泵，粗过滤环套设在导离装置外侧；本发明中通过设置导离装置、粗过滤环、细过滤装置、吸附装置和以及导向水泵，对河水进行主动抽取、混合、粗过滤、细过滤和吸附，最后将河水过滤纯化，多次过滤并吸附河水内的颗粒物使河水过滤后更加纯净，相对普通沉淀式的过滤方法，本设备实现了主动式加快过滤效率使其河水的过滤效果更好，速度更快。
权利要求

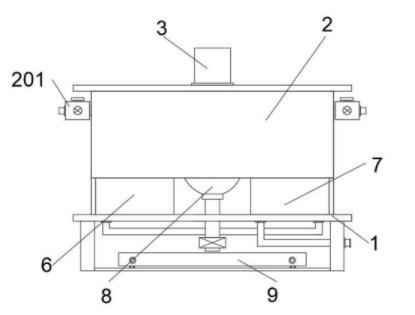

1.一种循环水供水污水过滤环保设备，包括U型支架(1)、外壳(2)、收集箱(9)、支撑底座(101)和支撑底板(102)，所述外壳(2)固定设于在U型支架(1)顶端，且支撑底座(101)对称设于U型支架(1)顶端下端，所述支撑底板(102)固定设于两个U型支架(1)之间，所述收集箱(9)滑动设于支撑底板(102)上，其特征在于，所述外壳(2)内设有导离装置(3)、粗过滤环(4)、出水挡环(5)、细过滤装置(6)、吸附装置(7)、出渣斗(8)，所述外壳(2)内设有隔板，且外壳(2)两侧对称设有进水装置(201)，所述进水装置(201)靠近外壳(2)的一侧通过管道连接有导向水泵(202)，所述粗过滤环(4)套设在导离装置(3)外侧，且粗过滤环(4)两端与外壳(2)固定连接，所述出水挡环(5)剖面为弧形，且出水挡环(5)两端分别固定设于粗过滤环(4)外端和隔板上端，所述粗过滤环(4)设有过滤孔，隔板设有出水口和下料口，出水口设于粗过滤环(4)与出水挡环(5)之间，且出水口位于细过滤装置(6)下端，隔板下端与出渣斗(8)固定连接，下料口设于出渣斗(8)处，所述细过滤装置(6)和吸附装置(7)分设在出渣斗(8)两侧，且细过滤装置(6)和吸附装置(7)活动设于外壳(2)的底板上，所述细过滤装置(6)的出水口和吸附装置(7)的进水口通过管道贯通连接，所述细过滤装置(6)的进水口与隔板的出水口通过管件贯通连接，所述吸附装置(7)的出水口与管道贯通连接，所述出渣斗(8)下端设有控制阀，所述收集箱(9)正对出渣斗(8)的出料口；
所述导离装置(3)包括固定设置在外壳(2)顶板上的导离箱(301)和转动设置在内导离箱(301)的第一转杆(302)，所述第一转杆(302)固定套设有导向涡环和离心扇(303)，所述导向涡环设于离心扇(303)上面，所述外壳(2)两侧开设有用于与导向水泵(202)管道贯通连接的进料口，所述外壳(2)顶板上固定设于驱动电机(304)，所述第一转杆(302)顶端依次贯穿导离箱(301)顶板和外壳(2)顶板并与驱动电机(304)的输出轴固定连接。
2.根据权利要求1所述的一种循环水供水污水过滤环保设备，其特征在于，所述细过滤装置(6)包括细过滤箱(601)、铰接设置在细过滤箱(601)侧板上的第一合页门(602)和设置在细过滤箱(601)内用于过滤水的细过滤件(603)以及用于固定细过滤件(603)的L型连接管夹(604)和U型连接管夹(605)，所述细过滤件(603)下端抵接有支撑弹性块(606)，所述支撑弹性块(606)固定设置在细过滤箱(601)底板上。
3.根据权利要求2所述的一种循环水供水污水过滤环保设备，其特征在于，所述细过滤件(603)包括细过滤管(6031)和设置在细过滤管(6031)的细过滤纱网(6032)，所述细过滤纱网(6032)为多层结构。
4.根据权利要求3所述的一种循环水供水污水过滤环保设备，其特征在于，所述细过滤管(6031)两端设有螺纹环凸(6033)和第一延伸突触(6034)，所述第一延伸突触(6034)滑动套设有第一环形垫片(6035)，所述U型连接管夹(605)的一端套设有第一螺纹卡环(6052)和第二环形垫片(6053)，且U型连接管夹(605)外端设有环形突触(6051)，所述第二环形垫片(6053)两端分别抵接于环形突触(6051)和第二环形垫片(6053)之间，所述螺纹环凸(6033)与第一螺纹卡环(6052)螺纹连接，所述第一延伸突触(6034)延伸于U型连接管夹(605)内。
5.根据权利要求1所述的一种循环水供水污水过滤环保设备，其特征在于，所述吸附装置(7)包括吸附箱(701)和铰接在吸附箱(701)顶板上的第二合页门(702)，所述吸附箱(701)内设有吸附件(704)和设置在吸附件(704)两侧并用于固定吸附件(704)的密封板(703)，所述密封板(703)开设有适配吸附件(704)安装的流道，所述吸附件(704)由吸附管(7041)和活性炭柱体(7042)构成，所述活性炭柱体(7042)活动安装在吸附管(7041)内。
6.根据权利要求5所述的一种循环水供水污水过滤环保设备，其特征在于，所述密封板(703)固定设置在吸附箱(701)内，所述吸附管(7041)两端设有第二延伸突触(7043)，其中一个所述第二延伸突触(7043)贯穿密封板(703)并螺纹套设有第二螺纹卡环(7044)，所述第二合页门(702)下端设有方型垫片(7021)，所述方型垫片(7021)一侧固定连接吸附箱(701)底板上，另一侧固定连接第二合页门(702)上。
7.根据权利要求5所述的一种循环水供水污水过滤环保设备，其特征在于，其中一个所述密封板(703)滑动设置在吸附箱(701)内，所述密封板(703)两端设有延伸滑凸(7031)，所述吸附箱(701)设有与延伸滑凸(7031)适配的滑槽，所述延伸滑凸(7031)滑动设于滑槽内，所述吸附箱(701)内设有与密封板(703)适配的用于密封板(703)滑动的驱动结构(705)。
8.根据权利要求7所述的一种循环水供水污水过滤环保设备，其特征在于，所述驱动结构(705)包括转动设置在吸附箱(701)内的第二转杆(7056)和伸缩螺套(7051)，所述第二转杆(7056)一端固定套设有第二锥齿轮(7055)，所述第一锥齿轮(7054)啮合连接有第二锥齿轮(7055)，所述伸缩螺套(7051)内螺纹连接有伸缩螺杆(7052)，所述伸缩螺套(7051)一端固定设有卡合件(7053)，所述伸缩螺杆(7052)与卡合件(7053)滑动连接，所述伸缩螺杆(7052)一端与密封板(703)固定连接，所述第一锥齿轮(7054)固定套设在伸缩螺套(7051)外端，所述第二转杆(7056)另一端贯穿吸附箱(701)的侧板延伸到其外部并固定连接有转把(7057)。
9.根据权利要求8所述的一种循环水供水污水过滤环保设备，其特征在于，所述密封板(703)抵接有防水挡条(7032)，所述防水挡条(7032)位于密封板(703)的一侧。
10.一种如权利要求1所述的循环水供水污水过滤环保设备的使用方法，其特征在于，该循环水供水污水过滤环保设备的使用步骤为：
步骤一：打开进水装置(201)的控制阀，同时打开导向水泵(202)使其工作，导向水泵(202)工作使带有泥沙的河水或降解液或消毒液分别从进水装置(201)通过导向水泵(202)吸取进入到导离装置(3)内；
步骤二：打开驱动电机(304)使其工作，驱动电机(304)工作带动与其输出轴固定连接的第一转杆(302)旋转，第一转杆(302)旋转带动与其固定套设的导向涡环和离心扇(303)同时旋转，导向水泵(202)将河水和降解溶液或消毒液同时喷向导向涡环两侧，导向涡环旋转将混合的河水运输带动喷向离心扇(303)，然后离心扇(303)旋转将河水进行进一步混合分离分撒向粗过滤环(4)上；
步骤三：河水在粗过滤环(4)处激荡，使颗粒物不至于沉淀的同时，对河水进行粗过滤使河水内的粗颗粒物过滤并留下细颗粒物，然后携带细颗粒物的河水进入到细过滤装置(6)内；
步骤四：含有细颗粒物的河水在细过滤装置(6)的细过滤箱(601)内，然后通过L型连接管夹(604)流经细过滤件(603)、U型连接管夹(605)和细过滤件(603)，其中多次流过细过滤件(603)和U型连接管夹(605)，河水经细过滤件(603)内的细过滤纱网(6032)多次过滤后留下微颗粒物，最后通过L型连接管夹(604)流出细过滤箱(601)内并通过管道进入到吸附装置(7)内；
步骤五：含有微颗粒物的河水在吸附装置(7)的吸附箱(701)内，含有微颗粒物的河水流过吸附件(704)的活性炭柱体(7042)，然后活性炭柱体(7042)对含有河水内的微颗粒物进行吸附，使河水进一步变纯净生成可供日常使用的纯净水；
步骤六：纯净水的管道连接水网供人使用，当大量粗颗粒物被粗过滤环(4)过滤后并堆积打开出渣斗(8)处的控制阀，使粗颗粒物落入到收集箱(9)内。
说明书
一种循环水供水污水过滤环保设备及其使用方法
技术领域
本发明涉及污水过滤环保设备技术领域，尤其涉及一种循环水供水污水过滤环保设备及其使用方法。
背景技术
在对污水进行循环使用的时候，需要对污水进行净化才能够使用，而污水进行净化时需要通过循环水供水污水过滤环保设备对污水进行过滤，才能够让水源达到可使用级别，其过程是利用生物或者化学降解方式使得污水中的杂质进行析出，从而使得大体积杂质沉淀，混在污水中的泥沙经过沉淀池进行过滤之后会沉淀其底部；而当需要排出其中的泥沙时，受到自身重力的影响部分的泥沙仍将滞留在排水口的位置，从而造成置于沉淀池中的泥沙清理不干净的情况，同时采用沉淀式的污水在过滤环保设备过滤时间较长，过滤效率过慢；
针对上述的技术缺陷，现提出一种解决方案。
发明内容
本发明的目的在于：通过设置导离装置、粗过滤环、细过滤装置、吸附装置和以及导向水泵，对河水进行主动抽取、混合、粗过滤、细过滤和吸附，最后将河水过滤纯化，多次过滤并吸附河水内的颗粒物使河水过滤后更加纯净，相对普通沉淀式的过滤方法，本设备实现了主动式加快过滤效率使其河水的过滤效果更好，过滤速度更快，解决了因为沉淀式过滤法时间长效率慢的问题，而提出的一种循环水供水污水过滤环保设备及其使用方法。
为了实现上述目的，本发明采用了如下技术方案：
一种循环水供水污水过滤环保设备，包括U型支架、外壳、收集箱、支撑底座和支撑底板，所述外壳固定设于在U型支架顶端，且支撑底座对称设于U型支架顶端下端，所述支撑底板固定设于两个U型支架之间，所述收集箱滑动设于支撑底板上，所述外壳内设有导离装置、粗过滤环、出水挡环、细过滤装置、吸附装置、出渣斗，所述外壳内设有隔板，且外壳两侧对称设有进水装置，所述进水装置靠近外壳的一侧通过管道连接有导向水泵，所述粗过滤环套设在导离装置外侧，且粗过滤环两端与外壳固定连接，所述出水挡环剖面为弧形，且出水挡环两端分别固定设于粗过滤环外端和隔板上端，所述粗过滤环设有过滤孔，隔板设有出水口和下料口，出水口设于粗过滤环与出水挡环之间，且出水口位于细过滤装置下端，隔板下端与出渣斗固定连接，下料口设于出渣斗处，所述细过滤装置和吸附装置分设在出渣斗两侧，且细过滤装置和吸附装置活动设于外壳的底板上，所述细过滤装置的出水口和吸附装置的进水口通过管道贯通连接，所述细过滤装置的进水口与隔板的出水口通过管件贯通连接，所述吸附装置的出水口与管道贯通连接，所述出渣斗下端设有控制阀，所述收集箱正对出渣斗的出料口；
所述导离装置包括固定设置在外壳顶板上的导离箱和转动设置在内导离箱的第一转杆，所述第一转杆固定套设有导向涡环和离心扇，所述导向涡环设于离心扇上面，所述外壳两侧开设有用于与导向水泵管道贯通连接的进料口，所述外壳顶板上固定设于驱动电机，所述第一转杆顶端依次贯穿导离箱顶板和外壳顶板并与驱动电机的输出轴固定连接。
进一步的：所述细过滤装置包括细过滤箱、铰接设置在细过滤箱侧板上的第一合页门和设置在细过滤箱内用于过滤水的细过滤件以及用于固定细过滤件的L型连接管夹和U型连接管夹，所述细过滤件下端抵接有支撑弹性块，所述支撑弹性块固定设置在细过滤箱底板上。
进一步的：所述细过滤件包括细过滤管和设置在细过滤管的细过滤纱网，所述细过滤纱网为多层结构。
进一步的：所述细过滤管两端设有螺纹环凸和第一延伸突触，所述第一延伸突触滑动套设有第一环形垫片，所述U型连接管夹的一端套设有第一螺纹卡环和第二环形垫片，且U型连接管夹外端设有环形突触，所述第二环形垫片两端分别抵接于环形突触和第二环形垫片之间，所述螺纹环凸与第一螺纹卡环螺纹连接，所述第一延伸突触延伸于U型连接管夹内。
进一步的：所述吸附装置包括吸附箱和铰接在吸附箱顶板上的第二合页门，所述吸附箱内设有吸附件和设置在吸附件两侧并用于固定吸附件的密封板，所述密封板开设有适配吸附件安装的流道，所述吸附件由吸附管和活性炭柱体构成，所述活性炭柱体活动安装在吸附管内。
进一步的：所述密封板固定设置在吸附箱内，所述吸附管两端设有第二延伸突触，其中一个所述第二延伸突触贯穿密封板并螺纹套设有第二螺纹卡环，所述第二合页门下端设有方型垫片，所述方型垫片一侧固定连接吸附箱底板上，另一侧固定连接第二合页门上。
进一步的：其中一个所述密封板滑动设置在吸附箱内，所述密封板两端设有延伸滑凸，所述吸附箱设有与延伸滑凸适配的滑槽，所述延伸滑凸滑动设于滑槽内，所述吸附箱内设有与密封板适配的用于密封板滑动的驱动结构。
进一步的：所述驱动结构包括转动设置在吸附箱内的第二转杆和伸缩螺套，所述第二转杆一端固定套设有第二锥齿轮，所述第一锥齿轮啮合连接有第二锥齿轮，所述伸缩螺套内螺纹连接有伸缩螺杆，所述伸缩螺套一端固定设有卡合件，所述伸缩螺杆与卡合件滑动连接，所述伸缩螺杆一端与密封板固定连接，所述第一锥齿轮固定套设在伸缩螺套外端，所述第二转杆另一端贯穿吸附箱的侧板延伸到其外部并固定连接有转把。
进一步的：所述密封板抵接有防水挡条，所述防水挡条位于密封板的一侧。
该种循环水供水污水过滤环保设备的使用方法，具体步骤如下：
步骤一：打开进水装置的控制阀，同时打开导向水泵使其工作，导向水泵工作使带有泥沙的河水或降解液或消毒液分别从进水装置通过导向水泵吸取进入到导离装置内；
步骤二：打开驱动电机使其工作，驱动电机工作带动与其输出轴固定连接的第一转杆旋转，第一转杆旋转带动与其固定套设的导向涡环和离心扇同时旋转，导向水泵将河水和降解溶液或消毒液同时喷向导向涡环两侧，导向涡环旋转将混合的河水运输带动喷向离心扇，然后离心扇旋转将河水进行进一步混合分离分撒向粗过滤环上；
步骤三：河水在粗过滤环处激荡，使颗粒物不至于沉淀的同时，对河水进行粗过滤使河水内的粗颗粒物过滤并留下细颗粒物，然后携带细颗粒物的河水进入到细过滤装置内；
步骤四：含有细颗粒物的河水在细过滤装置的细过滤箱内，然后通过L型连接管夹流经细过滤件、U型连接管夹和细过滤件，其中多次流过细过滤件和U型连接管夹，河水经细过滤件内的细过滤纱网多次过滤后留下微颗粒物，最后通过L型连接管夹流出细过滤箱内并通过管道进入到吸附装置内；
步骤五：含有微颗粒物的河水在吸附装置的吸附箱内，含有微颗粒物的河水流过吸附件的活性炭柱体，然后活性炭柱体对含有河水内的微颗粒物进行吸附，使河水进一步变纯净生成可供日常使用的纯净水；
步骤六：纯净水的管道连接水网供人使用，当大量粗颗粒物被粗过滤环过滤后并堆积打开出渣斗处的控制阀，使粗颗粒物落入到收集箱内。
综上所述，由于采用了上述技术方案，本发明的有益效果是：
(1)、本发明中通过设置导离装置、粗过滤环、细过滤装置、吸附装置和以及导向水泵，对河水进行主动抽取、混合、粗过滤、细过滤和吸附，最后将河水过滤纯化，多次过滤并吸附河水内的颗粒物使河水过滤后更加纯净，相对普通沉淀式的过滤方法，本设备实现了主动式加快过滤效率使其河水的过滤效果更好，速度更快；
(2)、本发明中通过设置螺纹环凸、第一延伸突触、第一环形垫片、环形突触、第一螺纹卡环和第二环形垫片实现细过滤件的可拆卸，同时通过设置第二延伸突触、第二螺纹卡环、方型垫片和延伸滑凸；实现吸附件可拆卸，细过滤件和吸附件可拆卸更换，节约了资源；
(3)、本发明中通过设置驱动结构且驱动一块密封板滑动，便于安装拆卸吸附件，从而更加方便更换吸附件。
（发明人：毛昺昊; 陈曦）
