申请日2021.09.18
公开日期2021.12.21
IPC分类C02F9/04
摘要
本发明公开地埋式一体化污水处理设备，包括处理箱以及依次固定连接在处理箱内壁上的第一分隔板、第二分隔板、第三分隔板与分离斗，所述第一分隔板、第二分隔板、第三分隔板与分离斗将处理箱内部空间划分为絮凝池、气浮池、沉降室、固液分离池与净水池，通过气泵对输气管进行间接性供气，使喷气嘴间断式喷出气流将漂浮物向右侧吹动，收集笼的底部进料口正对喷气嘴，从而将喷气嘴吹来的漂浮物收取，由电动伸缩杆拉动套管向下运动时，伸缩杆收缩在套管的同时，带动收集笼的外壳体向下转动，使得收集笼中收纳的漂浮物倾倒至固液分离池中，通过气泵与电动伸缩杆的相互配合，实现漂浮物的收集及倾倒动作的连贯性，提升排污效率且节能环保。
权利要求

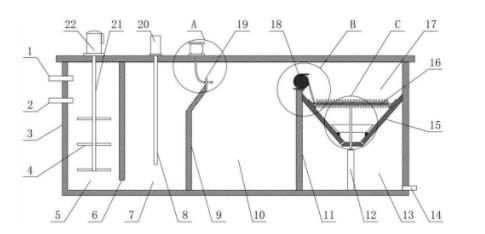

1.地埋式一体化污水处理设备，包括处理箱（3）以及依次固定连接在处理箱（3）内壁上的第一分隔板（6）、第二分隔板（9）、第三分隔板（11）与分离斗（15），所述第一分隔板（6）、第二分隔板（9）、第三分隔板（11）与分离斗（15）将处理箱（3）内部空间划分为絮凝池（5）、气浮池（7）、沉降室（10）、固液分离池（17）与净水池（13），所述处理箱（3）的一侧外壁上固定连接有与絮凝池（5）连通的进水管（1）与加药管（2），所述处理箱（3）的另一侧外壁上固定连接有与净水池（13）连通的排水管（14），所述处理箱（3）的顶部安装有电机（22）与气浮机（20），所述电机（22）的输出端固定连接有主动轴杆（21），所述主动轴杆（21）的上固定连接有多个搅拌杆（4），所述气浮机（20）的输出端固定连接有气棒（8），其特征在于：所述第二分隔板（9）的上方设置有用于将漂浮在沉降室（10）液面上的絮凝漂浮物吹向对侧的气动机构（19），所述第三分隔板（11）的上方设置有用于缓存收纳由气动机构（19）所吹来的絮凝漂浮物的暂存机构（18），所述分离斗（15）中设置有用于上下运动时拉动暂存机构（18）倾倒絮凝漂浮物及辅助暂存机构（18）复位的压料机构（16），通过所述压料机构（16）过滤污水的同时，能够在向下运动时挤压出水分对絮凝漂浮物进行挤压压缩。
2.根据权利要求1所述的地埋式一体化污水处理设备，其特征在于：所述气动机构（19）包括气泵（23），所述气泵（23）固定安装在处理箱（3）的上表面，所述气泵（23）的输出端固定连接有输气管（24），所述输气管（24）的一端连接有喷气嘴（26），所述第二分隔板（9）的上端一侧外壁上固定连接有安装板（25），所述喷气嘴（26）固定安装在安装板（25）上。
3.根据权利要求1所述的地埋式一体化污水处理设备，其特征在于：所述暂存机构（18）包括收集笼（27），所述收集笼（27）的下端与第三分隔板（11）铰接。
4.根据权利要求3所述的地埋式一体化污水处理设备，其特征在于：所述收集笼（27）包括外壳体与滤网，所述滤网固定在外壳体的两侧，所述外壳体的底部一侧开设有进料口（28），所述外壳体的右侧外壁上开设有排料口（29）。
5.根据权利要求3所述的地埋式一体化污水处理设备，其特征在于：所述压料机构（16）包括电动伸缩杆（12），所述电动伸缩杆（12）的一端与净水池（13）的底壁固定连接，所述电动伸缩杆（12）的另一端固定连接有套管（34），所述套管（34）中滑动连接有两个伸缩杆（32），两个所述伸缩杆（32）的外侧端均固定连接有斜撑板（33），所述伸缩杆（32）的外壁上铰接有连接杆（30）的一端，所述连接杆（30）的另一端与收集笼（27）的外壳体铰接，所述套管（34）与伸缩杆（32）的外部套设有折叠滤棉（31），所述折叠滤棉（31）的两端向外扩撑使斜撑板（33）抵在分离斗（15）的内壁上。
6.根据权利要求5所述的地埋式一体化污水处理设备，其特征在于：所述分离斗（15）的底壁上开设有用于电动伸缩杆（12）穿过的伸缩孔，所述伸缩孔两侧的分离斗（15）上开设有用于使固液分离池（17）与净水池（13）连通的通孔（37）。
7.根据权利要求1所述的地埋式一体化污水处理设备，其特征在于：所述分离斗（15）下端一侧的处理箱（3）外壁上开设有排料槽口（35）。
8.根据权利要求7所述的地埋式一体化污水处理设备，其特征在于：所述排料槽口（35）下方两侧的分离斗（15）内壁上对称固定连接有限位挡块（36）。
说明书
地埋式一体化污水处理设备
技术领域
本发明属于污水处理相关技术领域，具体涉及地埋式一体化污水处理设备。
背景技术
地埋式污水处理设备是一种模块化的高效污水生物处理设备，是一种以生物膜为净化主体的污水生物处理系统。
文件一：申请号为CN202121488863.X公开一种移动式污水处理设备，属于污水处理技术领域。包括气浮底座；气浮底座的侧壁上设有进水口；气浮底座的一侧壁上设有连接公头；气浮底座与连接公头相对的侧壁上设有连接母头；气浮底座的上部设有分离装置；分离装置包括抽水泵和过滤筒；抽水泵与所述的进水口管道连接设置；过滤筒的内腔设有转轴；转轴的外表面固定设有螺旋叶片；
文件二：申请号为CN202120754823.9公开一种污油气浮池排放装置，包括本体，本体内部设有分离区，本体内部设有气浮接触区，本体内部安装有挡板，本体前端壁安装有第一进水管，本体前端壁安装有转轴，转轴前端安装有电机，通过气浮接触区内环形管道和柱形管道的旋转，使出水孔可旋转排出微气泡，让污油有一个搅拌的过程，使污油与微气泡的混合更加完全，提高了污油中絮体与微气泡的混合率，避免絮体与微气泡混合不完全使污油处理效果差，提高了装置的实用性，通过浮渣篓的设置，使悬浮物的处理更加方便，且浮渣篓可拆卸进行清理，减轻了工作人员的压力，降低了人工成本，提高了装置的功能性。
上述文件提出的技术方案虽具有一定有益性但仍存在以下问题：文件一对漂浮的悬浮物是通过电机带动螺旋叶片转动，进而将悬浮物不断输送分离，由于漂浮物的上浮时间存在差异，进而由螺旋叶片输送料物的方式存在着传送效率低，往复启动消耗电量大的问题；文件二通过浮渣篓对污物进行收集，需通过拆卸浮渣篓进行清洗处理，费时费力，效率低下。
发明内容
本发明的目的在于提供地埋式一体化污水处理设备，以解决上述背景技术中提出的漂浮物的传送效率低、耗能大与清洗处理效率低的问题。
为实现上述目的，本发明提供如下技术方案：地埋式一体化污水处理设备，包括处理箱以及依次固定连接在处理箱内壁上的第一分隔板、第二分隔板、第三分隔板与分离斗，所述第一分隔板、第二分隔板、第三分隔板与分离斗将处理箱内部空间划分为絮凝池、气浮池、沉降室、固液分离池与净水池，所述处理箱的一侧外壁上固定连接有与絮凝池连通的进水管与加药管，所述处理箱的另一侧外壁上固定连接有与净水池连通的排水管，所述处理箱的顶部安装有电机与气浮机，所述电机的输出端固定连接有主动轴杆，所述主动轴杆的上固定连接有多个搅拌杆，所述气浮机的输出端固定连接有气棒，所述第二分隔板的上方设置有用于将漂浮在沉降室液面上的絮凝漂浮物吹向对侧的气动机构，所述第三分隔板的上方设置有用于缓存收纳由气动机构所吹来的絮凝漂浮物的暂存机构，所述分离斗中设置有用于上下运动时拉动暂存机构倾倒絮凝漂浮物及辅助暂存机构复位的压料机构，通过所述压料机构过滤污水的同时，能够在向下运动时挤压出水分对絮凝漂浮物进行挤压压缩。
优选的，所述气动机构包括气泵，所述气泵固定安装在处理箱的上表面，所述气泵的输出端固定连接有输气管，所述输气管的一端连接有喷气嘴，所述第二分隔板的上端一侧外壁上固定连接有安装板，所述喷气嘴固定安装在安装板上。
优选的，所述暂存机构包括收集笼，所述收集笼的下端与第三分隔板铰接。
优选的，所述收集笼包括外壳体与滤网，所述滤网固定在外壳体的两侧，所述外壳体的底部一侧开设有进料口，所述外壳体的右侧外壁上开设有排料口。
优选的，所述压料机构包括电动伸缩杆，所述电动伸缩杆的一端与净水池的底壁固定连接，所述电动伸缩杆的另一端固定连接有套管，所述套管中滑动连接有两个伸缩杆，两个所述伸缩杆的外侧端均固定连接有斜撑板，所述伸缩杆的外壁上铰接有连接杆的一端，所述连接杆的另一端与收集笼的外壳体铰接，所述套管与伸缩杆的外部套设有折叠滤棉，所述折叠滤棉的两端向外扩撑使斜撑板抵在分离斗的内壁上。
优选的，所述分离斗的底壁上开设有用于电动伸缩杆穿过的伸缩孔，所述伸缩孔两侧的分离斗上开设有用于使固液分离池与净水池连通的通孔。
优选的，所述分离斗下端一侧的处理箱外壁上开设有排料槽口。
优选的，所述排料槽口下方两侧的分离斗内壁上对称固定连接有限位挡块。
与现有效率低技术相比，本发明提供了地埋式一体化污水处理设备，具备以下有益效果：
1、本发明通过气泵对输气管进行间接性供气，使喷气嘴间断式喷出气流将漂浮物向右侧吹动，收集笼的底部进料口正对喷气嘴，从而将喷气嘴吹来的漂浮物收取，由电动伸缩杆拉动套管向下运动时，伸缩杆收缩在套管的同时，带动收集笼的外壳体向下转动，使得收集笼中收纳的漂浮物倾倒至固液分离池中，通过气泵与电动伸缩杆的相互配合，可实现收集笼对漂浮物收集及倾倒动作的连贯性，提升排污效率的同时，节能环保；
2、本发明通过电动伸缩杆拉动套管向下运动时，在分离斗的底壁收缩挤压下，使伸缩杆逐渐收缩在套管内，进而拉动斜撑板向内侧运动，由两侧斜撑板挤压折叠滤棉，使得折叠滤棉中吸附的净水快速由通孔排出，另外由于折叠滤棉的折叠压缩，使得絮凝物压缩成块状后，进而能够通过排料槽口排出，对污物进行清理；
3、本发明通过气棒产生微小气泡，微小气泡能够附着在悬浮的絮凝物上进而进入沉降室中，附着后的絮凝物密度较小，使絮凝物与气泡一起上升，进而能够漂浮在液面上形成浮渣，实现初次分离，在固液分离池中中，由斜撑板挤压折叠滤棉，使得折叠滤棉中吸附的净水快速由通孔排出，实现二次分离，进一步提升净化效果。
（发明人：刘立明; 冯文治）
