申请日2021.05.21
公开日期2021.12.07
IPC分类C02F101/16;C02F3/28
摘要
本实用新型公开了一种废水厌氧氨氧化装置，包括原水箱、曝气装置和主体装置；所述主体装置包括依次相连的厌氧氨氧化反应池和斜板沉淀池；所述厌氧氨氧化反应池内挂有填料，还设有曝气管、分散布水装置和污泥回流管路；所述原水箱依次通过进水泵、进水控制器与所述分散布水装置相连；所述曝气装置依次通过曝气控制器与所述曝气管相连；所述斜板沉淀池还通过所述污泥回流管路与所述厌氧氨氧化反应池相连；所述主体装置的外部还设有水浴保温装置。本实用新型的废水厌氧氨氧化装置可以快速实现城市生活污水的厌氧氨氧化，以及厌氧氨氧化菌快速增殖，且操作简单易行，工程化应用前景广阔。
权利要求
1.一种废水厌氧氨氧化装置，其特征在于：包括原水箱、曝气装置和主体装置；
所述主体装置包括依次相连的厌氧氨氧化反应池和斜板沉淀池；
所述厌氧氨氧化反应池内挂有填料，还设有曝气管、分散布水装置和污泥回流管路；
所述原水箱依次通过进水泵、进水控制器与所述分散布水装置相连；
所述曝气装置依次通过曝气控制器与所述曝气管相连；
所述斜板沉淀池还通过所述污泥回流管路与所述厌氧氨氧化反应池相连；
所述主体装置的外部还设有水浴保温装置。
2.根据权利要求1所述的一种废水厌氧氨氧化装置，其特征在于：所述厌氧氨氧化反应池的底部还设有第一放空管。
3.根据权利要求1所述的一种废水厌氧氨氧化装置，其特征在于：所述主体装置的外壁设有保温膜。
4.根据权利要求1所述的一种废水厌氧氨氧化装置，其特征在于：所述斜板沉淀池设有挡流板和斜板组件。
5.根据权利要求1所述的一种废水厌氧氨氧化装置，其特征在于：所述斜板沉淀池的出水端设有出水管路。
6.根据权利要求1所述的一种废水厌氧氨氧化装置，其特征在于：所述斜板沉淀池的底部设有第二放空管。
7.根据权利要求1所述的一种废水厌氧氨氧化装置，其特征在于：所述填料包括中空纤维丝填料和涤纶丝填料。
8.根据权利要求1所述的一种废水厌氧氨氧化装置，其特征在于：所述水浴保温装置的底部设有第三放空管。
说明书
一种废水厌氧氨氧化装置
技术领域
本实用新型涉及水处理技术领域，特别是涉及一种废水厌氧氨氧化装置。
背景技术
厌氧氨氧化(Anaerobic ammonia oxidation，ANAMMOX)，其基本原理是在厌氧条件下，微生物以亚硝酸盐氮为电子受体，氨氮为电子供体发生反应生成氮气，从而达到脱氮目的。厌氧氨氧化工艺与传统生物脱氮过程相比，反应过程不需要外加有机碳源作为电子供体，节省大约40％运行费用，同时防止了CO2的二次污染；前置反应只需将一半NH4+-N氧化为NO2--N，节省供氧量；厌氧氨氧化菌生长缓慢，同时减少了90％污泥产量，节省污泥处理费用。对于低C/N的生活污水，可生化性差的废水如垃圾渗滤液等，厌氧氨氧化技术具有良好的开发应用前景。
虽然厌氧氨氧化具有如此多的优点，但由于厌氧氨氧化菌倍增时间长，而且由于厌氧氨氧化菌的增殖速率慢，传统生化反应器污泥流失严重，导致处理效率低下。需要严格的厌氧等一些特殊的条件使得其不能快速地投入工程应用。目前国内外许多学者试图通过一些不同的方法探索快速启动及富集高脱氮效能厌氧氨氧化菌的途径，积累了许多可借鉴的经验，研究的热点主要集中在：厌氧氨氧化反应器接种污泥的选取，选取适合厌氧氨氧化细菌生长特性的反应器以及厌氧氨氧化结合膜技术可以有效解决污泥流失严重的问题，而且具有固液分离效率高，生物量高、产水水质好，处理效率高等特点。
厌氧氨氧化菌作为一种生长缓慢的微生物，时代周期为10天～12天，细胞产率仅有0.11gVSS/gNH4+-N，培养过程中污泥易流失，因而短期内很难获得大量菌种，一般成功驯化成功周期在200天～300天左右。而且，针对常规城市生活污水面临进水基质浓度低、处理量大、温度低升温能耗高以及氨氧化菌培养驯化慢、菌种易流失的现状，如何快速稳定实现厌氧氨氧化菌快速增殖的是解决硝化反硝化以及ANAMMOX等工艺应用于城市生活污水的关键。
实用新型内容
本实用新型旨在至少解决上述现有技术中存在的技术问题之一。为此，本实用新型提出一种废水厌氧氨氧化装置，该装置能够快速实现城市生活污水的厌氧氨氧化，以及厌氧氨氧化菌快速增殖，相比常规ANAMMOX工艺更为精确优化且易于操作。
为了实现上述目的，本实用新型所采取的技术方案是：

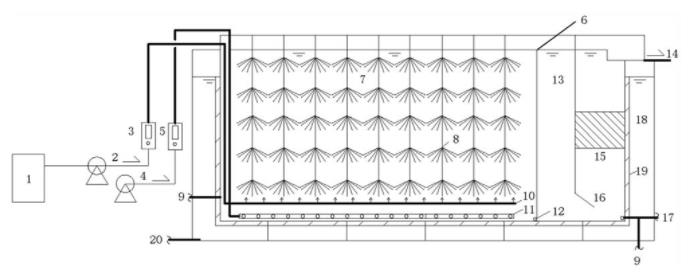

根据本实用新型实施例的一种废水厌氧氨氧化装置，包括原水箱、曝气装置和主体装置；
所述主体装置包括依次相连的厌氧氨氧化反应池和斜板沉淀池；
所述厌氧氨氧化反应池内挂有填料，还设有曝气管、分散布水装置和污泥回流管路；
所述原水箱依次通过进水泵、进水控制器与所述分散布水装置相连；
所述曝气装置依次通过曝气控制器与所述曝气管相连；
所述斜板沉淀池还通过所述污泥回流管路与所述厌氧氨氧化反应池相连；
所述主体装置的外部还设有水浴保温装置。
根据本实用新型实施例的废水厌氧氨氧化装置，至少具有如下有益效果：可以快速实现城市生活污水的厌氧氨氧化，以及厌氧氨氧化菌快速增殖，且操作简单易行，工程化应用前景广阔。
根据本实用新型所述废水厌氧氨氧化装置的一些实施例，所述厌氧氨氧化反应池的底部还设有第一放空管。
根据本实用新型所述废水厌氧氨氧化装置的一些实施例，所述曝气管、分散布水装置和污泥回流管路分别设于厌氧氨氧化反应池的底部。
根据本实用新型所述废水厌氧氨氧化装置的一些实施例，所述主体装置的外壁设有保温膜。通过设置保温膜可以对厌氧氨氧化反应池内菌种提供实时温度保证。
根据本实用新型所述废水厌氧氨氧化装置的一些实施例，所述斜板沉淀池设有挡流板和斜板组件。如此设计的斜板沉淀池可以将流失污泥截留。
根据本实用新型所述废水厌氧氨氧化装置的一些实施例，所述斜板沉淀池的出水端设有出水管路。
根据本实用新型所述废水厌氧氨氧化装置的一些实施例，所述斜板沉淀池的底部设有第二放空管。
根据本实用新型所述废水厌氧氨氧化装置的一些实施例，所述填料包括中空纤维丝填料和涤纶丝填料。
根据本实用新型所述废水厌氧氨氧化装置的一些实施例，所述水浴保温装置的底部设有第三放空管。
本实用新型的附加方面和优点将在下面的描述中部分给出，部分将从下面的描述中变得明显，或通过本实用新型的实践了解到。
（发明人：徐浩; 李捷; 罗凡）
