申请日2021.05.21
公开日期2021.12.10
IPC分类B01D29/64;B01D29/96;B01D29/58;B01D29/01;B60B33/00
摘要
本实用新型公开了一种应急式可移动式污水处理装置，具体涉及污水处理领域，包括箱体，所述箱体底部靠近四角处均固定连接有竖板，所述竖板分为左右两组，每组的两个所述竖板上共同贯穿设有圆杆，且所述圆杆与竖板活动连接，两个所述圆杆靠近前后两端处均套设有移动轮，位于左侧的所述圆杆中间处套设有蜗杆，所述蜗轮顶部圆心处固定连接有转杆。本实用新型通过移动轮转动带动圆杆转动，圆杆带动蜗杆转动，蜗杆带动蜗轮转动，再带动圆盘转动，圆盘通过固定柱带动活动板摆动，活动板通过圆柱带动横板与刮板前后移动，刮板可以将滤网上的污泥与大颗粒杂质通过排污口清扫进存污盒中，将滤网上的污泥与杂质清理掉，防止滤网被堵住。
权利要求

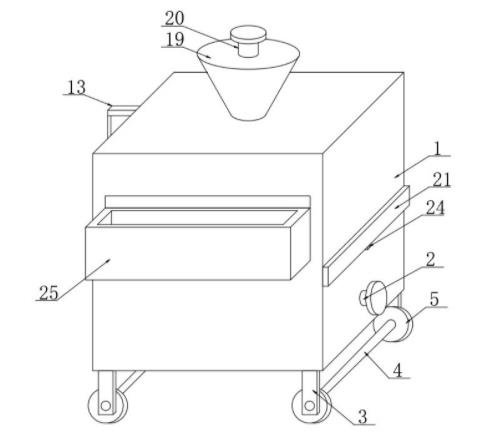

1.一种应急式可移动式污水处理装置，包括箱体（1），其特征在于：所述箱体（1）底部靠近四角处均固定连接有竖板（3），所述竖板（3）分为左右两组，每组的两个所述竖板（3）上共同贯穿设有圆杆（4），且所述圆杆（4）与竖板（3）活动连接，两个所述圆杆（4）靠近前后两端处均套设有移动轮（5），位于左侧的所述圆杆（4）中间处套设有蜗杆（6），所述蜗杆（6）左侧啮合有蜗轮（7），所述蜗轮（7）顶部圆心处固定连接有转杆（8），所述转杆（8）顶端固定连接有圆盘（10），所述圆盘（10）顶部靠近边缘处固定连接有固定柱（11），所述圆盘（10）上方设有活动板（12），所述活动板（12）上开设有矩形槽，所述固定柱（11）贯穿矩形槽的内腔，所述箱体（1）左侧靠近顶部处开设有第一矩形口，所述活动板（12）右侧贯穿第一矩形口的内腔，所述活动板（12）底部靠近右侧处固定连接有圆柱（14），所述箱体（1）内腔左右侧壁靠近顶部处均开设有第一滑槽，两个所述第一滑槽共同滑动连接有横板（15），所述横板（15）顶部开设有第二滑槽，所述圆柱（14）底端与第二滑槽滑动连接，所述横板（15）底部固定连接有刮板（16），所述刮板（16）底部设有滤网（17），所述滤网（17）前后左右四侧与箱体（1）内腔相邻侧壁固定连接，所述箱体（1）右侧开设有第二矩形口，所述箱体（1）内腔前后侧壁开设有第三滑槽，两个所述第三滑槽共同滑动连接有滤芯（18），所述滤芯（18）右侧贯穿第二矩形口内腔，并固定连接有矩形板（21）。
2.根据权利要求1所述的一种应急式可移动式污水处理装置，其特征在于：所述箱体（1）左侧中间处固定连接有固定板（9），所述转杆（8）贯穿固定板（9）并与其活动连接。
3.根据权利要求1所述的一种应急式可移动式污水处理装置，其特征在于：所述活动板（12）顶部靠近左侧处活动连接有L型杆（13），所述L型杆（13）远离活动板（12）的一端与箱体（1）左侧固定连接。
4.根据权利要求1所述的一种应急式可移动式污水处理装置，其特征在于：所述矩形板（21）底部开设有盲孔，所述矩形板（21）下方设有固定盒（24），所述固定盒（24）左侧与箱体（1）右侧固定连接，所述固定盒（24）内腔设有插杆（22），所述插杆（22）顶端贯穿固定盒（24）顶部，并延伸至盲孔内腔，所述插杆（22）底端与固定盒（24）内腔底部共同固定连接有弹簧（23）。
5.根据权利要求4所述的一种应急式可移动式污水处理装置，其特征在于：所述固定盒（24）右侧开设有第三矩形口，所述插杆（22）右侧靠近顶部处固定连接有限位杆，所述限位杆右端贯穿第三矩形口内腔。
6.根据权利要求1所述的一种应急式可移动式污水处理装置，其特征在于：所述箱体（1）前后两侧均开设有排污口，所述箱体（1）前后两侧均安装有存污盒（25），两个所述存污盒（25）分别位于相邻的排污口下方。
7.根据权利要求1所述的一种应急式可移动式污水处理装置，其特征在于：所述箱体（1）右侧靠近底部处插接有排水管（2），所述排水管（2）右端安装有排水阀，所述箱体（1）底部插接有漏斗（19），所述漏斗（19）顶部为密封设置，所述漏斗（19）底部中间处插接有进水管（20），所述进水管（20）顶端安装有进水阀。
说明书
一种应急式可移动式污水处理装置
技术领域
本实用新型涉及污水处理技术领域，更具体地说，本实用新型涉及一种应急式可移动式污水处理装置。
背景技术
污水处理是为了使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程，污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，在我们的生活中有着广泛的使用。
污水处理的过程中通常会使用到滤网来过滤污泥以及大颗粒杂质，滤网在使用时容易被污泥堵住，影响过滤的效果，部分设备的滤网清理通常采用了额外的动力源，不能与现有的部件进行联动从而实现清理，使用时不够方便，实用性低。
实用新型内容
为了克服现有技术的上述缺陷，本实用新型的实施例提供一种应急式可移动式污水处理装置，通过移动轮转动带动圆杆转动，圆杆带动蜗杆转动，蜗杆带动蜗轮转动，蜗轮带动转杆转动，再带动圆盘转动，圆盘通过固定柱带动活动板摆动，活动板通过圆柱带动横板与刮板前后移动，刮板可以将滤网上的污泥与大颗粒杂质通过排污口清扫进存污盒中，可以在不需要额外的动力源时就可以将滤网上的污泥与杂质清理掉，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种应急式可移动式污水处理装置，包括箱体，所述箱体底部靠近四角处均固定连接有竖板，所述竖板分为左右两组，每组的两个所述竖板上共同贯穿设有圆杆，且所述圆杆与竖板活动连接，两个所述圆杆靠近前后两端处均套设有移动轮，位于左侧的所述圆杆中间处套设有蜗杆，所述蜗杆左侧啮合有蜗轮，所述蜗轮顶部圆心处固定连接有转杆，所述转杆顶端固定连接有圆盘，所述圆盘顶部靠近边缘处固定连接有固定柱，所述圆盘上方设有活动板，所述活动板上开设有矩形槽，所述固定柱贯穿矩形槽的内腔，所述箱体左侧靠近顶部处开设有第一矩形口，所述活动板右侧贯穿第一矩形口的内腔，所述活动板底部靠近右侧处固定连接有圆柱，所述箱体内腔左右侧壁靠近顶部处均开设有第一滑槽，两个所述第一滑槽共同滑动连接有横板，所述横板顶部开设有第二滑槽，所述圆柱底端与第二滑槽滑动连接，所述横板底部固定连接有刮板，所述刮板底部设有滤网，所述滤网前后左右四侧与箱体内腔相邻侧壁固定连接，所述箱体右侧开设有第二矩形口，所述箱体内腔前后侧壁开设有第三滑槽，两个所述第三滑槽共同滑动连接有滤芯，所述滤芯右侧贯穿第二矩形口内腔，并固定连接有矩形板。
在一个优选地实施方式中，所述箱体左侧中间处固定连接有固定板，所述转杆贯穿固定板并与其活动连接。
在一个优选地实施方式中，所述活动板顶部靠近左侧处活动连接有L型杆，所述L型杆远离活动板的一端与箱体左侧固定连接。
在一个优选地实施方式中，所述矩形板底部开设有盲孔，所述矩形板下方设有固定盒，所述固定盒左侧与箱体右侧固定连接，所述固定盒内腔设有插杆，所述插杆顶端贯穿固定盒顶部，并延伸至盲孔内腔，所述插杆底端与固定盒内腔底部共同固定连接有弹簧。
在一个优选地实施方式中，所述固定盒右侧开设有第三矩形口，所述插杆右侧靠近顶部处固定连接有限位杆，所述限位杆右端贯穿第三矩形口内腔。
在一个优选地实施方式中，所述箱体前后两侧均开设有排污口，所述箱体前后两侧均安装有存污盒，两个所述存污盒分别位于相邻的排污口下方。
在一个优选地实施方式中，所述箱体右侧靠近底部处插接有排水管，所述排水管右端安装有排水阀，所述箱体底部插接有漏斗，所述漏斗顶部为密封设置，所述漏斗底部中间处插接有进水管，所述进水管顶端安装有进水阀。
本实用新型的技术效果和优点：
1、通过移动轮转动带动圆杆转动，圆杆带动蜗杆转动，蜗杆带动蜗轮转动，蜗轮带动转杆转动，再带动圆盘转动，圆盘通过固定柱带动活动板摆动，活动板通过圆柱带动横板与刮板前后移动，刮板可以将滤网上的污泥与大颗粒杂质通过排污口清扫进存污盒中，与现有技术相比，可以在不需要额外的动力源时就可以将滤网上的污泥与杂质清理掉，防止滤网被堵住，提高了过滤效果；
2、通过向下按动限位杆，限位杆带动插杆脱离盲孔，此时可以将滤芯取出进行更换，与现有技术相比，可以很方便的安装和拆卸滤芯，而且滤芯在使用的过程中不会掉落，操作简单，实用性强。
（发明人：王小利; 李鑫; 刘建强; 王迎辉）
