申请日2021.05.24
公开日期2021.12.07
IPC分类B01D29/94;B01D29/86;B01D29/075;B01D29/58
摘要
本实用新型公开了一种循环式的污水处理用除砂装置，涉及污水处理技术领域。该循环式的污水处理用除砂装置，包括箱体，所述箱体的内部转动安装有竖杆。该循环式的污水处理用除砂装置，能够将方便将封堵板进行向上或者向下运动，进而能够在粗孔过滤网和细孔过滤网上累积一定砂石时，将砂石转移至壳体内，使其在不影响装置运行时的情况下将砂石进行转移，还能够在砂石转移后将壳体与箱体进行隔绝，方便污水排入至盒体内时，将砂石进行彻底的清理，达到不影响装置除砂的前提下将砂石进行清理，达到了该装置的能够循环使用的效果，其次，能够将砂石进行搅拌，进而避免了粗孔过滤网和细孔过滤网容易发生堵塞的问题。
权利要求

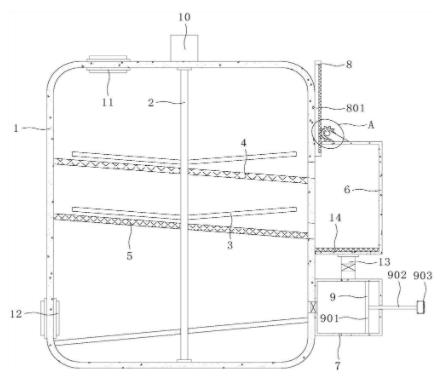

1.一种循环式的污水处理用除砂装置，包括箱体(1)，其特征在于：所述箱体(1)的内部转动安装有竖杆(2)，竖杆(2)的外壁固定安装有搅拌臂(3)，箱体(1)的内部固定安装有粗孔过滤网(4)和细孔过滤网(5)，粗孔过滤网(4)和细孔过滤网(5)上均开设有竖杆(2)可穿过的孔洞，箱体(1)的一侧固定安装有壳体(6)和盒体(7)，壳体(6)上设置有封堵机构(8)，盒体(7)上设置有挤压机构(9)，箱体(1)的顶部固定安装有电主轴(10)和进液管(11)，电主轴(10)的输出轴通过联轴器穿过箱体(1)并与竖杆(2)固定连接，进液管(11)的一端延伸至箱体(1)的内部，箱体(1)的另一侧固定安装有排液管(12)且与其内部相通，壳体(6)和盒体(7)的相邻侧壁固定安装有连接管(13)，连接管(13)的两端分别与壳体(6)和盒体(7)的内部相通，箱体(1)上开设有下料口，壳体(6)的内侧底部固定安装有杂质过滤网(14)。
2.根据权利要求1所述的一种循环式的污水处理用除砂装置，其特征在于：所述封堵机构(8)包括有封堵板(801)、安装块(802)、齿轮(803)、齿板(804)和微型电机(805)，壳体(6)的顶部开设有开口，开口内滑动安装有封堵板(801)，壳体(6)的顶部固定安装有两组安装块(802)，两组安装块(802)的相邻侧壁转动安装有齿轮(803)，封堵板(801)的一侧开设有凹槽，凹槽内固定安装有齿板(804)，齿轮(803)与齿板(804)相啮合，一组安装块(802)的前侧固定安装有支撑块，支撑块的顶部固定安装有微型电机(805)，微型电机(805)的输出轴通过联轴器穿过一组安装块(802)并与齿轮(803)固定连接。
3.根据权利要求1所述的一种循环式的污水处理用除砂装置，其特征在于：所述挤压机构(9)包括有压板(901)、推杆(902)和推动把手(903)，盒体(7)的内部设置有压板(901)，压板(901)的外壁与盒体(7)的内壁相接触，压板(901)的一侧外壁固定安装有推杆(902)，盒体(7)上开设有孔洞，推杆(902)的一端出过孔洞并固定连接有推动把手(903)。
4.根据权利要求1所述的一种循环式的污水处理用除砂装置，其特征在于：所述盒体(7)与箱体(1)的连接处开设有圆形孔洞，圆形孔洞内设置有单向阀，连接管(13)上设置有截止阀。
5.根据权利要求1所述的一种循环式的污水处理用除砂装置，其特征在于：所述箱体(1)、壳体(6)和盒体(7)的前侧均镶嵌安装有观察窗，箱体(1)的内部固定安装有斜板，斜板上开设有竖杆(2)可穿过的开孔。
6.根据权利要求1所述的一种循环式的污水处理用除砂装置，其特征在于：所述壳体(6)的一侧铰接安装有门，门的一侧固定安装有把手，门与壳体(6)的连接处设置有密封橡胶垫。
说明书
一种循环式的污水处理用除砂装置
技术领域
本实用新型涉及污水处理技术领域，具体为一种循环式的污水处理用除砂装置。
背景技术
在污水处理的过程中需要将砂石进行过滤筛选并与其分离，但是现有部分的污水处理用除砂装置，在使用一定时间后，需要将装置停止运转，然后将过滤网上的砂石进行清理，十分的影响加工效率，且无法达到一直循环的效果，因此，现提出一种循环式的污水处理用除砂装置。
实用新型内容
本实用新型的目的在于提供一种循环式的污水处理用除砂装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种循环式的污水处理用除砂装置，包括箱体，所述箱体的内部转动安装有竖杆，竖杆的外壁固定安装有搅拌臂，箱体的内部固定安装有粗孔过滤网和细孔过滤网，粗孔过滤网和细孔过滤网上均开设有竖杆可穿过的孔洞，箱体的一侧固定安装有壳体和盒体，壳体上设置有封堵机构，盒体上设置有挤压机构，箱体的顶部固定安装有电主轴和进液管，电主轴的输出轴通过联轴器穿过箱体并与竖杆固定连接，进液管的一端延伸至箱体的内部，箱体的另一侧固定安装有排液管且与其内部相通，壳体和盒体的相邻侧壁固定安装有连接管，连接管的两端分别与壳体和盒体的内部相通，箱体上开设有下料口，壳体的内侧底部固定安装有杂质过滤网。
优选的，所述封堵机构包括有封堵板、安装块、齿轮、齿板和微型电机，壳体的顶部开设有开口，开口内滑动安装有封堵板，壳体的顶部固定安装有两组安装块，两组安装块的相邻侧壁转动安装有齿轮，封堵板的一侧开设有凹槽，凹槽内固定安装有齿板，齿轮与齿板相啮合，一组安装块的前侧固定安装有支撑块，支撑块的顶部固定安装有微型电机，微型电机的输出轴通过联轴器穿过一组安装块并与齿轮固定连接，方便将封堵板进行向上或者向下运动。
优选的，所述挤压机构包括有压板、推杆和推动把手，盒体的内部设置有压板，压板的外壁与盒体的内壁相接触，压板的一侧外壁固定安装有推杆，盒体上开设有孔洞，推杆的一端出过孔洞并固定连接有推动把手，方便将盒体内的水推入箱体内。
优选的，所述盒体与箱体的连接处开设有圆形孔洞，圆形孔洞内设置有单向阀，连接管上设置有截止阀。
优选的，所述箱体、壳体和盒体的前侧均镶嵌安装有观察窗，箱体的内部固定安装有斜板，斜板上开设有竖杆可穿过的开孔，方便将处理后的污水快速排出。
优选的，所述壳体的一侧铰接安装有门，门的一侧固定安装有把手，门与壳体的连接处设置有密封橡胶垫，能够提高门与壳体的连接密封性。
与现有技术相比，本实用新型的有益效果是：
(1)、该循环式的污水处理用除砂装置，通过封堵板、安装块、齿轮、齿板、微型电机和连接管的配合使用，能够将方便将封堵板进行向上或者向下运动，进而一方面能够在粗孔过滤网和细孔过滤网上累积一定砂石时，将砂石转移至壳体内，使其在不影响装置运行时的情况下将砂石进行转移，为下一步清理做下了铺垫，另一方面能够在砂石转移后将壳体与箱体进行隔绝，方便污水排入至盒体内时，将砂石进行彻底的清理，达到不影响装置除砂的前提下将砂石进行清理，有效的提高了该装置的循环效果和除砂效率。
(2)、该循环式的污水处理用除砂装置，通过压板、推杆和推动把手的配合使用，能够将流入至盒体内的水重新挤入到箱体内，进而相对性提高了该装置的使用便捷性和实用性，通过竖杆、搅拌臂和电主轴的配合使用，能够将粗孔过滤网和细孔过滤网上的砂石进行搅拌，进而避免了粗孔过滤网和细孔过滤网容易发生堵塞的问题，进一步提高了该装置的循坏效果。
（发明人：任登云; 刘玉萍）
