申请日2021.05.25
公开日期2021.12.10
IPC分类C02F9/08
摘要
本实用新型公开了一种具有多级灭菌机构的污水处理净化装置，包括机箱，所述机箱的顶部栓接有固定箱，所述机箱的底部栓接有消毒箱，所述机箱左侧的顶部栓接有进水箱，所述进水箱内腔两侧的顶部均栓接有格栅，所述进水箱顶部的中心处连通有进水管，本实用新型提供一种具有多级灭菌机构的污水处理净化装置，通过电机、第一旋转轴、主动轮、从动轮、第二旋转轴、第一搅拌叶、主动齿轮、从动齿轮、第三旋转轴、转动盘、连接杆、摆动杆和第二搅拌叶的配合，使用者将二氧化氯液体与污水进行混合，能够将二氧化氯液体与污水充分均匀混合，提高了二氧化氯液体与污水混合的效率，对污水进行灭菌，通过紫外线灯的配合，对污水进行多级灭菌。
权利要求

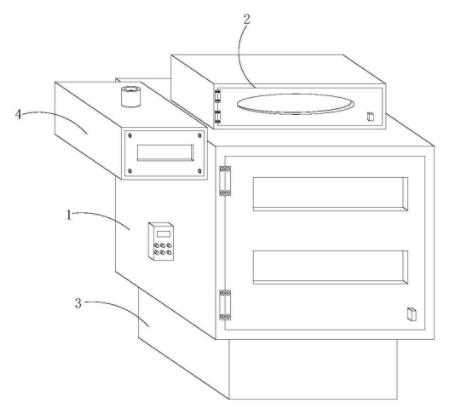

1.一种具有多级灭菌机构的污水处理净化装置，包括机箱(1)，其特征在于：所述机箱(1)的顶部栓接有固定箱(2)，所述机箱(1)的底部栓接有消毒箱(3)，所述机箱(1)左侧的顶部栓接有进水箱(4)，所述进水箱(4)内腔两侧的顶部均栓接有格栅(5)，所述进水箱(4)顶部的中心处连通有进水管，所述机箱(1)底部的中心处连通有第一出水管，且第一出水管的表面设置有电磁阀，所述消毒箱(3)右侧的底部连通有第二出水管，所述机箱(1)的内腔设置有灭菌机构本体(6)，所述机箱(1)顶部的右侧连通有加药管，所述进水箱(4)右侧的底部连通有排水管，且排水管贯穿至机箱(1)的内腔，所述机箱(1)左侧的底部栓接有控制器，所述消毒箱(3)内腔顶部的两侧均栓接有紫外线灯(7)。
2.根据权利要求1所述的一种具有多级灭菌机构的污水处理净化装置，其特征在于：所述灭菌机构本体(6)包括电机(61)、第一旋转轴(62)、主动轮(63)、从动轮(64)、第二旋转轴(65)、第一搅拌叶(66)、主动齿轮(67)、从动齿轮(68)、第三旋转轴(69)、转动盘(610)、连接杆(611)、摆动杆(612)和第二搅拌叶(613)，所述固定箱(2)内腔顶部的左侧栓接有电机(61)，所述电机(61)的输出轴栓接有第一旋转轴(62)，所述第一旋转轴(62)的表面栓接有主动轮(63)，所述主动轮(63)的表面通过皮带传动连接有从动轮(64)，所述从动轮(64)的内腔栓接有第二旋转轴(65)，所述第二旋转轴(65)的顶部通过轴承与固定箱(2)内腔顶部的右侧转动连接，所述第一旋转轴(62)和第二旋转轴(65)的底部依次贯穿固定箱(2)和机箱(1)并延伸至机箱(1)的内腔，所述第一旋转轴(62)和第二旋转轴(65)的两侧均栓接有第一搅拌叶(66)，所述第一旋转轴(62)和第二旋转轴(65)的底部均栓接有主动齿轮(67)，所述主动齿轮(67)的底部啮合有从动齿轮(68)，所述从动齿轮(68)的内腔栓接有第三旋转轴(69)，所述第三旋转轴(69)的外侧通过轴承与机箱(1)内腔的两侧转动连接，所述第三旋转轴(69)的表面栓接有转动盘(610)，所述转动盘(610)相向一侧的底部栓接有连接杆(611)，所述连接杆(611)的表面活动连接有摆动杆(612)，所述摆动杆(612)相向的一侧开设有通槽，所述机箱(1)内腔两侧的底部均通过活动轴与通槽的内腔活动连接，所述摆动杆(612)的正面和背面从上至下均依次栓接有第二搅拌叶(613)，所述第一搅拌叶(66)为U形状。
3.根据权利要求1所述的一种具有多级灭菌机构的污水处理净化装置，其特征在于：所述机箱(1)内腔底部的两侧均栓接有第一导流块，所述消毒箱(3)内腔的底部栓接有第二导流块。
4.根据权利要求1所述的一种具有多级灭菌机构的污水处理净化装置，其特征在于：所述进水箱(4)内腔两侧的底部均栓接有过滤网(8)，所述消毒箱(3)内腔的两侧均嵌设有活性炭吸附网(9)。
5.根据权利要求1所述的一种具有多级灭菌机构的污水处理净化装置，其特征在于：所述消毒箱(3)内腔顶部的两侧均栓接有挡板，且挡板位于紫外线灯(7)相向的一侧。
6.根据权利要求2所述的一种具有多级灭菌机构的污水处理净化装置，其特征在于：所述连接杆(611)相向的一侧栓接有限位块，所述机箱(1)内腔顶部的两侧均粘结有密封圈，且密封圈的内腔与第一旋转轴(62)和第二旋转轴(65)的表面活动连接。
说明书
一种具有多级灭菌机构的污水处理净化装置
技术领域
本实用新型涉及污水处理技术领域，具体为一种具有多级灭菌机构的污水处理净化装置。
背景技术
污水处理为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程，污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活，处理污水的方法很多，一般可归纳为物理法、化学法和生物法等。
传统的污水处理净化装置不具有多级灭菌机构，导致对污水的杀菌效果差，导致装置对污水处理后无法将污水中的细菌杀死，导致污水处理后的水无法达到使用者的标准，对环境造成污染，导致使用者需要对净化后的水进行再次消毒。
实用新型内容
本实用新型的目的在于提供一种具有多级灭菌机构的污水处理净化装置，使用者将二氧化氯液体与污水进行混合，能够将二氧化氯液体与污水充分均匀混合，提高了二氧化氯液体与污水混合的效率，对污水进行灭菌，通过紫外线灯的配合，对污水进行多级灭菌，提高了对污水的灭菌效果，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种具有多级灭菌机构的污水处理净化装置，包括机箱，所述机箱的顶部栓接有固定箱，所述机箱的底部栓接有消毒箱，所述机箱左侧的顶部栓接有进水箱，所述进水箱内腔两侧的顶部均栓接有格栅，所述进水箱顶部的中心处连通有进水管，所述机箱底部的中心处连通有第一出水管，且第一出水管的表面设置有电磁阀，所述消毒箱右侧的底部连通有第二出水管，所述机箱的内腔设置有灭菌机构本体，所述机箱顶部的右侧连通有加药管，所述进水箱右侧的底部连通有排水管，且排水管贯穿至机箱的内腔，所述机箱左侧的底部栓接有控制器，所述消毒箱内腔顶部的两侧均栓接有紫外线灯。
所述灭菌机构本体包括电机、第一旋转轴、主动轮、从动轮、第二旋转轴、第一搅拌叶、主动齿轮、从动齿轮、第三旋转轴、转动盘、连接杆、摆动杆和第二搅拌叶，所述固定箱内腔顶部的左侧栓接有电机，所述电机的输出轴栓接有第一旋转轴，所述第一旋转轴的表面栓接有主动轮，所述主动轮的表面通过皮带传动连接有从动轮，所述从动轮的内腔栓接有第二旋转轴，所述第二旋转轴的顶部通过轴承与固定箱内腔顶部的右侧转动连接，所述第一旋转轴和第二旋转轴的底部依次贯穿固定箱和机箱并延伸至机箱的内腔，所述第一旋转轴和第二旋转轴的两侧均栓接有第一搅拌叶，所述第一旋转轴和第二旋转轴的底部均栓接有主动齿轮，所述主动齿轮的底部啮合有从动齿轮，所述从动齿轮的内腔栓接有第三旋转轴，所述第三旋转轴的外侧通过轴承与机箱内腔的两侧转动连接，所述第三旋转轴的表面栓接有转动盘，所述转动盘相向一侧的底部栓接有连接杆，所述连接杆的表面活动连接有摆动杆，所述摆动杆相向的一侧开设有通槽，所述机箱内腔两侧的底部均通过活动轴与通槽的内腔活动连接，所述摆动杆的正面和背面从上至下均依次栓接有第二搅拌叶，所述第一搅拌叶为U形状。
所述机箱内腔底部的两侧均栓接有第一导流块，所述消毒箱内腔的底部栓接有第二导流块。
所述进水箱内腔两侧的底部均栓接有过滤网，所述消毒箱内腔的两侧均嵌设有活性炭吸附网。
所述消毒箱内腔顶部的两侧均栓接有挡板，且挡板位于紫外线灯相向的一侧。
所述连接杆相向的一侧栓接有限位块，所述机箱内腔顶部的两侧均粘结有密封圈，且密封圈的内腔与第一旋转轴和第二旋转轴的表面活动连接。
与现有技术相比，本实用新型的有益效果是：
1.本实用新型提供一种具有多级灭菌机构的污水处理净化装置，通过电机、第一旋转轴、主动轮、从动轮、第二旋转轴、第一搅拌叶、主动齿轮、从动齿轮、第三旋转轴、转动盘、连接杆、摆动杆和第二搅拌叶的配合，使用者将二氧化氯液体与污水进行混合，能够将二氧化氯液体与污水充分均匀混合，提高了二氧化氯液体与污水混合的效率，对污水进行灭菌，通过紫外线灯的配合，对污水进行多级灭菌，提高了对污水的灭菌效果。
2.本实用新型提供一种具有多级灭菌机构的污水处理净化装置，通过第一导流块的配合，便于使用者将污水快速通过第一出水管输送至消毒箱内，通过第二导流块的配合，将灭菌净化后的水快速输送出消毒箱，通过过滤网的配合，对污水进行过滤，去除污水中的杂质，通过活性炭吸附网的配合，对水进行除臭，通过挡板的配合，防止水溅射到紫外线灯上，造成紫外线灯损坏，通过限位块的配合，防止摆动杆从连接杆的表面脱落，通过密封圈的配合，提高了机箱的密封性能，防止污水进入固定箱内。
（发明人：刘俊杰; 王伟; 姜安民; 王佳伟; 刘昱旻）
