申请日2021.05.24
公开日期2021.12.07
IPC分类B01F7/16;C02F9/14;C02F101/30
摘要
本实用新型属于污水处理技术领域，尤其为一种污水深化处理及循环利用装置，包括预处理池、氧化箱和生物滤池，所述预处理池的两端均开设有转动槽，两个所述转动槽内均转动安装有转动轴，两个所述转动轴的表面均固定连接有过滤板，其中左端所述转动轴上连接有第一电机，所述预处理池的内侧转动安装有转动杆，所述转动杆的表面和左端所述转动轴的表面均固定安装有齿轮，两个所述齿轮相互啮合，所述转动杆和右端所述转动轴的同一端均固定安装有滚轮。本实用新型操作便捷，预处理过程中能够定时自动处理过滤后的杂质，保证了污水过滤的效果，降低了滤板堵塞的风险，同时通过氧化箱和生物滤池相结合，深度对污水进行处理，同时降低了污水处理的成本。
权利要求

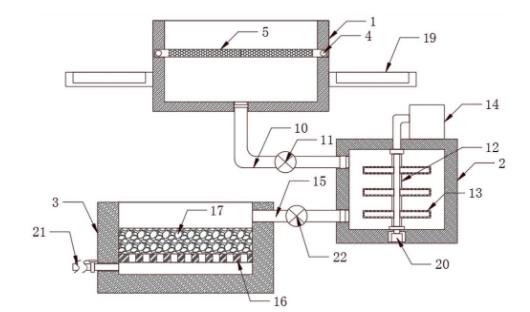

1.一种污水深化处理及循环利用装置，包括预处理池(1)、氧化箱(2)和生物滤池(3)，其特征在于：所述预处理池(1)的两端均开设有转动槽，两个所述转动槽内均转动安装有转动轴(4)，两个所述转动轴(4)的表面均固定连接有过滤板(5)，其中左端所述转动轴(4)上连接有第一电机(6)，所述预处理池(1)的内侧转动安装有转动杆(7)，所述转动杆(7)的表面和左端所述转动轴(4)的表面均固定安装有齿轮(8)，两个所述齿轮(8)相互啮合，所述转动杆(7)和右端所述转动轴(4)的同一端均固定安装有滚轮(9)，两个所述滚轮(9)之间套设有皮带，所述预处理池(1)与所述氧化箱(2)之间通过第一连接管(10)连通，所述第一连接管(10)上安装有第一水泵(11)，所述氧化箱(2)内转动安装有搅拌轴(12)，所述搅拌轴(12)的两侧固定安装有多个呈线性分布的搅拌叶(13)，且所述搅拌叶(13)的表面开设有多个出气孔，所述氧化箱(2)的顶部固定安装有臭氧发生器(14)，所述搅拌轴(12)内部为中空结构，所述臭氧发生器(14)通过输气管与所述搅拌轴(12)内部连通，所述氧化箱(2)与所述生物滤池(3)之间通过第二连接管(15)连通，所述第二连接管(15)上安装有第二水泵(22)，所述生物滤池(3)的内部安装有支撑板(16)，所述支撑板(16)的表面开设有多个滤水孔，所述支撑板(16)上设有活性炭吸附层(17)，所述氧化箱(2)的表面固定安装有控制器(18)，所述控制器(18)分别与所述第一水泵(11)、第二水泵(22)、臭氧发生器(14)、第一电机(6)和第二电机(20)电性连接。
2.根据权利要求1所述的一种污水深化处理及循环利用装置，其特征在于：所述预处理池(1)的两侧均固定安装有开口向上的废料箱(19)。
3.根据权利要求1所述的一种污水深化处理及循环利用装置，其特征在于：所述搅拌叶(13)上的出气孔内安装有单向导通阀。
4.根据权利要求1所述的一种污水深化处理及循环利用装置，其特征在于：所述氧化箱(2)的底部安装有第二电机(20)，所述第二电机(20)的输出轴与所述搅拌轴(12)的底端之间通过轴承连接。
5.根据权利要求1所述的一种污水深化处理及循环利用装置，其特征在于：生物滤池(3)的一侧安装有出水管(21)，所述出水管(21)上安装有转动阀。
6.根据权利要求1所述的一种污水深化处理及循环利用装置，其特征在于：所述控制器(18)的表面安装有显示屏、输入按键和状态显示灯。
说明书
一种污水深化处理及循环利用装置
技术领域
本实用新型涉及污水处理技术领域，尤其涉及一种污水深化处理及循环利用装置。
背景技术
水资源与环境污染问题日益受到人类社会的重视，一方面淡水用量不断增加，水资源日益紧缺，另一方面污水排放量日益增多，对环境污染日益严重，因此，污水处理和再生资源化循环利用越来越受到各国的重视。中国是一个水资源严重缺乏的国家，人均淡水资源占有量仅为世界平均水平的四分之一，是世界上最缺水的13个国家之一，目前，在全国600多座城市中，有400多座城市缺水，因此污水再生循环利用成为解决淡水资源不足的关键。但是，我国当前的污水处理多为达标排放，成熟的污水再生循环利用技术不多，应用到工程实践的更是少之又少，每天都有大量的污水经过处理达标后就直接排入江河、湖泊、海域，既造成了水资源的浪费又污染了环境，长此以往必将造成水资源的不可持续发展。
现有技术在在对污水进行深度处理时，无论是单独物化法,还是单独生物法都很难使出水达到国家回用水标准，并且单独处理的成本较高，造成污水处理成本过高，不利于推广使用，为此，提出一种污水深化处理及循环利用装置。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种污水深化处理及循环利用装置。
为了实现上述目的，本实用新型采用了如下技术方案：一种污水深化处理及循环利用装置，包括预处理池、氧化箱和生物滤池，所述预处理池的两端均开设有转动槽，两个所述转动槽内均转动安装有转动轴，两个所述转动轴的表面均固定连接有过滤板，其中左端所述转动轴上连接有第一电机，所述预处理池的内侧转动安装有转动杆，所述转动杆的表面和左端所述转动轴的表面均固定安装有齿轮，两个所述齿轮相互啮合，所述转动杆和右端所述转动轴的同一端均固定安装有滚轮，两个所述滚轮之间套设有皮带，所述预处理池与所述氧化箱之间通过第一连接管连通，所述第一连接管上安装有第一水泵，所述氧化箱内转动安装有搅拌轴，所述搅拌轴的两侧固定安装有多个呈线性分布的搅拌叶，且所述搅拌叶的表面开设有多个出气孔，所述氧化箱的顶部固定安装有臭氧发生器，所述搅拌轴内部为中空结构，所述臭氧发生器通过输气管与所述搅拌轴内部连通，所述氧化箱与所述生物滤池之间通过第二连接管连通，所述第二连接管上安装有第二水泵，所述生物滤池的内部安装有支撑板，所述支撑板的表面开设有多个滤水孔，所述支撑板上设有活性炭吸附层，所述氧化箱的表面固定安装有控制器，所述控制器分别与所述第一水泵、第二水泵、臭氧发生器、第一电机和第二电机电性连接。
优选的，所述预处理池的两侧均固定安装有开口向上的废料箱。
优选的，所述搅拌叶上的出气孔内安装有单向导通阀。
优选的，所述氧化箱的底部安装有第二电机，所述第二电机的输出轴与所述搅拌轴的底端之间通过轴承连接。
优选的，生物滤池的一侧安装有出水管，所述出水管上安装有转动阀。
优选的，所述控制器的表面安装有显示屏、输入按键和状态显示灯。
与现有技术相比，本实用新型的有益效果是：待处理的污水进入到预处理池内，通过预处理池内的两个过滤板进行过滤掉大部分杂质，被过滤的杂质通过第一电机转动带动齿轮转动从而使得转动杆和左端转动轴同时转动，转动杆转动带动滚轮转动使得右端转动轴在皮带的作用下转动，实现两个转动轴同时相对转动，使得转动轴带动过滤板向预处理池外侧转动从而将过滤板上的杂质定时送入到预处理池两侧的废料箱内，从而能够保证过滤板良好的过滤效果，经预处理的污水通过第一水泵和第一连接管进入到氧化箱内，臭氧发生器制造臭氧通过输气管通过到搅拌轴内部，进入到氧化箱内部的污水在第二电机的转动下通过搅拌轴的转动而搅动，臭氧进入到搅拌轴内部通过搅拌叶片上的出气孔送入到污水中，使得污水中的大分子有机物转化为有利于生物利用的小分子有机物，氧化处理后的污水通过第二水泵和第二连接管进入到生物滤池内，生物滤池内支撑板上设有活性炭吸附层，活性炭上附着大量活性细菌，生成生物滤膜，摄取被氧化的小分子有机物，达到生物去杂的目的，最后污水通过支撑板上的滤水孔进入到生物滤池底部。
本实用新型操作便捷，预处理过程中能够定时自动处理过滤后的杂质，保证了污水过滤的效果，降低了滤板堵塞的风险，同时通过氧化箱和生物滤池相结合，深度对污水进行处理，同时降低了污水处理的成本。
（发明人：熊辉; 王嘉; 黄奕）
