申请日2021.05.24
公开日期2021.12.07
IPC分类B01D21/18;B01D21/06;B01D21/24
摘要
本实用新型公开了一种污水处理排泥装置，包括污水处理池，污水处理池的上方安装有电机箱，电机箱的内部安装有电机，电机的输出端连接有输出轴，输出轴的端面安装有主动轴，电机箱的内部且位于电机一侧安装有转轴，转轴的外部安装有从动轴，从动轴与主动轴之间设置有皮带，转轴的一端贯穿污水处理池并且延申至污水处理池的内部，转轴位于污水处理池的内部安装有两个连轴，连轴两侧固定连接有上平衡杆和下平衡杆，上平衡杆与下平衡杆的之间安装有刮泥栅，通过刮泥栅、侧刮板、刮泥板进行对污水处理池的内壁所沉淀的污泥进行刮去，进而避免时间较长造成污泥堵塞的现象。
权利要求

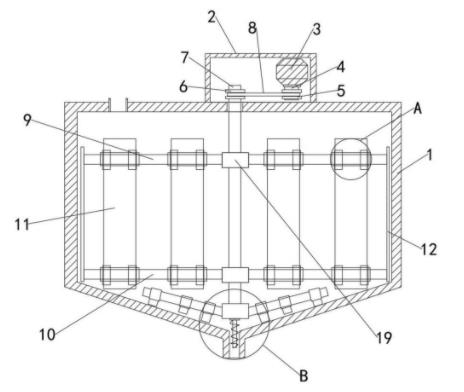

1.一种污水处理排泥装置，包括污水处理池(1)，其特征在于：所述污水处理池(1)的上方安装有电机箱(2)，所述电机箱(2)的内部安装有电机(3)，所述电机(3)的输出端连接有输出轴(4)，所述输出轴(4)的端面安装有主动轴(5)，所述电机箱(2)的内部且位于所述电机(3)一侧安装有转轴(7)，所述转轴(7)的外部安装有从动轴(6)，所述从动轴(6)与所述主动轴(5)之间设置有皮带(8)，所述转轴(7)的一端贯穿所述污水处理池(1)并且延伸至所述污水处理池(1)的内部，所述转轴(7)位于所述污水处理池(1)的内部安装有两个连轴(19)，所述连轴(19)两侧固定连接有上平衡杆(9)和下平衡杆(10)，所述上平衡杆(9)与所述下平衡杆(10)的之间安装有刮泥栅(11)，所述连轴(19)的下端安装有连接轴(18)，所述连接轴(18)的两侧固定连接有斜面平衡杆(16)，所述斜面平衡杆(16)的外部固定连接有刮泥板(17)。
2.根据权利要求1所述的一种污水处理排泥装置，其特征在于，所述上平衡杆(9)与所述下平衡杆(10)的端面固定连接有固定板(13)，所述固定板(13)的端面与所述刮泥栅(11)的背面固定连接。
3.根据权利要求1所述的一种污水处理排泥装置，其特征在于，所述污水处理池(1)的下端面开设有出泥口(14)，所述连接轴(18)的下端面固定连接有延伸至所述出泥口(14)内的旋转轴(15)，所述旋转轴(15)的外部设置有螺旋桨。
4.根据权利要求1所述的一种污水处理排泥装置，其特征在于，所述上平衡杆(9)与所述下平衡杆(10)的外部固定连接有侧刮板(12)。
5.根据权利要求4所述的一种污水处理排泥装置，其特征在于，所述刮泥栅(11)、侧刮板(12)与刮泥板(17)的外部与所述污水处理池(1)的内壁相互接触。
6.根据权利要求1所述的一种污水处理排泥装置，其特征在于，所述刮泥栅(11)设置有多个，且每个所述刮泥栅(11)之间等间距设置。
说明书
一种污水处理排泥装置
技术领域
本实用新型涉及污水处理技术领域，具体是一种污水处理排泥装置。
背景技术
污水处理是为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
污水在处理的过程中都会通过各种各样的污水处理装置或污水处理池进行沉淀处理，在沉淀处理过程中会有污泥沉淀在处理装置底部或内壁，无法进行刮掉排除，时间久了会造成堵塞。
发明内容
本实用新型的目的在于提供一种污水处理排泥装置，以解决现有的在污水沉淀处理过程中会有污泥沉淀在处理装置底部或内壁，无法进行刮掉排除，时间久了会造成堵塞的问题。
为实现上述目的，本实用新型提供如下技术方案：一种污水处理排泥装置，包括污水处理池，所述污水处理池的上方安装有电机箱，所述电机箱的内部安装有电机，所述电机的输出端连接有输出轴，所述输出轴的端面安装有主动轴，所述电机箱的内部且位于所述电机一侧安装有转轴，所述转轴的外部安装有从动轴，所述从动轴与所述主动轴之间设置有皮带，所述转轴的一端贯穿所述污水处理池并且延申至所述污水处理池的内部，所述转轴位于所述污水处理池的内部安装有两个连轴，所述连轴两侧固定连接有上平衡杆和下平衡杆，所述上平衡杆与所述下平衡杆的之间安装有刮泥栅，所述连轴的下端安装有连接轴，所述连接轴的两侧固定连接有斜面平衡杆，所述斜面平衡杆的外部固定连接有刮泥板。
进一步的，所述上平衡杆与所述下平衡杆的端面固定连接有固定板，所述固定板的端面与所述刮泥栅的背面固定连接。
进一步的，所述污水处理池的下端面开设有出泥口，所述连接轴的下端面固定连接有延伸至所述出泥口内的旋转轴，所述旋转轴的外部设置有螺旋桨。
进一步的，所述上平衡杆与所述下平衡杆的外部固定连接有侧刮板。
进一步的，所述刮泥栅、侧刮板与刮泥板的外部与所述污水处理池的内壁相互接触。
进一步的，所述刮泥栅设置有多个，且每个所述刮泥栅之间等间距设置。
与现有技术相比，本实用新型的有益效果是：
该种污水处理排泥装置，通过刮泥栅、侧刮板、刮泥板进行对污水处理池的内壁所沉淀的污泥进行刮去，进而避免时间较长造成污泥堵塞的现象。
（发明人：王雪）
