申请日2021.05.21
公开日期2021.12.10
IPC分类C02F9/02
摘要
本实用新型公开了一种净水预处理用浅层介质过滤器，涉及水处理设备技术领域，具体为一种净水预处理用浅层介质过滤器，包括一级过滤罐，所述一级过滤罐的顶部设置有二级过滤罐，所述一级过滤罐外部的下方固定套装有支撑架。该净水预处理用浅层介质过滤器，通过二级过滤罐内部规格依次增大的三个一级过滤网以及一级过滤罐内部的过滤棉、活性炭吸附填料对污水进行多级过滤，可有效对污水中的大体积杂质以及颗粒物进行过滤，提高了过滤效果，另外在三个一级过滤网的中部设置中心管，可使一级过滤网顶部过滤出的杂质沿中心管、排渣管直接流出，降低三个一级过滤网顶部杂质的含量，解决了以往需要频繁清理的问题。
权利要求

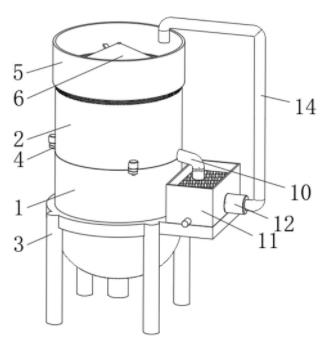

1.一种净水预处理用浅层介质过滤器，包括一级过滤罐(1)，其特征在于：所述一级过滤罐(1)的顶部设置有二级过滤罐(2)，所述一级过滤罐(1)外部的下方固定套装有支撑架(3)，所述二级过滤罐(2)内部的上方卡接有两个定位抱瓦(7)，且两个定位抱瓦(7)的中部卡接有三个一级过滤网(8)，三个所述一级过滤网(8)的中部均固定安装有中心管(9)，且最下方所述中心管(9)的外部活动套装有排渣管(10)，所述排渣管(10)贯穿至二级过滤罐(2)的外部，所述一级过滤罐(1)的内部活动安装有两个金属支撑隔网(17)，所述一级过滤罐(1)的内部填充有位于两个金属支撑隔网(17)中部的活性炭吸附填料(16)，所述一级过滤罐(1)的内部卡接有位于金属支撑隔网(17)顶部的过滤棉(13)，所述一级过滤罐(1)的底端固定安装有排水阀。
2.根据权利要求1所述的一种净水预处理用浅层介质过滤器，其特征在于：所述一级过滤罐(1)的顶部与二级过滤罐(2)的底部固定安装有相互配合的连接耳(4)，且上下侧的连接耳(4)通过螺钉固定连接。
3.根据权利要求1所述的一种净水预处理用浅层介质过滤器，其特征在于：所述支撑架(3)顶部的右侧固定安装有位于排渣管(10)下方的循环水箱(11)，所述循环水箱(11)的右侧固定安装有防堵塞水泵(12)，且防堵塞水泵(12)的输出端固定套装有循环管(14)，所述循环管(14)的一端位于二级过滤罐(2)的顶部，所述循环水箱(11)的顶部卡接有过滤棉(13)。
4.根据权利要求1所述的一种净水预处理用浅层介质过滤器，其特征在于：所述二级过滤罐(2)的顶端螺纹连接有导水环管(5)，且导水环管(5)的中部固定安装有分散头(6)，所述分散头(6)整体为锥形。
5.根据权利要求1所述的一种净水预处理用浅层介质过滤器，其特征在于：所述二级过滤罐(2)的内部开设有与定位抱瓦(7)相互配合的圆柱槽，所述定位抱瓦(7)的内部开设有与三个一级过滤网(8)相互配合的卡槽。
6.根据权利要求1所述的一种净水预处理用浅层介质过滤器，其特征在于：所述中心管(9)的高度值小于相邻两个一级过滤网(8)之间的距离值，三个所述一级过滤网(8)的形状均为倒置的锥形，三个所述一级过滤网(8)的规格自上之下依次增加。
7.根据权利要求1所述的一种净水预处理用浅层介质过滤器，其特征在于：所述一级过滤罐(1)的内部固定安装有两个与金属支撑隔网(17)相互配合的定位圈(15)，下方所述金属支撑隔网(17)的直径值下雨上方金属支撑隔网(17)的直径值。
说明书
一种净水预处理用浅层介质过滤器
技术领域
本实用新型涉及水处理设备技术领域，具体为一种净水预处理用浅层介质过滤器。
背景技术
污水处理设备能有效处理城区的生活污水，工业废水等，避免污水及污染物直接流入水域，对改善生态环境、提升城市品位和促进经济发展具有重要意义。随着社会经济的发展，人们的生活水平逐步提高，环保意识也在逐渐加强，近几年，我国对环保问题非常重视，加大力度治理经济发展带来的环保问题，尤其是水资源处理问题，水是人们赖以生存的根本，污水排放是困扰水资源的主要难题，污水过滤又是水处理的重要环节。
污水处理需要使用过滤板将大体积杂质以及颗粒物进行过滤，且过滤板需要定期清理。目前市场上常见的污水过滤装置通常仅仅通过内部过滤板对污水进行过滤，结构较为简单，不能对杂质进行有效过滤，此外，目前常见的过滤装置需要频繁对过滤结构进行清理，且在清理时需要对整体结构进行拆卸，操作较为繁琐，为此我们提出一种净水预处理用浅层介质过滤器以解决上述提出的问题。
实用新型内容
针对现有技术的不足，本实用新型提供了一种净水预处理用浅层介质过滤器，具有提高过滤效果、降低清理难度等优点，解决了上述背景技术中提出的问题。
为实现以上提高过滤效果、降低清理难度的目的，本实用新型通过以下技术方案予以实现：一种净水预处理用浅层介质过滤器，包括一级过滤罐，所述一级过滤罐的顶部设置有二级过滤罐，所述一级过滤罐外部的下方固定套装有支撑架，所述二级过滤罐内部的上方卡接有两个定位抱瓦，且两个定位抱瓦的中部卡接有三个一级过滤网，三个所述一级过滤网的中部均固定安装有中心管，且最下方所述中心管的外部活动套装有排渣管，所述排渣管贯穿至二级过滤罐的外部，所述一级过滤罐的内部活动安装有两个金属支撑隔网，所述一级过滤罐的内部填充有位于两个金属支撑隔网中部的活性炭吸附填料，所述一级过滤罐的内部卡接有位于金属支撑隔网顶部的过滤棉，所述一级过滤罐的底端固定安装有排水阀。
优选的，所述一级过滤罐的顶部与二级过滤罐的底部固定安装有相互配合的连接耳，且上下侧的连接耳通过螺钉固定连接。
优选的，所述支撑架顶部的右侧固定安装有位于排渣管下方的循环水箱，所述循环水箱的右侧固定安装有防堵塞水泵，且防堵塞水泵的输出端固定套装有循环管，所述循环管的一端位于二级过滤罐的顶部，所述循环水箱的顶部卡接有过滤棉。
优选的，所述二级过滤罐的顶端螺纹连接有导水环管，且导水环管的中部固定安装有分散头，所述分散头整体为锥形。
优选的，所述二级过滤罐的内部开设有与定位抱瓦相互配合的圆柱槽，所述定位抱瓦的内部开设有与三个一级过滤网相互配合的卡槽。
优选的，所述中心管的高度值小于相邻两个一级过滤网之间的距离值，三个所述一级过滤网的形状均为倒置的锥形，三个所述一级过滤网的规格自上之下依次增加。
优选的，所述一级过滤罐的内部固定安装有两个与金属支撑隔网相互配合的定位圈，下方所述金属支撑隔网的直径值下雨上方金属支撑隔网的直径值
本实用新型提供了一种净水预处理用浅层介质过滤器，具备以下有益效果：
1、该净水预处理用浅层介质过滤器，通过二级过滤罐内部规格依次增大的三个一级过滤网以及一级过滤罐内部的过滤棉、活性炭吸附填料对污水进行多级过滤，可有效对污水中的大体积杂质以及颗粒物进行过滤，提高了过滤效果，另外在三个一级过滤网的中部设置中心管，可使一级过滤网顶部过滤出的杂质沿中心管、排渣管直接流出，降低三个一级过滤网顶部杂质的含量，解决了以往需要频繁清理的问题，降低了工作难度。
2、该净水预处理用浅层介质过滤器，在杂质沿排渣管流出后，通过循环水箱顶部的过滤棉对杂质进行过滤，使杂质中的水分流入循环水箱内部，并通过防堵塞水泵将污水重新注入二级过滤罐内部，对流出的污水进行循环过滤，进一步提高对污水的过滤效果。
（发明人：詹振中）
