申请日2020.11.04
公开（公告）日2021.08.06
IPC分类号C02F9/14; C02F11/121; C02F101/30; C02F101/10
摘要

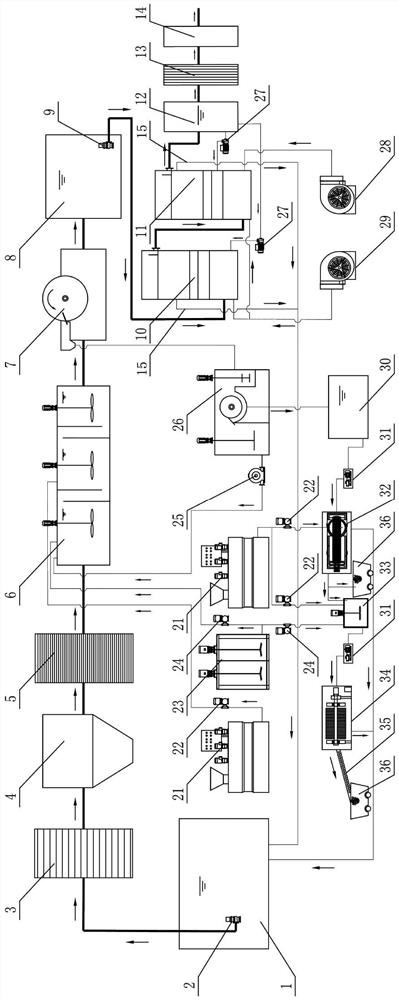

本实用新型公开了一种磁混凝分离与生物处理组合的污水处理系统，包括磁分离装置、调节池以及生物滤池；磁分离装置的出水端与调节池的进水端连接，调节池的出水端与生物滤池的进水端连接，调节池用于调控磁分离装置和生物滤池的流量；污水输送至混凝反应装置进行混凝反应形成磁性絮体，然后输送至磁分离装置中将磁性絮体吸附分离，再输送至调节池，并通过调节池对水量的调蓄控制后输送至生物滤池。上述方案能解决目前污水处理系统在实际使用过程中所存在的反冲单元工作频次较高而影响处理效率、增加反冲洗用水量和系统能耗，以及各处理单元之间容易受到彼此水量、水质等的波动影响而导致各处理单元工作的稳定性较差的问题。
权利要求书
1.一种磁混凝分离与生物处理组合的污水处理系统，其特征在于，包括磁分离装置、调节池以及生物滤池；所述磁分离装置的出水端与所述调节池的进水端连接，所述调节池的出水端与所述生物滤池的进水端连接，所述调节池用于调控所述磁分离装置和所述生物滤池的流量。
2.根据权利要求1所述的污水处理系统，其特征在于，所述调节池的出水端设置有输送泵，且所述调节池的出水端通过所述输送泵与所述生物滤池的进水端连通，用于将所述调节池中的水输送至所述生物滤池。
3.根据权利要求1或2所述的污水处理系统，其特征在于，所述生物滤池包括反硝化滤池和硝化滤池；所述调节池的出水端与所述反硝化滤池的进水端连接，所述反硝化滤池的出水端与所述硝化滤池的进水端连接。
4.根据权利要求3所述的污水处理系统，其特征在于，所述生物滤池还包括曝气装置和反冲洗装置；所述曝气装置与所述硝化滤池连接，用于所述硝化滤池的供氧；所述反冲洗装置分别与所述反硝化滤池和所述硝化滤池连接，用于所述反硝化滤池和所述硝化滤池内滤材的反向冲洗；所述反硝化滤池和所述硝化滤池分别设置有冲洗回流管，并通过所述冲洗回流管与污水池连接。
5.根据权利要求4所述的污水处理系统，其特征在于，所述污水处理系统还包括排水池、排水过滤器和消毒池；所述硝化滤池的出水端与所述排水池连接，所述排水池的出水端经所述排水过滤器与所述消毒池连接。
6.根据权利要求5所述的污水处理系统，其特征在于，所述消毒池为紫外线消毒池。
7.根据权利要求1或2所述的污水处理系统，其特征在于，所述污水处理系统还包括磁种回收装置和污泥池；所述磁分离装置的卸料端与所述磁种回收装置的进料端连接，所述磁种回收装置的磁种回收端经磁种投加泵与混凝反应装置连接，所述磁种回收装置的污泥排放端连接所述污泥池。
8.根据权利要求7所述的污水处理系统，其特征在于，所述污水处理系统还包括一级脱水装置和二级脱水装置；所述污泥池通过污泥泵与所述一级脱水装置的进料端连接，所述一级脱水装置的出料端与所述二级脱水装置的进料端连接；所述一级脱水装置和所述二级脱水装置分别设置有脱水回流管，并通过所述脱水回流管与污水池连接。
9.根据权利要求8所述的污水处理系统，其特征在于，所述污水处理系统还包括絮凝剂投药装置；所述一级脱水装置与所述二级脱水装置之间设置有污泥调质箱，所述一级脱水装置的出料端经所述污泥调质箱与所述二级脱水装置的进料端连接；所述絮凝剂投药装置分别与所述一级脱水装置和所述污泥调质箱的加料口连接。
10.根据权利要求9所述的污水处理系统，其特征在于，絮凝剂投药装置包括PAM投药装置和PAC投药装置；所述PAM投药装置分别与所述一级脱水装置和所述污泥调质箱的加料口连接，所述PAC投药装置与所述污泥调质箱的加料口连接。
说明书
一种磁混凝分离与生物处理组合的污水处理系统
技术领域
本实用新型涉及污水技术领域，尤其涉及一种磁混凝分离与生物处理组合的污水处理系统。
背景技术
磁混凝分离技术就是在传统的混凝沉淀工艺中加入磁粉，使之与污水中的污物絮凝结合成一体，再在外部磁分离系统的磁场作用下将污水中的磁性絮体进行吸附分离，从而达到净水的目的。
随着该技术的应用与发展，为了使磁混凝分离系统可以对污水进行深度处理，除去污水中的氮、磷和溶解性微污染物，公布号为“CN106673373A”的专利文件中公开了一种可持续高效污水处理系统，包括进水单元、曝气生物滤池单元、混凝反应单元和磁分离单元；其中，进水单元的污水先经过曝气生物滤池单元处理脱氮和除去溶解性微污染物，然后经混凝反应单元进行混凝沉淀反应后进入磁分离单元除去磷和溶解性微污染物处理，从而对水中氮、磷和溶解性有机物具有良好的去除作用；
但是，由于污水中的悬浮污物和磷的含量较高，所以容易造成曝气生物滤池单元堵塞，不仅增加反冲单元的工作频次影响处理效率，而且还会增加反冲洗用水量和系统能耗；同时，进水单元、曝气生物滤池单元、混凝反应单元和磁分离单元之间通过提升泵直接连接，在实际使用过程中容易受水量、水质等的波动影响而导致后续处理单元工作的稳定较差。
实用新型内容
本实用新型公开一种磁混凝分离与生物处理组合的污水处理系统，以解决目前污水处理系统在实际使用过程中所存在的反冲单元工作频次较高而影响处理效率、增加反冲洗用水量和系统能耗的问题，以及各处理单元之间容易受到彼此水量、水质等的波动影响而导致各处理单元工作的稳定性较差的问题。
为了解决上述问题，本实用新型采用下述技术方案：
本实用新型公开了一种磁混凝分离与生物处理组合的污水处理系统，其包括磁分离装置、调节池以及生物滤池；所述磁分离装置的出水端与所述调节池的进水端连接，所述调节池的出水端与所述生物滤池的进水端连接，所述调节池用于调控所述磁分离装置和所述生物滤池的流量。
可选地，所述调节池的出水端设置有输送泵，且所述调节池的出水端通过所述输送泵与所述生物滤池的进水端连通，用于将所述调节池中的水输送至所述生物滤池。
可选地，所述生物滤池包括反硝化滤池和硝化滤池；所述调节池的出水端与所述反硝化滤池的进水端连接，所述反硝化滤池的出水端与所述硝化滤池的进水端连接。
可选地，所述生物滤池还包括曝气装置和反冲洗装置；所述曝气装置与所述硝化滤池连接，用于所述硝化滤池的供氧；所述反冲洗装置分别与所述反硝化滤池和所述硝化滤池连接，用于所述反硝化滤池和所述硝化滤池内滤材的反向冲洗；所述反硝化滤池和所述硝化滤池分别设置有冲洗回流管，并通过所述冲洗回流管与污水池连接。
可选地，所述污水处理系统还包括排水池、排水过滤器和消毒池；所述硝化滤池的出水端与所述排水池连接，所述排水池的出水端经所述排水过滤器与所述消毒池连接。
可选地，所述消毒池为紫外线消毒池。
可选地，所述污水处理系统还包括磁种回收装置和污泥池；所述磁分离装置的卸料端与所述磁种回收装置的进料端连接，所述磁种回收装置的磁种回收端经磁种投加泵与混凝反应装置连接，所述磁种回收装置的污泥排放端连接所述污泥池。
可选地，所述污水处理系统还包括一级脱水装置和二级脱水装置；所述污泥池通过污泥泵与所述一级脱水装置的进料端连接，所述第一脱水装置的出料端与所述二级脱水装置的进料端连接；所述一级脱水装置和所述二级脱水装置分别设置有脱水回流管，并通过所述脱水回流管与污水池连接。
可选地，所述污水处理系统还包括絮凝剂投药装置；所述一级脱水装置与所述二级脱水装置之间设置有污泥调质箱，所述一级脱水装置的出料端经所述污泥调质箱与所述二级脱水装置的进料端连接；所述絮凝剂投药装置分别与所述一级脱水装置和所述污泥调质箱的加料口连接。
可选地，絮凝剂投药装置包括PAM投药装置和PAC投药装置；所述PAM 投药装置分别与所述一级脱水装置和所述污泥调质箱的加料口连接，所述PAC 投药装置与所述污泥调质箱的加料口连接。
本实用新型采用的技术方案能够达到以下有益效果：
本实用新型公开的污水处理系统对现有污水处理系统的布置方式结构进行了调整改进；其中，污水先进入混凝反应装置中与絮凝药剂和磁种反应形成磁性絮体，再通过磁分离装置将磁性絮体快速分离，从而可以除去有机物 (COD)、总磷(TP)和悬浮物(SS)，使得进入生物滤池的TP和SS浓度降低、尤其是可以将SS控制在低浓度范围内，进而使生物滤池不容易发生堵塞，有效地减小生物滤池的反冲洗频次、延长生物滤池的工作周期，达到提高生物滤池处理效率及降低系统能耗和反冲洗用水量的目的；同时，磁分离装置处理后的分离水输送至调节池，并通过调节池对水量的调蓄控制后输送至生物滤池，从而相较于将磁分离装置与生物滤池直接连接的方式相比较，可以防止磁分离装置和生物滤池的流量波动而对彼此处理效果的影响，有利于保证磁分离装置和生物滤池对污水净化处理效果的稳定。
（发明人：黄光华;杨涛;肖波;王哲晓;易洋;唐宇）
