申请日2020.11.02
公开（公告）日2021.08.06
IPC分类号C02F9/04
摘要
本实用新型公开了一种高效循环过滤的污水处理装置，包括机体，所述机体的一侧固定连接有进水管，且进水管贯穿延伸至机体内，所述机体的内部固定连接有过滤网，所述机体的内部固定连接有连接管，所述机体的底部固定连接有底板，所述机体的一侧设有水箱，且水箱与底板固定连接，所述机体与水箱之间通过连接管。本实用新型中，利用入药口投放药品，进行对污水的处理，通过设置电机、转动轴、固定杆、搅拌杆、搅拌桨，利用电机驱动带动转动轴，转动轴带动搅拌杆转动，搅拌杆带动搅拌桨转动，进行对药品混合更加均匀，处理的效率更高，污水净化的效率更好，进行随意排放时，有利于水资源的保护，更加的环保有效，具有一定的实用性。
权利要求书

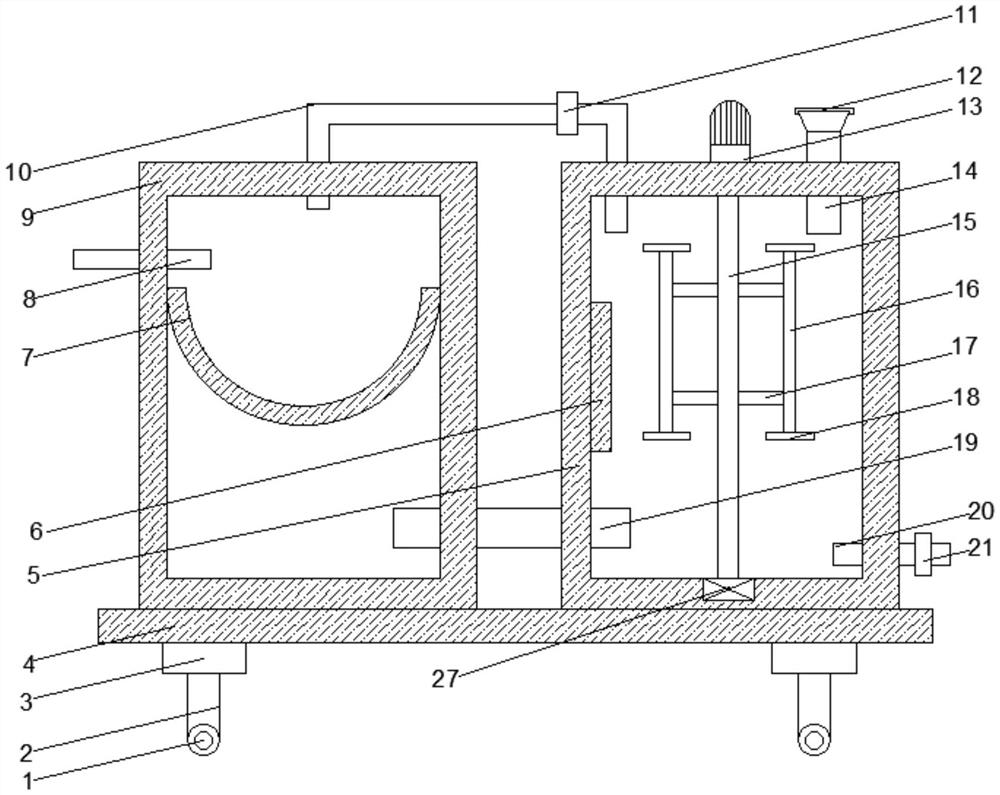

1.一种高效循环过滤的污水处理装置，包括机体(9)，其特征在于：所述机体(9)的一侧固定连接有进水管(8)，且进水管(8)贯穿延伸至机体(9)内，所述机体(9)的内部固定连接有过滤网(7)，所述机体(9)的内部固定连接有连接管(19)，所述机体(9)的底部固定连接有底板(4)，所述机体(9)的一侧设有水箱(5)，且水箱(5)与底板(4)固定连接，所述机体(9)与水箱(5)之间通过连接管(19)连通，所述水箱(5)的顶部固定连接有电机(13)，所述电机(13)的输出端固定连接有转动轴(15)，所述机体(9)的内部固定连接有轴承(27)，且转动轴(15)在轴承(27)内转动连接，所述转动轴(15)上固定连接有固定杆(17)，所述固定杆(17)上固定连接有搅拌杆(16)，所述搅拌杆(16)上固定连接有搅拌桨(18)，所述水箱(5)的顶部固定连接循环管(10)，所述循环管(10)上固定连接有循环泵(11)。
2.根据权利要求1所述的一种高效循环过滤的污水处理装置，其特征在于：所述水箱(5)上固定连接有入药口(14)，所述入药口(14)上活动连接有密封盖(12)。
3.根据权利要求1所述的一种高效循环过滤的污水处理装置，其特征在于：所述底板(4)的下方固定连接有固定板(3)，所述固定板(3)的下方固定连接有连接杆(2)，所述连接杆(2)上转动连接有滑轮(1)。
4.根据权利要求1所述的一种高效循环过滤的污水处理装置，其特征在于：所述水箱(5)的内部固定连接有水质检测装置(6)，所述水箱(5)的外表面固定连接有显示屏(23)，所述显示屏(23)的一侧固定连接有控制按钮(26)。
5.根据权利要求1所述的一种高效循环过滤的污水处理装置，其特征在于：所述水箱(5)的外表面固定连接有电磁阀(24)，所述水箱(5)上固定连接有水管(20)，且水管(20)贯穿延伸至水箱(5)的内部，所述水管(20)上固定连接有控制阀(21)。
6.根据权利要求1所述的一种高效循环过滤的污水处理装置，其特征在于：所述水箱(5)外表面固定连接有太阳能板(22)，所述机体(9)的外表面固定连接有通风口(25)。
说明书
一种高效循环过滤的污水处理装置
技术领域
本实用新型涉及污水处理技术领域，尤其涉及一种高效循环过滤的污水处理装置。
背景技术
目前，现有的污水处理装置中往往效率不高，对污水的净化程度不高，只是对污水简单的过滤处理，进行随意的排放时，会对环境造成一定得污染，严重影响生态环境的发展，造成一定的破坏，因此，提出一种新型的污水处理装置。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种高效循环过滤的污水处理装置。
为了实现上述目的，本实用新型采用了如下技术方案：一种高效循环过滤的污水处理装置，包括机体，所述机体的一侧固定连接有进水管，且进水管贯穿延伸至机体内，所述机体的内部固定连接有过滤网，所述机体的内部固定连接有连接管，所述机体的底部固定连接有底板，所述机体的一侧设有水箱，且水箱与底板固定连接，所述机体与水箱之间通过连接管连通，所述水箱的顶部固定连接有电机，所述电机的输出端固定连接有转动轴，所述机体的内部固定连接有轴承，且转动轴在轴承内转动连接，所述转动轴上固定连接有固定杆，所述固定杆上固定连接有搅拌杆，所述搅拌杆上固定连接有搅拌桨，所述水箱的顶部固定连接循环管，所述循环管上固定连接有循环泵。
作为上述技术方案的进一步描述：
所述水箱上固定连接有入药口，所述入药口上活动连接有密封盖。
作为上述技术方案的进一步描述：
所述底板的下方固定连接有固定板，所述固定板的下方固定连接有连接杆，所述连接杆上转动连接有滑轮。
作为上述技术方案的进一步描述：
所述水箱的内部固定连接有水质检测装置，所述水箱的外表面固定连接有显示屏，所述显示屏的一侧固定连接有控制按钮。
作为上述技术方案的进一步描述：
所述水箱的外表面固定连接有电磁阀，所述水箱上固定连接有水管，且水管贯穿延伸至水箱的内部，所述水管上固定连接有控制阀。
作为上述技术方案的进一步描述：
所述水箱外表面固定连接有太阳能板，所述机体的外表面固定连接有通风口。
本实用新型具有如下有益效果：
该新型污水处理装置中，利用入药口投放药品，进行对污水的处理，通过设置电机、转动轴、固定杆、搅拌杆、搅拌桨，利用电机驱动带动转动轴，转动轴带动搅拌杆转动，搅拌杆带动搅拌桨转动，进行对药品混合更加均匀，处理的效率更高，污水净化的效率更好，进行随意排放时，有利于水资源的保护，更加的环保有效，具有一定的实用性。
通过设置密封盖，密封盖具有一定密封效果，有一定的防尘，防水的效果，在污水处理时，污水不断的在水箱和机体之间循环过滤，做到不断过滤，不断排出的效果，既节约了时间，又在不断的过滤污水，从而达到节能环保，无污染的节能目的。
（发明人：宁志刚;张玉宝;唐军;栾洪泽）
