申请日2020.11.13
公开（公告）日2021.08.06
IPC分类号C02F9/04
摘要
本实用新型公开了一种化工污水处理设备，本实用新型涉及污水处理设备技术领域，化工污水处理设备，包括箱体外壳、反应箱和支脚，反应箱位于箱体外壳内部，箱体外壳上方内壁中间安装有电机，电机的输出端安装有转轴，转轴下端固定连接有位于反应箱内部的搅拌框，搅拌框左右两侧外壁均固定安装有若干刷毛，反应箱左侧上方连接有进水管，反应箱右侧上方连接有进药管，反应箱右侧下方连接有出水管，出水管内设有过滤板，过滤板上端固定连接有磁铁，出水管上表面固定有金属片，本实用新型的有益效果在于：可以在反应时随时加入反应剂，同时可以刮除附着在反应箱内壁的污物，并且能够处理反应后形成的沉淀物。
权利要求书

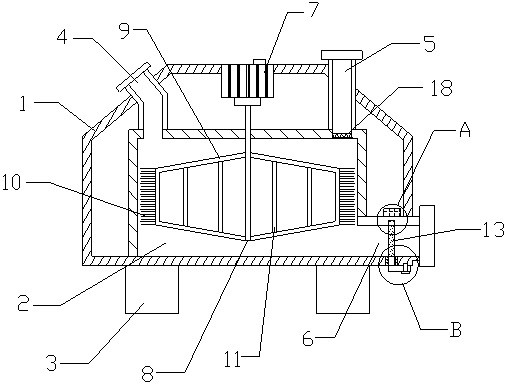

1.一种化工污水处理设备，包括箱体外壳（1）、反应箱（2）和支脚（3），其特征在于：
所述反应箱（2）位于箱体外壳（1）内部，所述箱体外壳（1）四角底部均与支脚（3）顶端固定连接；
所述箱体外壳（1）上方内壁中间安装有电机（7），所述电机（7）的输出端安装有转轴（8），所述转轴（8）贯穿反应箱（2）上壁中间并插入反应箱（2）内部，所述转轴（8）下端固定连接有位于反应箱（2）内部的搅拌框（9），所述搅拌框（9）左右两侧外壁均固定安装有若干刷毛（10），所述搅拌框（9）内壁上下面之间固定连接有若干个等距排列的竖杆（11）；
所述反应箱（2）左侧上方连接有进水管（4），所述反应箱（2）右侧上方连接有进药管（5），所述进药管（5）与反应箱（2）连接处固定连接有引流网（18），所述反应箱（2）右侧下方连接有出水管（6），所述出水管（6）上方内壁中间开有限位槽（14），所述限位槽（14）下方设有位于出水管（6）内部的过滤板（13），所述过滤板（13）上端固定连接有磁铁（19），所述磁铁（19）活动插入限位槽（14）内，所述出水管（6）上表面固定有金属片（12），所述过滤板（13）下端贯穿出水管（6）下壁，所述过滤板（13）外壁下方与出水管（6）相接触的地方包裹有隔水层（17），所述过滤板（13）下端设有固定块（15），所述固定块（15）右侧插接有螺钉（16）。
2.根据权利要求1所述的一种化工污水处理设备，其特征在于：所述进水管（4）、进药管（5）和出水管（6）均与反应箱（2）连通，所述进水管（4）、进药管（5）和出水管（6）管口均贯穿出箱体外壳（1）外壁。
3.根据权利要求1所述的一种化工污水处理设备，其特征在于：所述刷毛（10）与反应箱（2）内壁接触。
4.根据权利要求1所述的一种化工污水处理设备，其特征在于：所述转轴（8）与反应箱（2）活动连接。
5.根据权利要求1所述的一种化工污水处理设备，其特征在于：所述金属片（12）为铁片，所述金属片（12）位于箱体外壳（1）内部，且所述金属片（12）与磁铁（19）上下对应并互相吸引。
6.根据权利要求1所述的一种化工污水处理设备，其特征在于：所述固定块（15）上端与过滤板（13）下端固定连接，且所述固定块（15）通过螺钉（16）与出水管（6）固定连接。
说明书
一种化工污水处理设备
技术领域
本实用新型涉及污水处理设备技术领域，具体为一种化工污水处理设备。
背景技术
而污水处理是为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程，污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，处理时常在污水中加入反应剂使污水中的一些化工污染物转变为沉淀物，从而使其与污水分离，现有的化工污水处理设备，不便于设备在进行反应时加入新的反应剂，使反应在一段时间后的效率降低，并且在反应时常常会对反应箱内的污水进行搅拌，反应箱的内壁容易附着污物，难以清洗，而且不便处理反应后形成的沉淀物。
实用新型内容
本实用新型的目的是针对上述存在的问题和不足，提供一种化工污水处理设备，可以在反应时随时加入反应剂，同时可以刮除附着在反应箱内壁的污物，并且可以处理反应后形成的沉淀物。
为达到上述目的，所采取的技术方案是：
一种化工污水处理设备，包括箱体外壳、反应箱和支脚；
所述反应箱位于箱体外壳内部，所述箱体外壳四角底部均与支脚顶端固定连接；
所述箱体外壳上方内壁中间安装有电机，所述电机的输出端安装有转轴，所述转轴贯穿反应箱上壁中间并插入反应箱内部，所述转轴下端固定连接有位于反应箱内部的搅拌框，所述搅拌框左右两侧外壁均固定安装有若干刷毛，所述搅拌框内壁上下面之间固定连接有若干个等距排列的竖杆；
所述反应箱左侧上方连接有进水管，所述反应箱右侧上方连接有进药管，所述进药管与反应箱连接处固定连接有引流网，所述反应箱右侧下方连接有出水管，所述出水管上方内壁中间开有限位槽，所述限位槽下方设有位于出水管内部的过滤板，所述过滤板上端固定连接有磁铁，所述磁铁活动插入限位槽内，所述出水管上表面固定有金属片，所述过滤板下端贯穿出水管下壁，所述过滤板外壁下方与出水管相接触的地方包裹有隔水层，所述过滤板下端设有固定块，所述固定块右侧插接有螺钉。
优选的，所述进水管、进药管和出水管均与反应箱连通，所述进水管、进药管和出水管管口均贯穿出箱体外壳外壁。
优选的，所述刷毛与反应箱内壁接触。
优选的，所述转轴与反应箱活动连接。
优选的，所述金属片为铁片，所述金属片位于箱体外壳内部，且所述金属片与磁铁上下对应并互相吸引。
优选的，所述固定块上端与过滤板下端固定连接，且所述固定块通过螺钉与出水管固定连接。
与现有技术相比，本实用新型的有益效果是：
通过搅拌框，可以使反应箱内的污水充分与反应剂发生反应，提高反应效率，通过刷毛，可以刮除附着在反应箱内壁的沉淀物，通过进药管和引流网，可以在反应进行一段时间后对反应箱内加入反应剂，保证反应速率，并且防止加入反应剂时从反应箱内溅出的水花对操作人员造成伤害，通过过滤板，可以对反映过后产生的沉淀物进行过滤，并且通过磁铁与金属片，对过滤板进行定位，保证过滤效果，在处理污水后，将过滤板抽出，即可对出水管内的沉淀物进行处理，使污水处理更加彻底。
